Bài 9: Lắp Ghép Mô Hình Robot | Công Nghệ 4 | Phần 2: Thủ Công Kĩ Thuật - Lớp 4 - Kết Nối Tri Thức Với Cuộc Sống

Học xong bài này, em sẽ:

- Lựa chọn được các chi tiết, dụng cụ cần thiết để lắp ghép mô hình robot.
- Lắp ghép được mô hình robot theo hướng dẫn.

1. Tìm hiểu sản phẩm mẫu

Em hãy quan sát mô hình robot trong Hình 1, nêu các bộ phận chính và số lượng các chi tiết của mô hình robot.

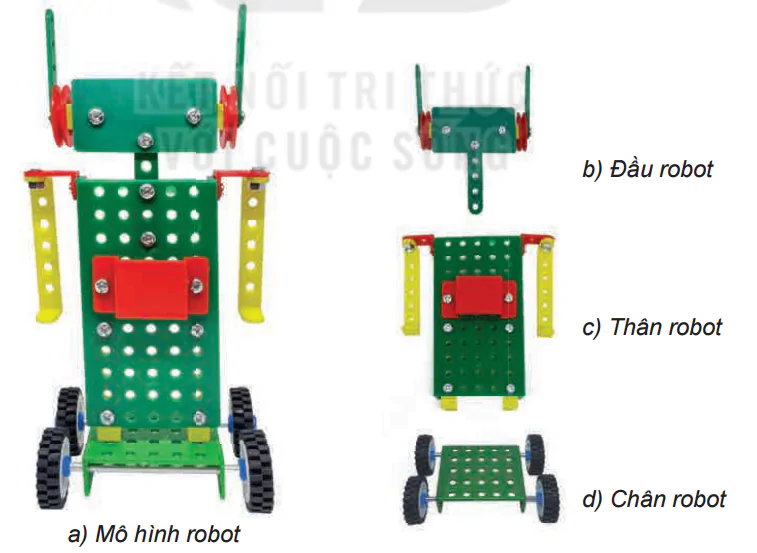

Hình 1. Mô hình robot và các bộ phận chính

Yêu cầu sản phẩm: đủ các bộ phận, mối ghép đúng vị trí và chắc chắn, chân robot chuyển động được.

2. Chi tiết và dụng cụ

Em hãy lựa chọn các dụng cụ và chi tiết phù hợp với số lượng cần thiết trong bộ lắp ghép mô hình kĩ thuật để lắp ghép mô hình robot trên.

3. Thực hành

Em hãy lắp ghép mô hình robot theo các bước dưới đây.

Bước 1. Lắp đầu robot

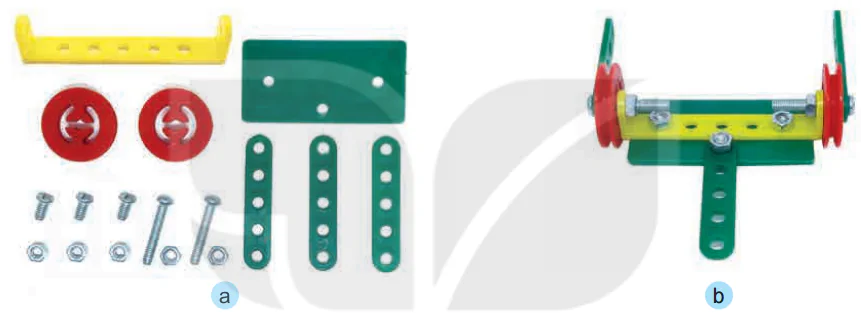

Dùng một thanh chữ U dài, một tấm 3 lỗ, hai bánh đai, ba thanh thẳng 5 lỗ, ba bộ vít ngắn, hai bộ vít dài và đai ốc để lắp đầu robot như Hình 2.

Hình 2. Các chi tiết và đầu robot

Bước 2. Lắp thân robot

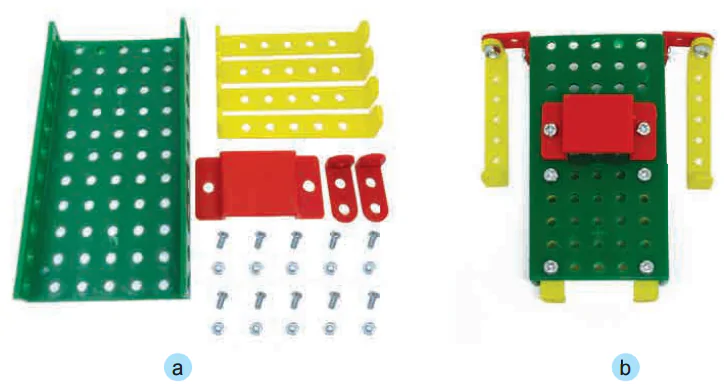

Dùng tấm lớn, bốn thanh chữ U dài, hai thanh chữ L dài, một tấm 2 lỗ, mười bộ vít ngắn và đai ốc để lắp thân robot như Hình 3.

Hình 3. Các chi tiết và thân robot

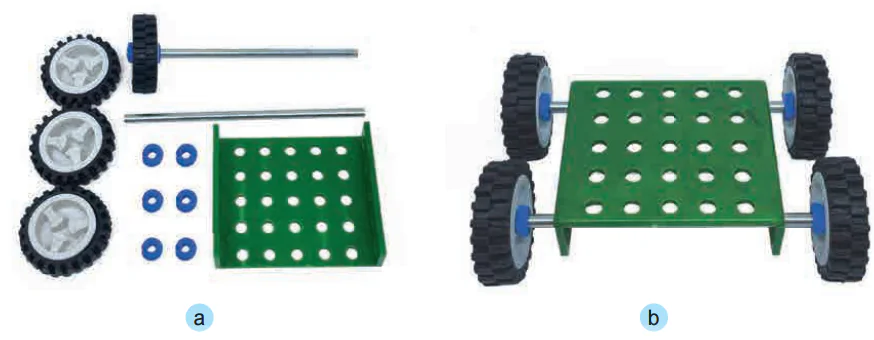

Bước 3. Lắp chân robot

Dùng bốn bánh xe, hai trục thẳng dài, một tấm nhỏ và tám vòng hãm để lắp chân robot như Hình 4.

Hình 4. Các chi tiết và chân robot

Bước 4. Hoàn thiện mô hình

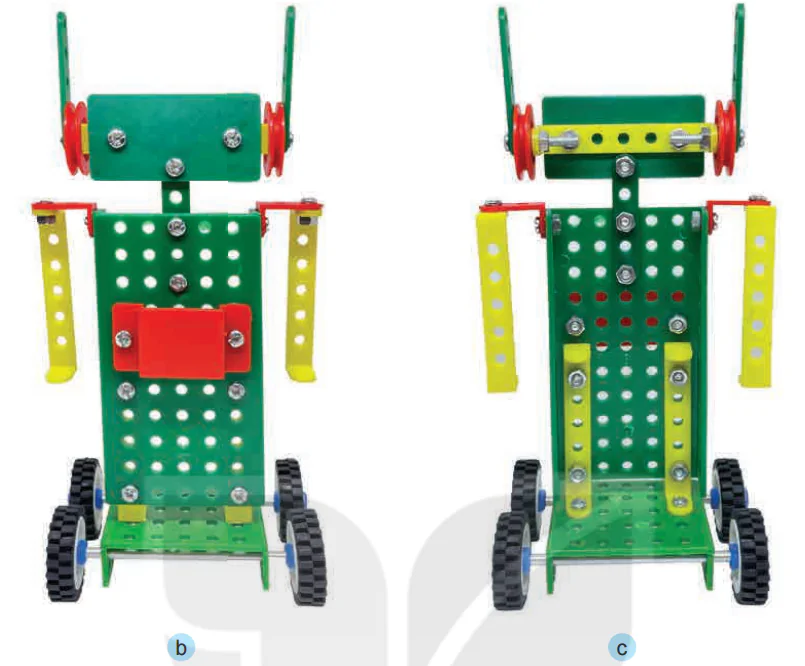

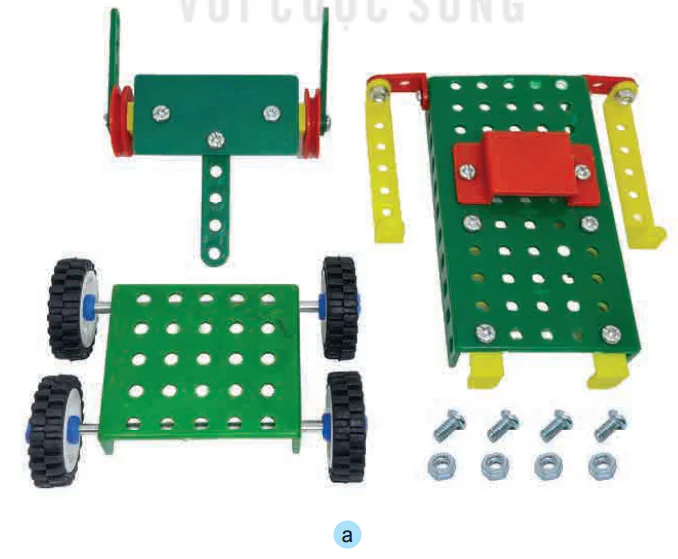

- Dùng bốn bộ vít ngắn và đai ốc lắp ghép các bộ phận để hoàn thiện mô hình robot như Hình 5.
- Kiểm tra và điều chỉnh lại sản phẩm (nếu cần).

Lưu ý: Sử dụng dụng cụ lắp ghép đúng cách và an toàn.

Hình 5. Các bộ phận và mô hình robot hoàn thiện

4. Giới thiệu sản phẩm

- Trưng bày ản phẩm.

- Em và các bạn hãy đánh giá sản phẩm robot vừa làm được theo các yêu cầu dưới đây

PHIẾU ĐÁNH GIÁ SẢN PHẨM
Yêu cầu
Đủ các bộ phận	?	?	?
Mối ghép đúng vị trí và chắc chắn	?	?	?
Chân robot chuyển động được	?	?	?

Em hãy sử dụng ít nhất 10 chi tiết trong bộ lắp ghép mô hình kĩ thuật để lắp ghép một mô hình robot theo ý tưởng sáng tạo của em.

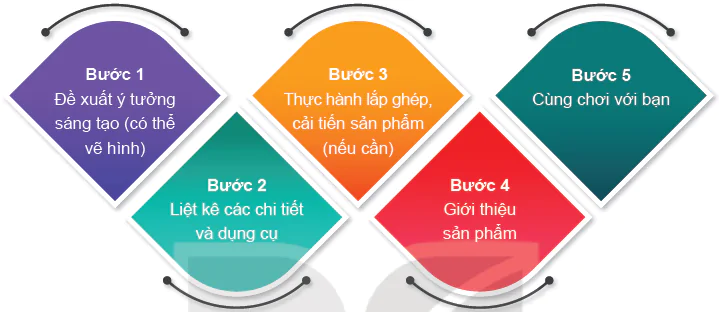

Bước 1. Đề xuất ý tưởng sáng tạo (có thể vẽ hình)

Bước 2. Liệt kê các chi tiết và dụng cụ

Bước 3. Thực hành lắp ghép, cải tiến sản phẩm (nếu cần)

Bước 4. Giới thiệu sản phẩm

Bước 5. Cùng chơi với bạn
