Nội Dung Chính
(Trang 49)
| Học xong bài này, em sẽ: Lựa chọn và sử dụng được một số dụng cụ và chi tiết để lắp ghép được mô hình robot. |
Em hãy quan sát hình và cho biết đâu là mô hình robot được lắp ghép từ bộ lắp ghép mô hình kĩ thuật.
A. SẢN PHẨM MẪU
Em hãy nêu tên các bộ phận chính và yêu cầu sản phẩm mô hình robot.
Mô hình robot
1 Đầu robot
2 Thân robot
3 robot người Tày
4 Chân robot
| Yêu cầu sản phẩm: - Lắp ghép đầy đủ, đúng các chi tiết. - Mối ghép giữa các chi tiết chắc chắn. - Chân mô hình robot chuyển động được. - Cánh tay mô hình robot nâng lên, hạ xuống được.
|
(Trang 50)
B. CHUẨN BỊ CHI TIẾT VÀ DỤNG CỤ LẮP GHÉP
Cùng bạn chọn đủ chi tiết và dụng cụ để lắp ghép mô hình robot dựa vào bảng dưới đây.
| TT | Tên dụng cụ và chi tiết | Số lượng | TT | Tên dụng cụ và chi tiết | Số lượng |
| 1 | Tấm nhỏ | 2 | 12 | Thanh chữ L ngắn | 2 |
| 2 | Tấm tam giác | 6 | 13 | Bánh đai | 1 |
| 3 | Tấm 2 lỗ | 1 | 14 | Bánh xe | 5 |
| 4 | Thanh thẳng 11 lỗ | 2 | 15 | Vít ngắn | 1 |
| 5 | Thanh thẳng 5 lỗ | 1 | 16 | Vít nhỡ | 14 |
| 6 | Thanh thẳng 3 lỗ | 4 | 17 | Vít dài | 1 |
| 7 | Thanh thẳng 2 lỗ | 4 | 18 | Đai ốc | 38 |
| 8 | Trục thẳng dài | 2 | 19 | Vòng hãm | 12 |
| 9 | Thạnh chữ U dài | 10 | 20 | Cờ-lê | 1 |
| 10 | Thanh chữ U ngắn | 1 | 21 | Tua-vít | 1 |
| 11 | Thanh chữ L dài | 4 | 22 |
C. LẮP GHÉP MÔ HÌNH
Cùng bạn lắp ghép mô hình robot theo các bước dưới đây.

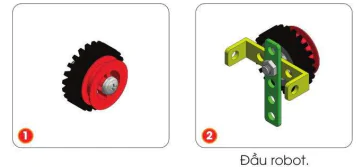

Bước 1: Lắp ghép đầu robot
Đầu robot.
(Trang 51)

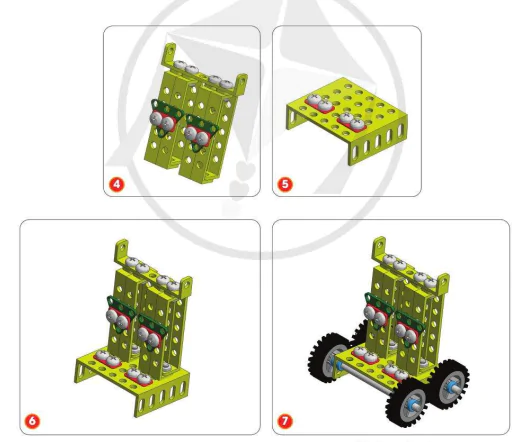

Bước 2: Lắp ghép thân robot
Thân robot.

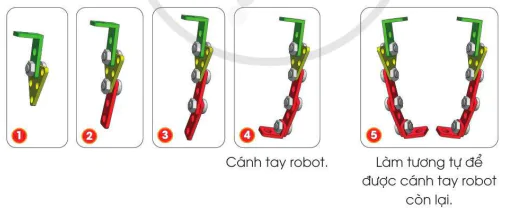

Bước 3: Lắp ghép hai tay robot
Cánh tay robot.
Làm tương tự để được cánh tay robot còn lại.
? Để cánh tay robot cử động được thì mối ghép cần lắp chặt hay lỏng?
(Trang 52)

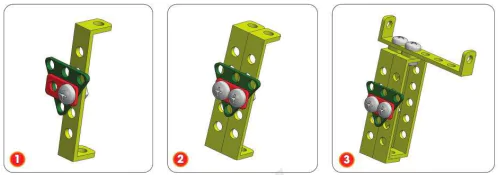

Bước 4: Lắp ghép chân robot
Làm tương tự để có 2 cụm chi tiết 2.
Chân robot.
(Trang 53)
Bước 5: Lắp ghép các bộ phận để tạo thành mô hình robot
Lắp đầu vào thân robot.
Lắp thân vào chân.
Lắp hai cánh tay robot để được mô hình robot hoàn thiện.
? Các bộ phận chính của mô hình robot được ghép với nhau bằng các chi tiết nào?
Bước 6: Kiểm tra mô hình lắp ghép
Đặt mô hình robot trên bề mặt phẳng, dùng tay đẩy mô hình về phía trước và quan sát mô hình robot chuyển động. Dùng tay nâng và hạ hai cánh tay của mô hình robot.
(Trang 54)
D. BÁO CÁO VÀ ĐÁNH GIÁ
1. Giới thiệu mô hình robot của mình với các bạn.
2. Nhận xét sản phẩm của các bạn theo mẫu phiếu đánh giá sau.
| PHIẾU ĐÁNH GIÁ
| |||||||||||||||||||||||
1. Cùng bạn chơi mô hình robot.
2. Tháo, phân loại và cất các chi tiết, dụng cụ vào đúng vị trí trong hộp đựng của bộ lắp ghép mô hình kĩ thuật.
Em có biết?
Robot trí tuệ nhân tạo là sản phẩm công nghệ dùng để hỗ trợ, giúp đỡ con người trong nhiều hoạt động sản xuất và cuộc sống.
