Học xong bài này, em sẽ:
- Kể tên, nhận biết được các chi tiết của bộ lắp ghép mô hình xe điện chạy bằng pin.
- Lắp ráp, vận hành được mô hình xe điện chạy bằng pin.
Xe gì mà có động cơ
Muốn đi lại chẳng bao giờ cần xăng?
1. TÌM HIỂU SẢN PHẨM MẪU

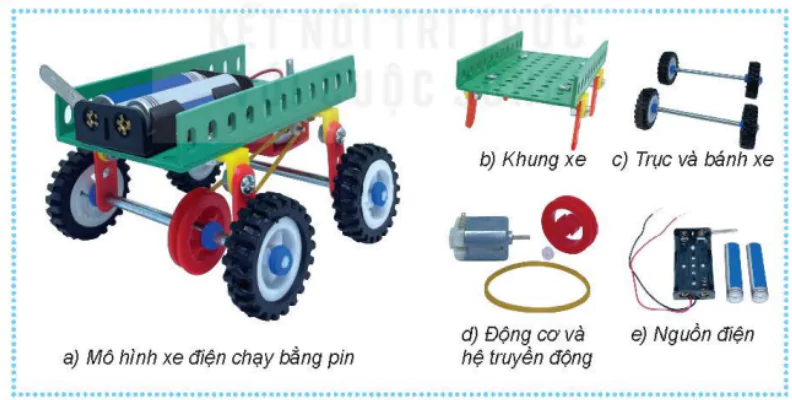

KHÁM PHÁ: Em hãy quan sát mô hình xe điện chạy bằng pin trong Hình 1 và cho biết mô hình này gồm có những bộ phận nào.
a) Mô hình xe điện chạy bằng pin
b) Khung xe
c) Trục và bánh xe
d) Động cơ và hệ truyền động
e) Nguồn điện
Hình 1
Yêu cầu sản phẩm: Đúng và đủ chi tiết; đúng hình dạng, gọn gàng; mối ghép chắc chắn; xe chạy được khi đóng công tắc.
2. CHI TIẾT, VẬT LIỆU VÀ DỤNG CỤ
KHÁM PHÁ: Em hãy lựa chọn đúng số lượng các chi tiết, vật liệu và dụng cụ trong bộ lắp ghép mô hình kĩ thuật để lắp mô hình xe điện chạy bằng pin trong Hình 1 theo bảng gợi ý dưới đây.

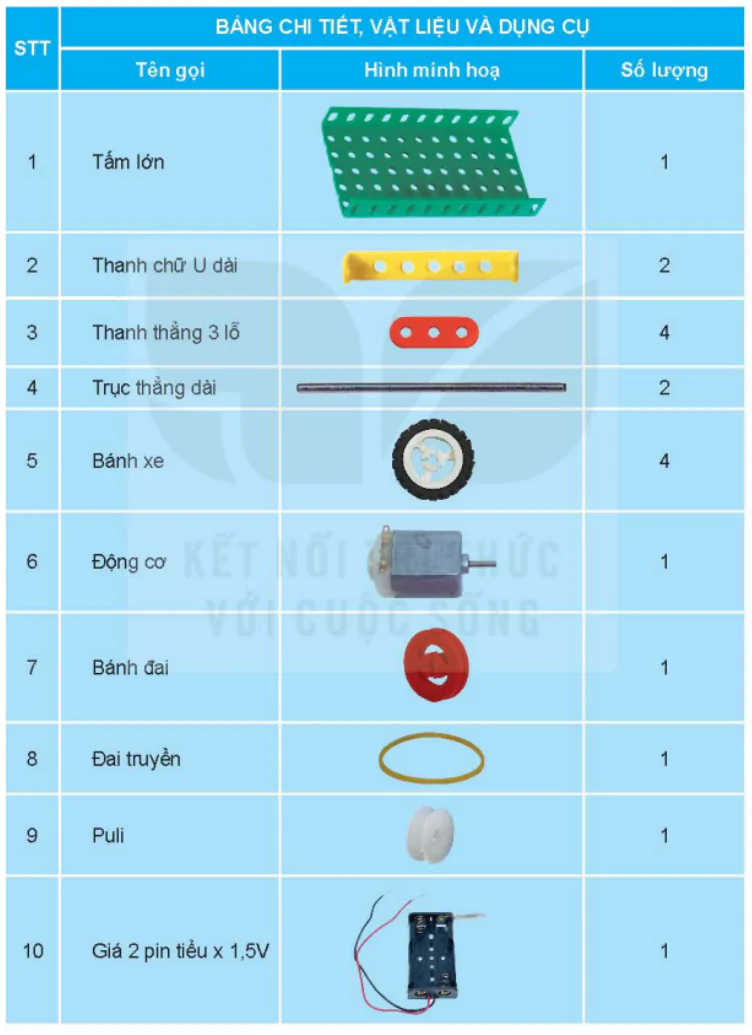

STT | BẢNG CHI TIẾT, VẬT LIỆU VÀ DỤNG CỤ | ||
Tên gọi | Hình minh họa | Số lượng | |
1 | Tấm lớn | 1 | |
2 | Thanh chữ U dài | 2 | |
3 | Thanh thẳng 3 lỗ | 4 | |
4 | Trục thẳng dài | 2 | |
5 | Bánh xe | 4 | |
6 | Động cơ | 1 | |
7 | Bánh đai | 1 | |
8 | Đai truyền | 1 | |
9 | Puli | 1 | |
10 | Giá 2 pin tiểu x 1,5V | 1 |

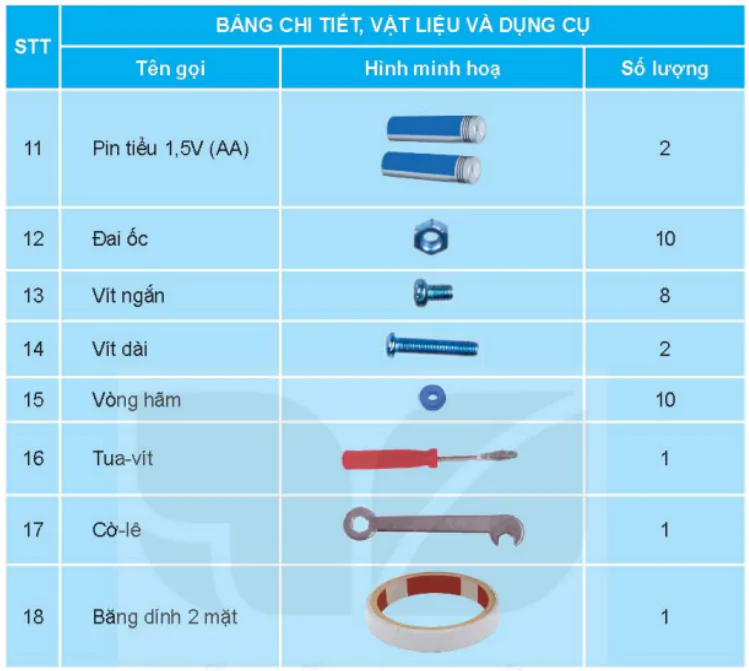

STT | BẢNG CHI TIẾT, VẬT LIỆU VÀ DỤNG CỤ | ||
Tên gọi | Hình minh họa | Số lượng | |
11 | Pin tiểu 1,5V (AA) | 2 | |
12 | Đai ốc | 10 | |
13 | Vít ngắn | 8 | |
14 | Vít dài | 2 | |
15 | Vòng hãm | 10 | |
16 | Tua-vít | 1 | |
17 | Cờ-lê | 1 | |
18 | Băng dính hai mặt | 1 |
3. THỰC HÀNH
THỰC HÀNH: Em hãy lắp ráp mô hình xe điện chạy bằng pin theo các bước dưới đây.
Bước 1. Lắp khung xe

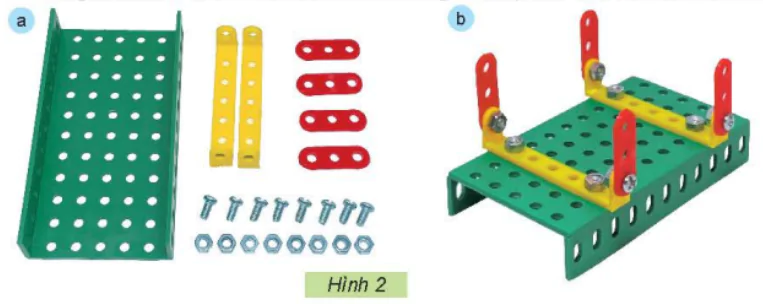

- Dùng hai thanh chữ U dài, bốn thanh thẳng 3 lỗ lắp vào tấm lớn như Hình 2.
Hình 2
Bước 2. Lắp động cơ và giá pin vào khung xe

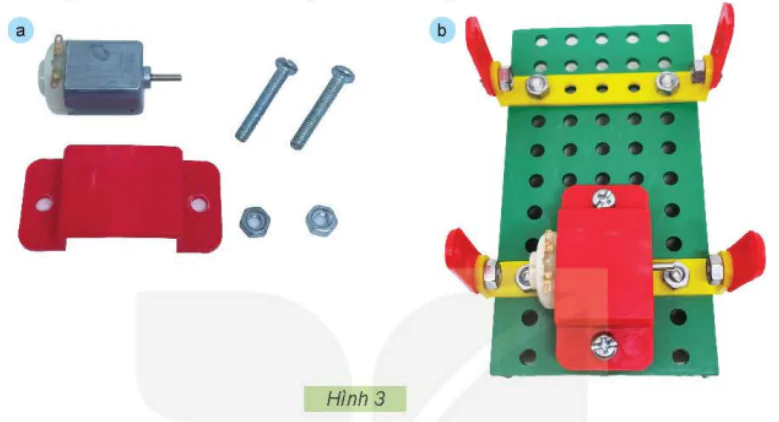

- Dùng tấm 2 lỗ để cố định động cơ vào khung xe như Hình 3.
Hình 3

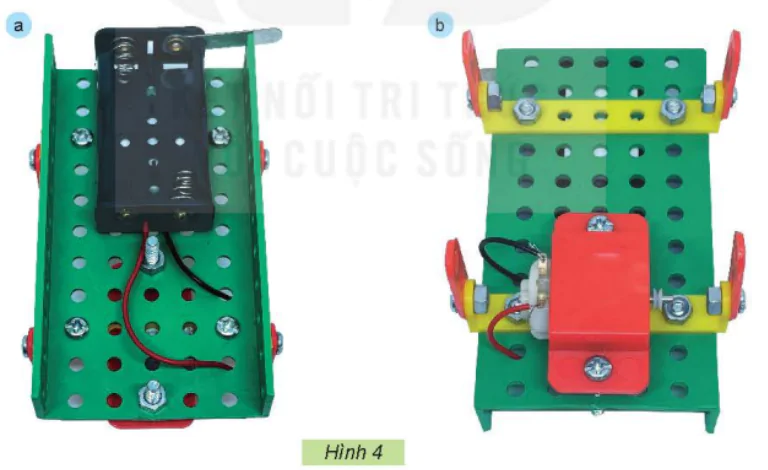

- Dùng băng dính 2 mặt để cố định giá 2 pin tiểu vào khung xe và nối 2 đầu dây điện của giá 2 pin tiểu với 2 cực của động cơ như Hình 4.
Hình 4
Lưu ý: Nối dây điện màu đỏ vào cực dương, nối dây điện màu đen vào cực âm của động cơ.
Bước 3. Lắp hệ truyền động vào trục và bánh xe

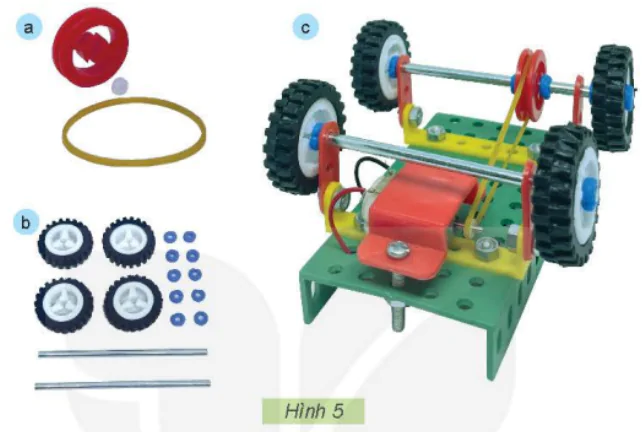

- Lắp hệ truyền động vào trục bánh xe và động cơ như Hình 5.
- Lắp bánh xe vào trục bánh xe như Hình 5.
Hình 5
Bước 4. Kiểm tra hoạt động của mô hình
- Kiểm tra các mối ghép.

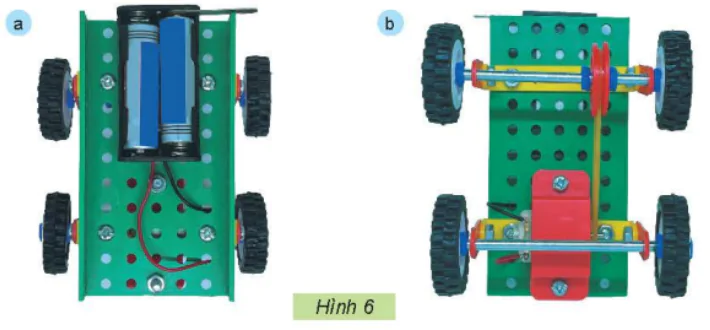

- Lắp 2 pin tiểu 1,5V vào giá pin và đóng công tắc để chạy thử mô hình xe điện như Hình 6.
Lưu ý: Khi lắp pin phải mở công tắc và lắp đúng cực.
- Điều chỉnh lại sản phẩm (nếu cần).
Hình 6
4. GIỚI THIỆU, ĐÁNH GIÁ VÀ HOÀN THIỆN SẢN PHẨM

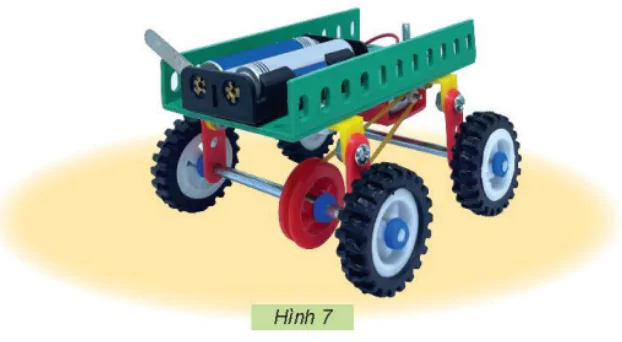

Hình 7
- Trưng bày sản phẩm.
- Cùng bạn đánh giá sản phẩm theo các tiêu chí dưới đây.
PHIẾU ĐÁNH GIÁ SẢN PHẨM | |||
Tiêu chí | ![]() | ![]() | ![]() |
Đúng và đủ chi tiết | ? | ? | ? |
Đúng hình dạng, gọn gàng | ? | ? | ? |
Mối ghép chắc chắn | ? | ? | ? |
Xe chạy được khi đóng công tắc | ? | ? | ? |
Ý TƯỞNG SÁNG TẠO: Từ mô hình xe điện chạy bằng pin vừa lắp, hãy thiết kế và lắp thêm các chi tiết để tạo ra mô hình xe điện mà em thích rồi cùng chơi với bạn.
Hình 8
