Bài 8: Mô Hình Máy Phát Điện Gió | Công Nghệ 5 | Phần 2: Thủ Công Kĩ Thuật - Lớp 5 - Kết Nối Tri Thức Với Cuộc Sống

Học xong bài này, em sẽ:

• Mô tả được cách tạo ra điện từ gió.
• Nhận biết và mô tả được các bộ phận của chính của mô hình máy phát điện gió.
• Lắp rắp được mô hình máy phát điện gió.
• Kiểm tra được hoạt động của mô hình với các tốc độ gió khác nhau.

1. ĐIỆN ĐƯỢC TẠO RA TỪ MÁY PHÁT ĐIỆN GIÓ

Quan sát Hình 1, đọc thông tin và sắp xếp các từ thích hợp dưới đây vào chỗ trống trong đoạn văn sau để mô tả cách tạo ra điện tử gió

điện                            cánh quạt                            chuyển động

Cách tạo ra điện từ gió:

Gió làm quay ...(1)... của máy phát điện. Khi cánh quạt ...(2)..., máy phát điện gió sẽ tạo ra... (3)...

Hình 1

Hãy cho biết sự khác nhau về chức năng giữa máy phát điện gió và quạt điện

Máy phát điện gió được dùng để biến đổi năng lượng gió thành năng lượng điện.

Gió là nguồn năng lượng mạnh, sạch, có sẵn trong tự nhiên và không giới hạn. Quá trình tạo ra điện từ gió không tạo ra bất kì khí thải nào, giúp giảm thiểu ô nhiễm môi trường. Các "trang trại điện gió" với nhiều máy phát điện gió có thể tạo ra đủ điện cho sinh hoạt và sản xuất của một địa phương (Hình 2).

Hình 2

2. THỰC HÀNH LẮP RÁP MÔ HÌNH MÁY PHÁT ĐIỆN GIÓ

a) Tìm hiểu sản phẩm mẫu

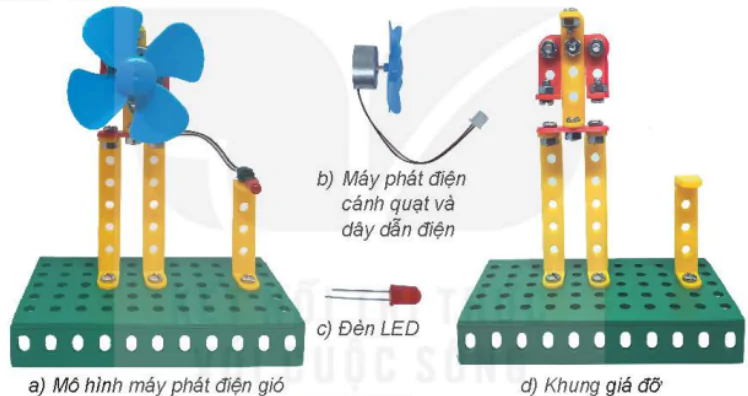

Quan sát Hình 3 và cho biết mô hình máy phát điện gió gồm có những bộ phận chính nào.

Hình 3

Yêu cầu sản phẩm: Đúng và đủ các bộ phận, đúng hình dạng, mối ghép chắc chắn, dây dẫn điện gọn gàng, đèn LED phát sáng khi cánh quạt quay, độ sàng đèn LED thay đổi khi tốc độ gió thay đổi.

Hãy cho biết mỗi mô tả dưới đây nói về bộ phận nào của mô hình máy phát 2 điện gió trong Hình 3.

a) Gồm có các trụ đỡ và giá đỡ, dùng để đỡ máy phát điện và đèn LED

b) Là thiết bị biển đổi năng lượng gió thành năng lượng điện

c) Là thiết bị tiêu thụ năng lượng điện

d) Dẫn điện từ máy phát điện đền thiết bị tiêu thụ năng lượng điện

Mô hình máy phát điện gió gồm có các bộ phận chỉnh như máy phát điện cánh quạt, khung giá đỡ, dây dẫn điện và thiết bị tiêu thụ điện.

b) Chi tiết, vật liệu và dụng cụ

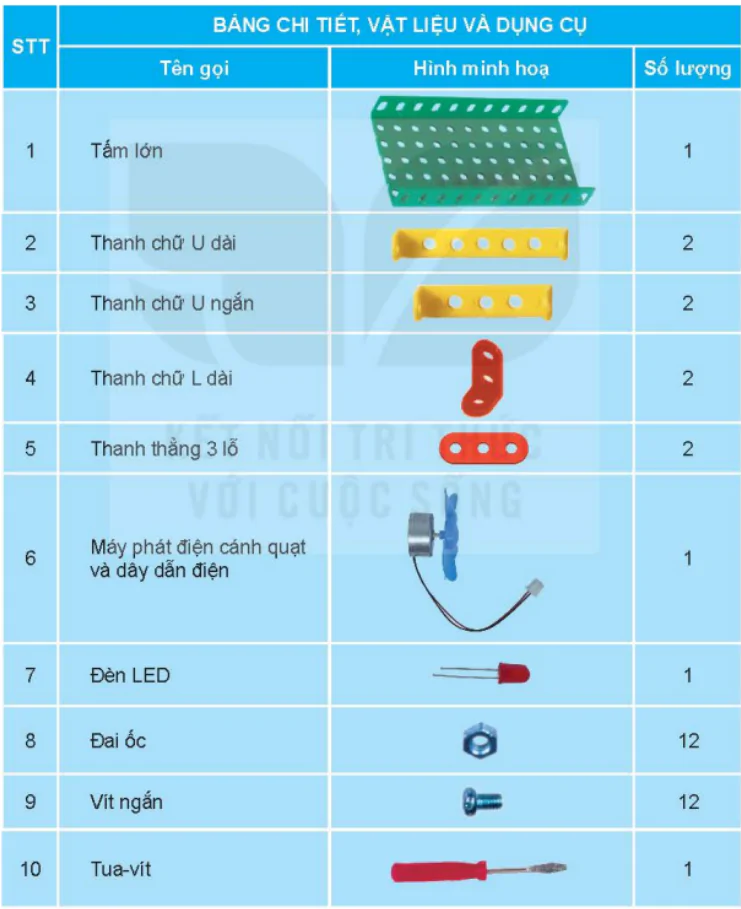

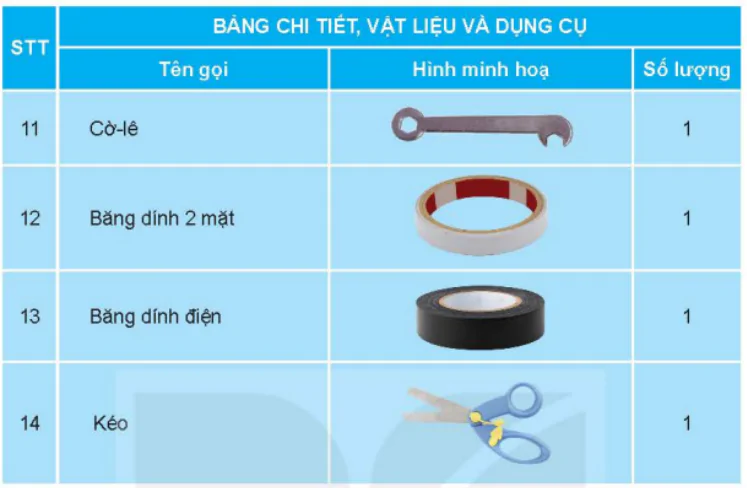

Em hãy lựa chọn đúng số lượng các chi tiết, vật liệu và dụng cụ trong bộ lắp ghép mô hình kĩ thuật để lắp mô hình máy phát điện gió trong Hình 3 theo bảng gợi ý dưới đây.

c) Thực hành

Em hãy thực hành lắp ráp mô hình máy phát điện gió theo các bước dưới đây.

Bước 1. Lắp khung giá đỡ

Dùng hai thanh chữ U dài, hai thanh chữ U ngần, hai thanh chữ L dài và hai thanh thẳng 3 lỗ lắp vào tấm lớn để tạo thành khung giá đỡ như Hình 4.

Lưu ý: Sử dụng dụng cụ lắp ghép an toàn. Các môi ghép chắc chắn.

Bước 2. Lắp đèn LED với dây dẫn điện

Lắp đèn LED với dây dẫn điện và dùng băng dính điện để có định đèn LED với đầu dây dẫn điện như Hình 5.

Lưu ý: Dây dẫn điện màu đỏ nói với chân dài của đèn LED, dây dẫn điện màu đen nổi với chân ngắn của đèn LED.

Bước 3. Gần máy phát điện và đèn LED vào khung giá đỡ

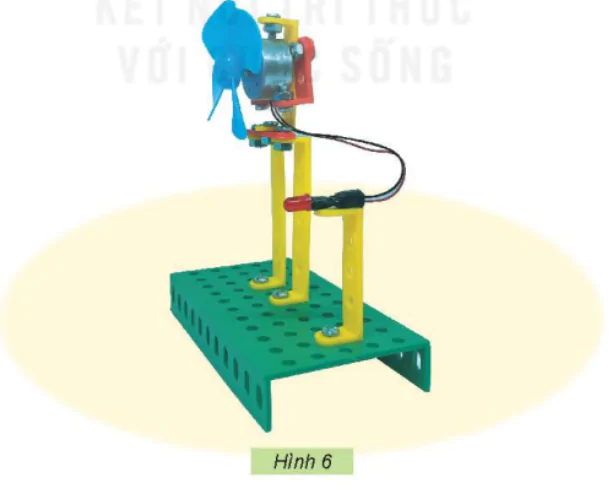

Gắn cố định máy phát điện lên khung giá đỡ và dùng băng dính 2 mặt đề gắn đèn LED lên khung giá đỡ như Hình 6.

Bước 4. Kiểm tra hoạt động của mô hình

- Kiểm tra lại các mối ghép, sự chắc chắn của mô hình và vị trí nổi dây dẫn điện với các chân của đèn LED.

- Kiểm tra hoạt động của mô hình:

   + Quan sát các trạng thái của đèn LED tương ứng với sự thay đổi của tốc độ gió.

    + Ghi chép lại hoạt động của mô hình theo bảng gợi ý dưới đây.

STT	Điều kiện tốc độ gió	Trạng thái của đèn LED
1	Không có gió	?
2	Ít gió	?
3	Gió mạnh	?

- Điều chỉnh lại mô hình (nếu cần).

d) Giới thiệu, đánh giá và hoàn thiện sản phầm

- Trưng bày và giới thiệu sản phẩm

- Cùng bạn đánh giá sản phẩm theo tiêu chỉ đánh giá dưới đây.

PHIẾU ĐÁNH GIÁ SẢN PHẨM
Tiêu chí
Đúng và đủ chi tiết	?	?	?
Đúng hình dạng	?	?	?
Mối ghép chắc chắn	?	?	?
Dây dẫn điện gọn gàng	?	?	?
Đèn LED phát sáng khi cánh quạt quay	?	?	?
Độ sáng đèn LED thay đổi khi tốc độ gió thay đổi	?	?	?

Em hãy sử dụng các chi tiết trong bộ lắp ghép mô hình kĩ thuật để cải tiến mô hình máy phát điện gió đã lập theo ý tưởng sáng tạo của em.
