Bài 9: Mô Hình Điện Mặt Trời | Công Nghệ 5 | Phần 2: Thủ Công Kĩ Thuật - Lớp 5 - Kết Nối Tri Thức Với Cuộc Sống

Công nghệ 5 - Bài 9


(Trang 44)

Học xong bài này, em sẽ:

- Mô tả được cách tạo ra điện từ ánh sáng mặt trời.

- Nhận biết và mô tả được các bộ phận của chính của mô hình điện dùng năng lượng mặt trời.

- Lắp ráp được mô hình điện mặt trời.

- Kiểm tra được hoạt động của mô hình với những độ sáng mặt trời khác nhau.

hinh-anh-bai-9-mo-hinh-dien-mat-troi-5785-0

Mình biết cách lắp ráp mô hình điện mặt trời từ bộ lắp ghép mô hình kĩ thuật.

Chia sẽ cho mình cách lắp với nhé.

1. ĐIỆN ĐƯỢC TẠO RA TỪ PIN MẶT TRỜI

KHÁM PHÁ: Quan sát Hình 1, đọc thông tin và sắp xếp các từ thích hợp dưới đây vào chỗ trồng trong đoạn văn sau để mô tả cách tạo ra điện tử ánh sáng mặt trời.

năng lượng                   điện                   ánh sáng

Cách tạo ra điện từ ánh sáng mặt trời:

Pin mặt trời hấp thụ... (1)... mặt trời và chuyển đồi ...(2)... ánh sáng thành năng lượng... (3)....

hinh-anh-bai-9-mo-hinh-dien-mat-troi-5785-1

Điện; Pin mặt trời

Hình 1

LUYỆN TẬP: Hãy cho biết sự khác nhau giữa cách tạo ra điện từ ánh sáng mặt trời với cách tạo ra điện tử gió.

GHI NHỚ

Pin mặt trời được dùng để biến đổi năng lượng ánh sáng mặt trời thành năng lượng điện.

THÔNG TIN CHO EM

(Trang 45)

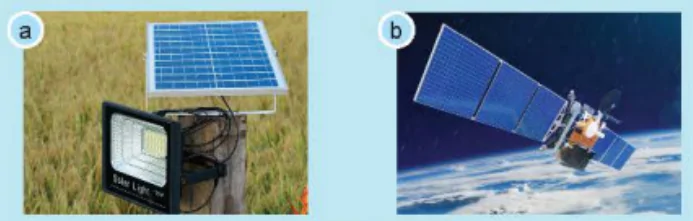

"Điện năng lượng mặt trời đang được xếp vào nguồn năng lượng tái tạo sạch, cần được khuyến khích phát triển. Quá trình sử dụng pin mặt trời tạo ra điện từ năng lượng ánh sáng mặt trời không gây ô nhiễm. Hiện nay, pin mặt trời được ứng dụng rất nhiều trong cuộc sống (Hình 2).

hinh-anh-bai-9-mo-hinh-dien-mat-troi-5785-2

Hình 2

Tuy nhiên, các tấm pin mặt trời có thể được làm từ các chất độc hại, bởi vậy cản được quản lí chặt chẽ và đúng cách trong quá trình sản xuất, sử dụng và thay thế để tránh ảnh hưởng đến môi trường. Ngoài ra, chi phí để thực hiện việc lưu trữ điện từ năng lượng mặt trời cũng rất cao.

2. THỰC HÀNH LẮP RÁP MÔ HÌNH ĐIỆN MẶT TRỜI

a) Tìm hiểu sản phẩm mẫu

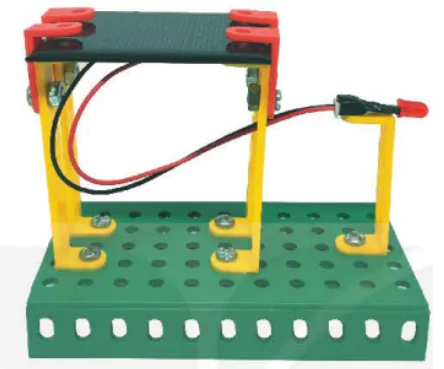

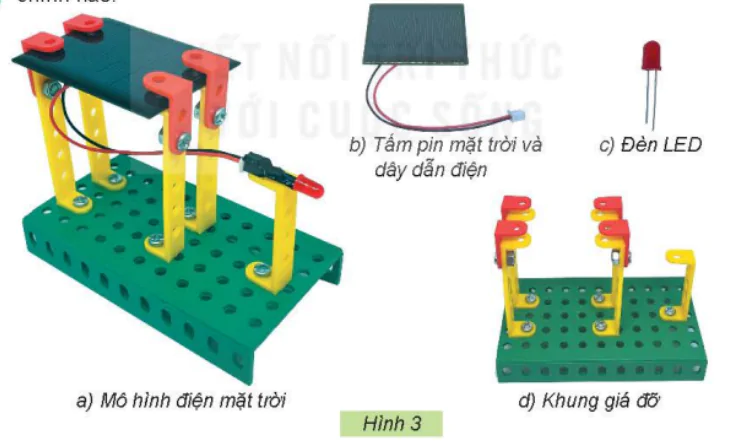

KHÁM PHÁ: Quan sát Hình 3 và cho biết mô hình điện mặt trời gồm có những bộ phận chính nào.

hinh-anh-bai-9-mo-hinh-dien-mat-troi-5785-3

a) Mô hình điện mặt trời

b) Tấm pin mặt trời và dây dẫn điện

c) Đèn LED

d) Khung giá đỡ

Hình 3

Yêu cầu sản phẩm: Đúng và đủ các bộ phận, đúng hình dạng, môi ghép chắc chắn, dây dẫn điện gọn gàng, đèn LED phát sáng khi có ánh sáng chiếu vào tấm pin, độ sáng đèn LED thay đổi khi độ sáng chiều vào tấm pin thay đổi.

(Trang 46)

LUYỆN TẬP:

Hãy cho biết mỗi mô tả dưới đây nói về bộ phận nào của mô hình điện mặt trời trong Hình 3.

a) Gồm có các trụ đỡ và giá đỡ, dùng để đỡ pin mặt trời và đèn LED.

b) Là thiết bị biển đổi năng lượng ánh sáng mặt trời thành năng lượng điện.

c) Là thiết bị tiêu thụ năng lượng điện.

d) Dẫn điện từ pin mặt trời đền thiết bị tiêu thụ năng lượng điện.

GHI NHỚ

Mô hình điện mặt trời gồm có các bộ phận chính như: tẩm pin mặt trời, khung giá đỡ, dây dẫn điện và thiết bị tiêu thụ năng lượng điện.

b) Chi tiết, vật liệu và dụng cụ

Em hãy lựa chọn đúng số lượng các chi tiết, vật liệu và dụng cụ trong bộ lắp ghép mô hình kĩ thuật để lắp mô hình máy phát điện gió trong Hình 3 theo bảng gợi ý dưới đây.

hinh-anh-bai-9-mo-hinh-dien-mat-troi-5785-4

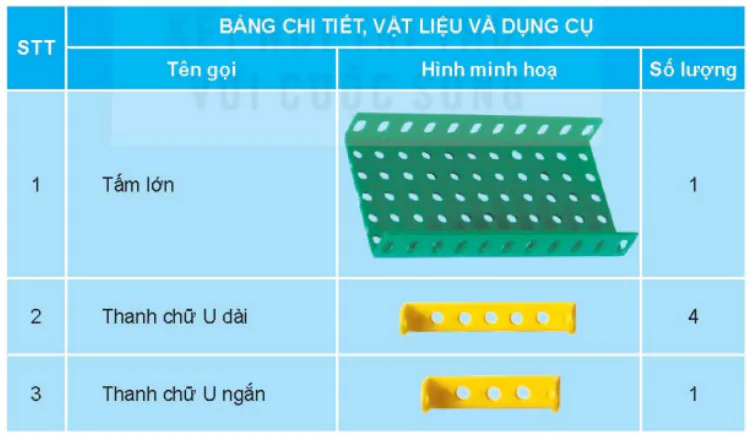

STT BẢNG CHI TIẾT, VẬT LIỆU VÀ DỤNG CỤ
Tên gọi Hình minh họa Số lượng
1 Tấm lớn   1
2 Thanh chữ U dài   4
3 Thanh chữ U ngắn   1

(Trang 47)

hinh-anh-bai-9-mo-hinh-dien-mat-troi-5785-5

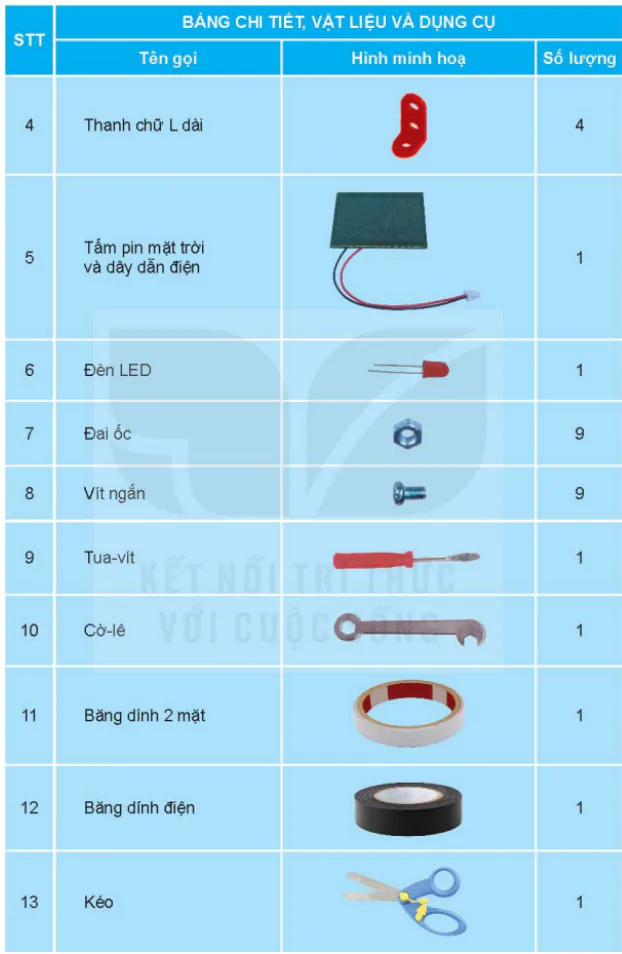

STT BẢNG CHI TIẾT, VẬT LIỆU VÀ DỤNG CỤ
Tên gọi Hình minh họa Số lượng
4 Thanh chữ Ldài   4
5 Tấm pin mặt trời và dây dẫn điện   1
6 Đèn LED   1
7 Đai ốc   1
8 Vít ngắn   9
9 Tua-vít   9
10 Cờ-lê   1
11 Băng dính hai mặt   1
12 Băng dính điện   1
13 Kéo   1

(Trang 48)

c) Thực hành

THỰC HÀNH: Em hãy lắp ráp mô hình điện mặt trời theo các bước dưới đây.

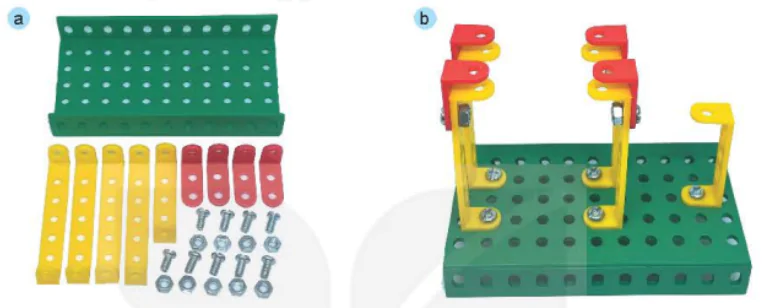

Bước 1. Lắp khung giá đỡ

Dùng bốn thanh chữ U dài, bốn thanh chữ L dài và một thanh chữ U ngắn lấp vào tẩm lớn để tạo thành khung giá đỡ như Hình 4.

hinh-anh-bai-9-mo-hinh-dien-mat-troi-5785-6

Hình 4

Lưu ý: Sử dụng dụng cụ lắp ghép an toàn. Các mối ghép chắc chắn.

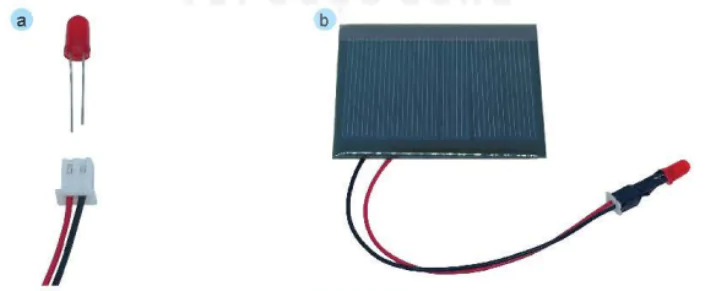

Bước 2. Lắp đèn LED với dây dẫn điện

Lắp đèn LED với dây dẫn điện và dùng băng dính điện để có định đèn LED với đầu dây dẫn điện như Hình 5.

hinh-anh-bai-9-mo-hinh-dien-mat-troi-5785-7

Hình 5

Lưu ý: Dây dẫn điện màu đỏ nổi với chân dài của đèn LED, dây dẫn điện màu đen nói với chân ngắn của đèn LED.

(Trang 49)

Bước 3. Gắn tấm pin mặt trời và đèn LED vào khung giá đỡ

Gắn cố định tấm pin mặt trời lên khung giá đỡ và dùng băng dính 2 mặt để gắn đèn LED lên khung giá đỡ như Hình 6.

hinh-anh-bai-9-mo-hinh-dien-mat-troi-5785-8

Hình 6

Bước 4. Kiểm tra hoạt động của mô hình

- Kiểm tra lại các mối ghép, sự chắc chắn của mô hình và vị trí nối dây dẫn điện với các chân của đèn LED

- Kiểm tra hoạt động của mô hình:

   + Quan sát các trạng thái của đèn LED tương ứng với sự thay đổi của ánh sáng chiếu tới tấm pin mặt trời.

    + Ghi chép lại hoạt động của mô hình theo bảng gợi ý dưới đây.

STT Điều kiện ánh sáng chiếu vào pin mặt trời Trạng thái của đèn LED
1 Không có ánh sáng ?
2 Ít ánh sáng ?
3 Nhiều ánh sáng ?

- Điều chỉnh lại mô hình (nếu cần).

(Trang 50)

d) Giới thiệu, đánh giá và hoàn thiện sản phẩm

- Trưng bày và giới thiệu sản phẩm.

- Cùng bạn đánh giá sản phẩm theo tiêu chí đánh giá dưới đây.

PHIẾU ĐÁNH GIÁ SẢN PHẨM
Tiêu chí hinh-anh-bai-9-mo-hinh-dien-mat-troi-5785-9 hinh-anh-bai-9-mo-hinh-dien-mat-troi-5785-10
hinh-anh-bai-9-mo-hinh-dien-mat-troi-5785-11
Đúng và đủ các bộ phận ? ? ?
Đúng hình dạng ? ? ?
Mối ghép chắc chắn ? ? ?
Dây dẫn điện gọn gàng ? ? ?
Đèn LED phát sáng khi có ánh sáng chiếu vào tấm pin ? ? ?
Độ sáng đèn LED thay đổi khi độ sáng chiếu vào tấm pin thay đổi ? ? ?

Ý TƯỞNG SÁNG TẠO: Em hãy sử dụng các chi tiết trong bộ lắp ghép mô hình kĩ thuật để cải tiến mô hình điện mặt trời đã lắp theo ý tưởng sáng tạo của em.

hinh-anh-bai-9-mo-hinh-dien-mat-troi-5785-12

Hình 7

(Trang 51)

BẢNG GIẢI THÍCH THUẬT NGỮ

  Thuật ngữ Giải thích thuật ngữ Trang xuất hiện đầu tiên
C Camera Là một thiết bị dùng để quay phim và chụp ảnh. 20
Đ Đèn LED Đèn LED (viết tắt của Light Emitting Diode) là một loại đèn điện tiết kiệm điện năng. 39
M Màn hình cảm ứng Là thiết bị dùng để điều khiển điện thoại bằng cách chạm tay hay bằng bút được chế tạo riêng cho nó. 19
S Sáng chế Là tạo ra một sản phẩm công nghệ mà trước đó chưa có 9
X Xeo giấy Là bước tạo hình tờ giấy bằng cách đưa bột giấy đã nghiền vào khung. 7
W Wifi Wifi (viết tắt của Wireless Fidelity) là hệ thống internet không dây cho máy tính, điện thoại và các thiết bị điện tử khác. 21
