Bài 5: TÍNH TOÁN CHI PHÍ MẠNG ĐIỆN TRONG NHÀ

Sau bài học này, em sẽ:
Tính toán được chi phí cho một mạng điện trong nhà đơn giản.
Sắp xếp các thiết bị trong
Hình 5.1 thành hai nhóm theo tiêu chí giá thành.

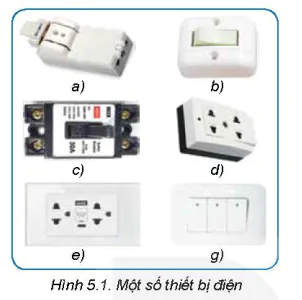

Hình 5.1. Một số thiết bị điện

KHÁM PHÁ
Hãy nêu các bước cần thực hiện để tính toán tổng số tiền đầu tư cho một mạng điện trong nhà?

I. Các bước tính toán chi phí lắp đặt mạng điện trong nhà

Mạng điện trong nhà được lắp đặt từ các loại vật liệu, thiết bị điện khác nhau. Để tính toán chi phí lắp đặt mạng điện trong nhà gồm các chi phí cho vật liệu điện (dây dẫn và vật liệu cách điện), các thiết bị và dụng cụ điện, cần thực hiện theo các bước sau:

Bước 1: Nghiên cứu sơ đồ lắp đặt mạng điện
- Xác định dãy dẫn, thiết bị và dụng cụ điện Ng
+ Dây dẫn điện: loại dây, tiết diện lõi.
+ Thiết bị điện: thiết bị đóng cắt bảo vệ, ổ cắm lấy điện.
+ Công tơ điện.

- Lập bảng tính toán chi phí lắp đặt mjang điện trong nhà

Bảng 5.1. Tính toán chi phí lắp đặt mạng điện trong nhà

- Điền các thông tin vào cột 1 và cột 2 Bảng 5.1

(Trang 25)

Bước 2: Lập bảng kê số lượng thiết bị, vật liệu

- Xác định số lượng vật liệu, thiết bị và dụng cụ điện theo thông số của từng loại.

- Điền các thông tin vào cột 3, cột 4 Bảng 5.1.

Bước 3: Lập bảng tính toán chi phí.
- Tham khảo đơn giá từng loại thiết bị, dụng cụ và vật liệu điện.
- Điền các thông tin vào cột 5, cột 6 Bảng 5.1.
- Tính tổng chi phí cho mạng điện trong nhà đơn giản.

II. Thực hành tính toán chi phí mạng điện trong nhà đơn giản

THỰC HÀNH

1. Nội dung thực hành

Mạng điện trong nhà dùng bật tắt bóng đèn chiếu sáng và ổ cắm lấy điện có sơ đồ lắp đặt như trong Hình 5.2. Yêu cầu tính chi phí lắp đặt mạng điện.

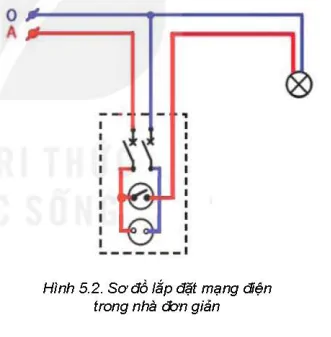

Hình 5.2. Sơ đồ lắp đặt mạng điện trong nhà đơn giản

Kích thước dây dẫn, thông số kĩ thuật các thiết bị và vật liệu điện: Khoảng cách từ nguồn điện đến bảng điện nhánh trên tường là 3 m.
- Khoảng cách từ bảng điện nhánh đến bóng đèn mắc trên trần nhà là 10 m.
- Bảng điện nhánh gồm có các thiết bị: 1 aptomat 20 A, 1 ổ cắm điện đơn 20 A, 1 công tắc 5 A điều khiển 5 A điều khiển bóng đèn.
- Dây điện từ nguồn đến bảng điện và từ bảng điện đến bóng đèn được luồn trong ống nhựa PVC.
Yêu cầu tính toán chi phí lắp đặt mạng điện trên.

2. Tiêu chí đánh giá

Kết quả thực hành tính toán chi phí lắp đặt mạng điện được đánh giá theo các tiêu chỉ sau:
- Tiến hành đúng trình tự: tuân thủ đúng và đủ các bước tính toán chi phí lắp đặt mạng điện.
- Xác định đúng thông số, số lượng vật tư và thiết bị điện.
- Tính chính xác chi phí lắp đặt mạng điện.

(Trang 26)

3. Thiết bị, dụng cụ

- Sơ đồ lắp đặt mạng điện.

- Bảng chọn vật liệu và thiết bị điện.

- Bảng giá vật liệu và thiết bị điện.

4. Các bước tiến hành

Bước 1: Nghiên cứu sơ đồ lắp đặt mạng điện
Xác định loại dây dẫn, thiết bị và vật liệu điện (Bảng 5.2).
- Dây dẫn điện được chọn: đoạn từ nguồn đến bảng điện loại 2 x 2,5 , đoạn từ bảng điện đến bóng đèn loại 2 x 1,5 .
- Thiết bị điện được chọn: aptomat loại một pha 20A, ổ cắm điện loại đơn 20 A, công tắc loại 5 A.
- Ống luồn dây nhựa PVC được chọn: đoạn từ nguồn đến bảng điện loại Φ20 mm, đoạn từ bảng điện đến bóng đèn loại Φ16 mm.

Bảng 5.2. Vật liệu, thiết bị điện lắp đặt mạng điện trong nhà

STT	Vật liệu, thiết bị (2)	Đơn vị tính (3)	Số lượng (4)	Đơn giá tham khảo (5)	Thành tiền (6)	Ghi chú (7)
1	Dây dẫn điện
1.1	2x2,5	?	?	?	?	?
1.2	2x1,5	?	?	?	?	?
2	Vật liệu cách điện
2.1	Ống nhựa PVC Φ20mm	?	?	?	?	?
2.2	Ống nhựa PVC Φ16mm	?	?	?	?	?
3	Thiết bị điện
3.1	Aptmat 20A	?	?	?	?	?
3.2	Ổ cắm điện 20A	?	?	?	?	?
3.3	Công tắc 5A	?	?	?	?	?
Tổng cộng					?	?

(Trang 27)

Bước 2: Lập bảng kê số lượng vật liệu, thiết bị.
Xác định số lượng vật liệu, thiết bị (Bảng 5.3).
Bảng 5.3. Bảng kê số lượng vật liệu thiết bị lắp đặt mạng điện trong nhà

STT	Vật liệu, thiết bị (2)	Đơn vị tính (3)	Số lượng (4)	Đơn giá tham khảo (5)	Thành tiền (6)	Ghi chú (7)
1	Dây dẫn điện
1.1	2x2,5	m	3	?	?	?
1.2	2x1,5	m	10	?	?	?
2	Vật liệu cách điện
2.1	Ống nhựa PVC Φ20mm	m	3	?	?	?
2.2	Ống nhựa PVC Φ16mm	m	10	?	?	?
3	Thiết bị điện
3.1	Aptmat 20A	cái	1	?	?	?
3.2	Ổ cắm điện 20A	cái	1	?	?	?
3.3	Công tắc 5A	cái	1	?	?	?
Tổng cộng					?	?

Bước 3: Lập bảng tính toán chi phí (Bảng 5.4)
- Tham khảo đơn giá từng loại vật liệu, thiết bị điện và điền các thông tin vào bảng tính toán chi phí.
- Tính tổng chi phí cho mạng điện trong nhà đơn giản.
Bảng 5.4

STT	Vật liệu, thiết bị (2)	Đơn vị tính (3)	Số lượng (4)	Đơn giá tham khảo (5)	Thành tiền (6)	Ghi chú (7)
1	Dây dẫn điện
1.1	2x2,5	m	3	25 000	75 000	?
1.2	2x1,5	m	10	15 000	150 000	?

(Trang 28)

5. Đánh giá thực hành

Kết quả thực hành được đánh giá như sau:
– Thực hiện đủ và đúng trình tự các bước tính toán chi phí lắp đặt mạng điện.

– Kết quả tính toán chính xác.
LUYỆN TẬP
Hãy tính chi phí lắp đặt mạng điện trong Hình 5.3.

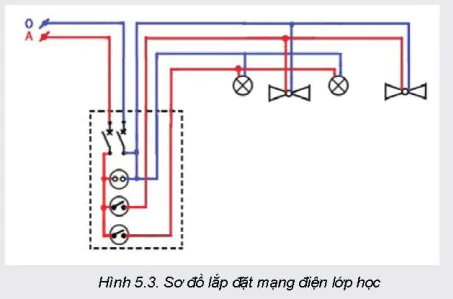

Hình 5.3. Sơ đồ lắp đặt mạng điện lớp học

- Đồ dùng điện bao gồm: 2 đèn, mỗi đèn có công suất 100 W; 2 quạt trần, mỗi quạt công suất 250 W. Bảng điện gồm công tắc chung cho các đèn, công tắc chung cho các quạt, ổ cắm lấy điện cung cấp điện cho đồ dùng là máy tính để bàn công suất 500 W.

- Khoảng cách từ nguồn điện đến bảng điện là 7 m.

- Khoảng cách từ bảng điện đến đèn 1 là 10 m, đến đèn 2 là 15 m.

- Khoảng cách từ bảng điện đến quạt trần thứ nhất 12 m đến quạt trần thứ hai là 20 m.
