I - CHI TIẾT VÀ DỰNG CỤ
| Tên gọi | Số lượng |
| Tấm nhỏ Thanh thẳng 9 lỗ Thanh thẳng 7 lỗ Thanh thẳng 5 lỗ Thanh móc Thanh chữ U dài Thanh chữ U ngắn Bánh đai Trục dài | 1 2 6 8 1 2 5 3 2 |
| Tên gọi | Số lượng |
| Trục ngắn 2 Trục quay Bánh xe Vòng hãm Ốc và vít Ốc và vít dài Dây gai Cờ-lê Tua-vít
| 1 1 4 16 32 bộ 1 bộ 1 1 1 1 |
II - QUY TRÌNH THỰC HIỆN
1. Lắp từng bộ phận

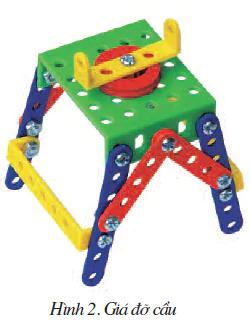

a) Lắp giá đỡ cẩu (H.2)
- 4 thanh thẳng 7 lỗ vào tấm nhỏ.
- Lắp 4 thanh thẳng 5 lỗ vào 4 thanh thẳng 7 lỗ và tấm nhỏ.
- Lắp 2 thanh chữ U dài vào 4 thanh thẳng 7 lỗ để làm thanh giằng.
- Lắp thanh chữ U ngắn và bánh đai lên giữa mặt tấm nhỏ.

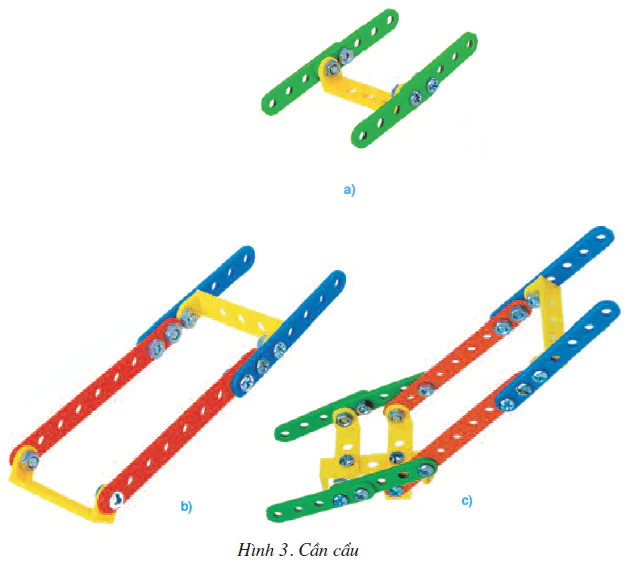

b) Lắp cần cẩu (H.3)
- Dùng 4 thanh thẳng 5 lỗ và thanh chữ U ngắn để lắp hình 3a.
- Dùng 2 thanh thẳng 9 lỗ, 2 thanh thẳng 7 lỗ và 2 thanh chữ U ngắn để lắp hình 3b.
(?) Để lắp được như hình 3c, em phải làm thế nào?
c) Lắp các bộ phận khác (H.4)

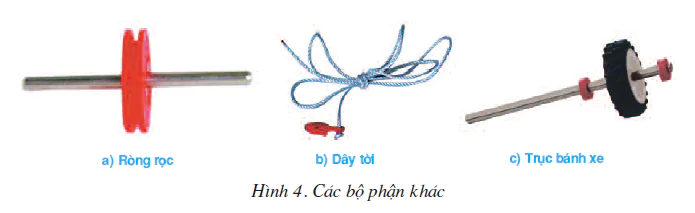

(?) Dựa vào hình 4a, 4b, 4c, em hãy chọn chi tiết và lắp các bộ phận đó.

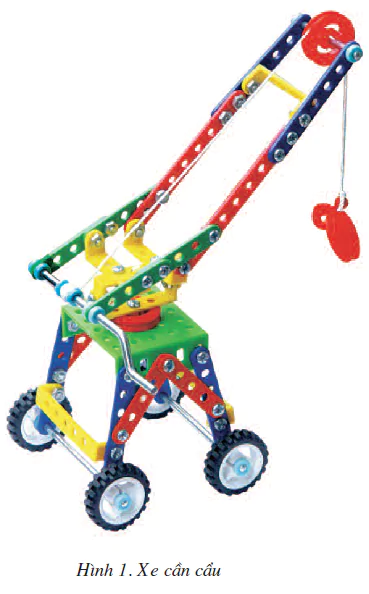

2.Lắp ráp xe cần cẩu (H.1)
- Lắp cần cẩu vào giá đỡ cẩu.
- Lắp ròng rọc vào cần cẩu.
- Lắp trục quay vào cần cẩu.
- Lắp dây tời vào ròng rọc và buộc vào trục quay.
- Lắp các trục bánh xe vào giá đỡ cẩu, sau đó láp tiếp các vòng hãm và bánh xe còn lại.
Chú ý: Quay tay quay để kiểm tra mức độ quấn vào và nhả ra của dây tời.
Ghi nhớ
Lắp xe cần cẩu theo các bước:
- Lắp các bộ phận: giá đỡ cẩu; cần cẩu; ròng rọc; dây tời; trục bánh xe.
- Lắp ráp các bộ phận với nhau để được xe cần cẩu hoàn chỉnh.
III - ĐÁNH GIÁ
Cá nhân hoặc nhóm tự đánh giá sản phẩm thực hành theo các yêu cầu sau:
- Xe lắp chắc chắn, không xộc xệch.
- Xe chuyển động được.
- Khi quay tay quay, dây tời được quấn vào và nhả ra dễ dàng.
