I - CHI TIẾT VÀ DỤNG CỤ

II - QUY TRÌNH THỰC HIỆN

1. Lắp từng bộ phận

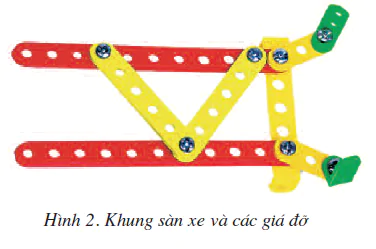

a) Lắp khung sàn xe và các giá đỡ (H.2)

- Lắp 2 thanh thẳng 6 lỗ vào 2 thanh thẳng 11 lỗ.

- Lắp 2 thanh thẳng 3 lỗ vào hai đầu thanh thẳng 11 lỗ và thanh chữ U dài.

- Lắp 2 thanh chữ L dài vào 2 thanh thẳng 3 lỗ.

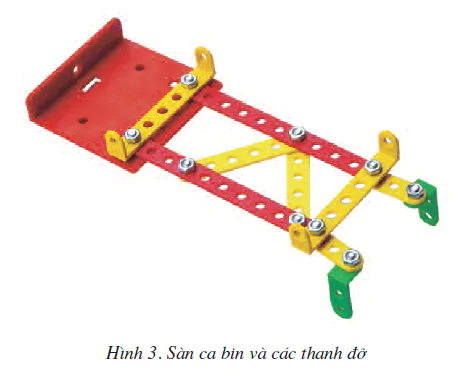

b) Lắp sàn ca bin và các thanh đỡ (H.3)

Lắp tấm chữ L vào hai đầu của thanh thẳng 11 lỗ cùng với thanh chữ U dài.

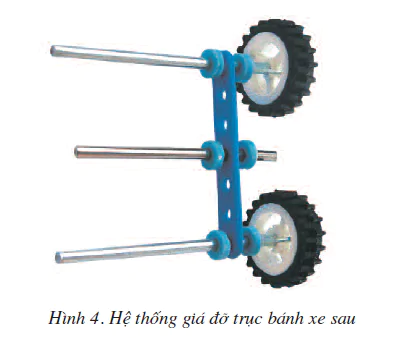

c) Lắp hệ thống giá đỡ trục bánh xe sau (H.4)

(?) Dựa vào hình 4, em hãy lắp bánh xe, trục dài, trục ngắn 1, vòng hãm vào thanh thẳng 7 lỗ theo đúng thứ tự.

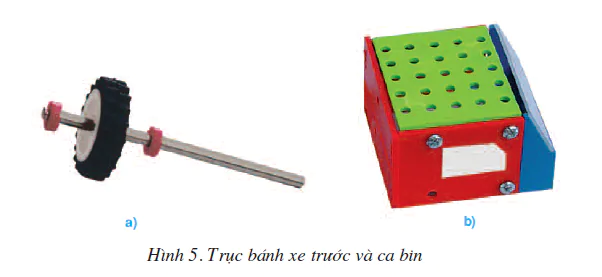

d) Lắp trục bánh xe trước và ca bin (H.5)

(?) Em hãy chọn các chi tiết và tự lắp trục bánh xe trước và ca bin.

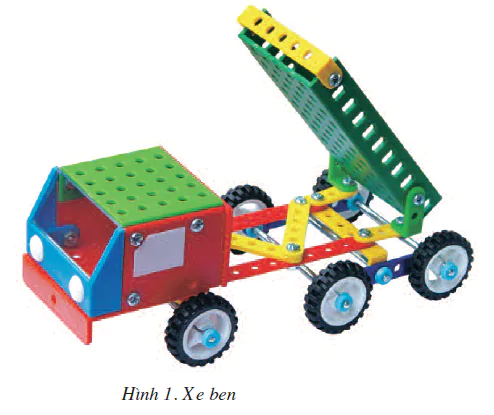

2.Lắp ráp xe ben (H.1)

- Lắp thùng xe vào giá đỡ ben.

- Lắp ca bin vào sàn ca bin.

- Lắp hệ thống trục bánh xe sau và trục bánh xe trước vào các giá đỡ, sau đó lắp tiếp các vòng hãm và các bánh xe còn lại.

(?) Mối ghép giữa thùng xe và giá đỡ ben có nên lắp chặt không? Vì sao?

Chú ý: Kiểm tra mức độ nâng lên, hạ xuống của thùng xe.

Ghi nhớ

Lắp xe ben theo các bước:

- Lắp các bộ phận: khung sàn xe và các giá đỡ; sàn ca bin và các thanh đỡ; trục bánh xe trước, bánh xe sau và ca bin.

- Lắp ráp các bộ phận với nhau để được xe ben hoàn chỉnh.

III - ĐÁNH GIÁ

Cá nhân hoặc nhóm tự đánh giá sản phẩm thực hành theo các yêu cầu sau:

- Xe lắp chắc chắn, không xộc xệch.

- Xe chuyển động được.

- Thùng xe nâng lên, hạ xuống nhẹ nhàng.
