I - CHI TIẾT VÀ DỤNG CỤ

II - QUY TRÌNH THỰC HIỆN

1.  Lắp từng bộ phận

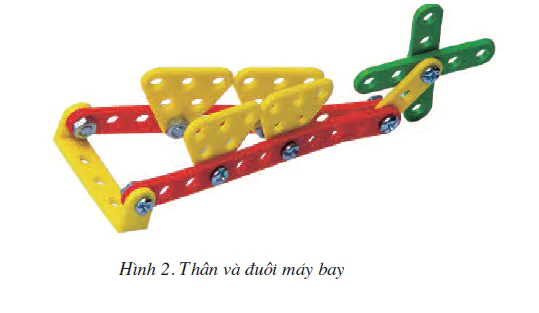

a) Lắp thân và đuôi máy bay (H.2)

- Lắp thân máy bay: Lắp 4 tấm tam giác và thanh chữ U ngắn vào 2 thanh thẳng 11 lỗ.

- Lắp đuôi máy bay: Lắp thanh thẳng 3 lỗ vào giữa 2 thanh thẳng 5 lỗ.

- Lắp đuôi vào thân máy bay (khi lắp chú ý mặt phải, mặt trái của thân và đuôi máy bay).

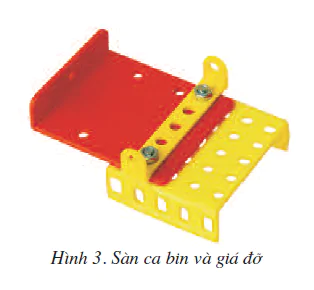

b) Lắp sàn ca bin và giá đỡ (H.3)

Lắp thanh chữ U dài và tấm chữ L vào hàng lỗ thứ hai của tấm nhỏ.

(?) Mối ghép này gồm mấy chi tiết?

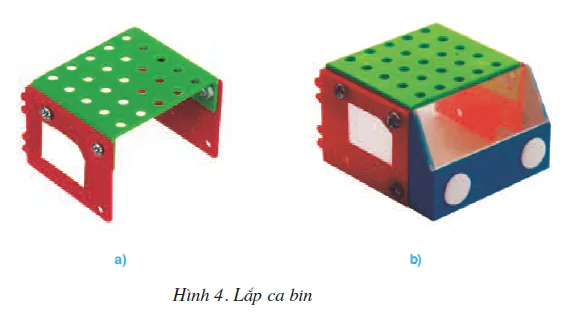

c) Lắp ca bin (H.4)

(?) Em hãy chọn các chi tiết và tự lắp ca bin theo hình 4.

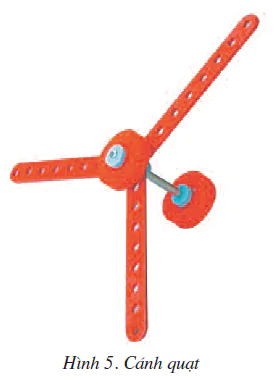

d) Lắp cánh quạt (H.5)

Dùng 3 thanh thẳng 9 lỗ và 2 bánh đai lắp vào trục ngắn để làm cánh quạt máy bay.

(?) Phải dùng mấy vòng hãm ở bộ phận này?

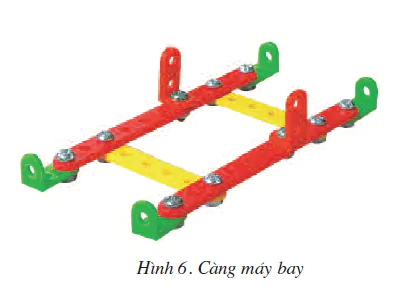

e) Lắp càng máy bay (H.6)

Lắp 1 càng máy bay: Lấy 3 thanh chữ L dài lắp vào hai đầu và lỗ thứ 5 của thanh thẳng 11 lỗ.

Chú ý: Vị trí trên, dưới của các chi tiết.

(?) Em phải lắp mấy càng máy bay?

(?) Để lắp được như hình 6, em phải lắp thế nào?

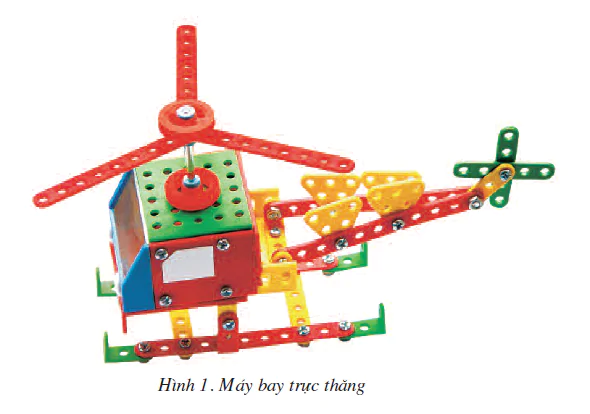

2. Lắp ráp máy bay trực thăng (H.1)

- Lắp thân máy bay vào sàn ca bin và giá đở.

- Lắp cánh quạt vào thân của ca bin.

- Lắp ca bin vào sàn ca bin.

- Lắp tấm sau ca bin máy bay.

- Lắp giá đỡ sàn ca bin vào càng máy bay.

Ghi nhớ

Lắp máy bay trực thăng theo các bước:

- Lắp các bộ phận: thân và đuôi máy bay; sàn ca bin và giá đỡ; ca bin; cánh quạt; càng máy bay.

- Lắp ráp các bộ phận với nhau để được máy bay trực thăng hoàn chỉnh.

III - ĐÁNH GIÁ

Cá nhân hoặc nhóm tự đánh giá sản phẩm thực hành theo các yêu cầu sau:

- Máy bay trực thăng được lắp chắc chắn, không xộc xệch.

- Mối ghép giữa giá đỡ sàn ca bin với càng máy bay phải chắc và thẳng để máy bay không bị chúc xuống.
