(Trang 20)
Đọc được bản vẽ chi tiết đơn giản.
 Hình 3.1 là một bản vẽ chi tiết, em hãy cho biết trên bản vẽ đó có những gì? |
Hình 3.1. Bản vẽ chi tiết
I. Nội dung của bản vẽ chi tiết
Bản vẽ chi tiết là bản vẽ kĩ thuật thể hiện thông tin của
một chi tiêt, được sử dụng để chế tạo và kiểm tra.

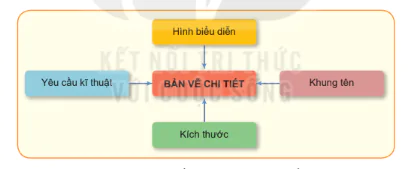

Nội dung của bản vẽ chi tiết được tóm lược theo sơ đồ Hình 3.2.
Hình 3.2. Sơ đồ nội dung bản vẽ chi tiết
| Hình biễu diễn | ||
| Yêu cầu kĩ thuật | BẢN VẼ CHI TIẾT | Khung tên |
| Kích thước |
- Các hình biểu diễn: gồm hình chiếu, hình cắt,... diễn tả hình dạng, cấu tạo của chi tiết.
- Kích thước: gồm các kích thước xác định độ lớn của chi tiết.
- Các yêu cầu kĩ thuật: gồm chỉ dẫn về gia công, xử lí bề mặt,...
- Khung tên: gồm tên gọi chi tiết, vật liệu, tỉ lệ vẽ, họ tên của những người có trách nhiệm đối với bản vẽ,...
(Trang 21)
KHÁM PHÁ
Quan sát Hình 3.3 và cho biết tên gọi của chi biết được biểu diễn trong hình là gì; hãy mô tả hình dạng, kích thước và các yêu cầu kĩ thuật của chi tiết đó.

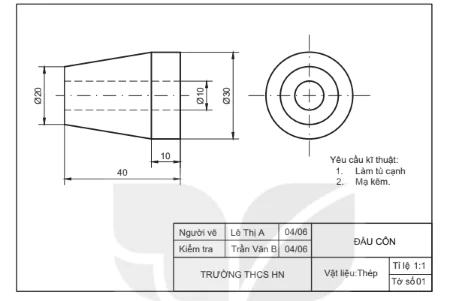

Hình 3.3. Bản vẽ đầu côn

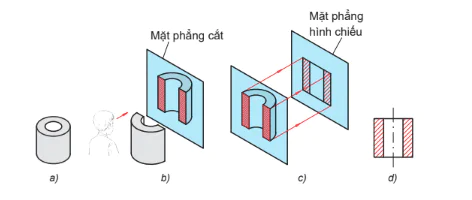

Để diễn tả một cách rõ ràng cấu tạo bên trong của vật thể, thường dùng phương pháp hình cắt: Xét một vật thể (Hình 3.4a), tưởng tượng dùng một mặt phẳng cắt đôi vật thể (Hình 3.4b). Chiếu vuông góc nửa sau của vật thể lên mặt phẳng hình chiếu (Hình 3.4c), được một hình biểu diễn gọi là hình cắt (Hình 3.4d).
a) Mặt phẳng cắt c) Mặt phẳng hình chiếu
Hình 3.4. Phương pháp hình cắt.
(Trang 22)
II. Đọc bản vẽ chi tiết
Đọc một bản vẽ chi tiết theo trình tự như Bảng 3.1 (Ví dụ đọc bản vẽ chi tiết ống lót Hình 3.5).
Bảng 3.1. Trình tự đọc bản vẽ chi tiết
| Trình tự đọc | Nội dung | Bản vẽ ống lót (Hình 3.5) |
| 1. Khung tên | - Tên gọi chi tiết. | - Ống lót - Thép. - 1 : 1 |
| 2. Hình biểu diễn | - Tên gọi hình chiếu. - Các hình biểu diễn khác (nếu có). | - Hình chiếu đứng, hình chiếu cạnh. |
| 3. Kích thước | - Kích thước chung của chi tiết. - Kích thước các thành phần của chi tiết. | - ∅28, 35. - Đường kính ngoài ∅28. Đường kính lỗ ∅16. Chiều dài 35. |
| 4. Yêu cầu kĩ thuật | - Gia công. - Xử lí bề mặt. | - Làm tù cạnh. |

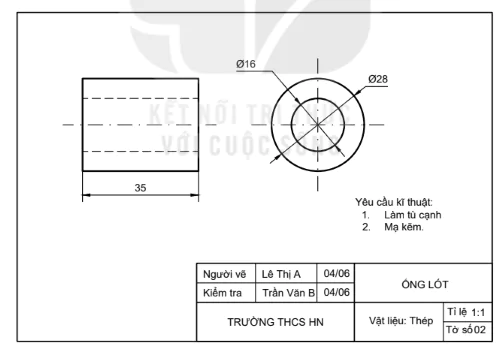

Hình 3.5. Bản vẽ ống lót
(Trang 23)
THỰC HÀNH
Đọc bản vẽ chi tiết gối đỡ (Hình 3.6) theo trình tự trên Bảng 3.1.

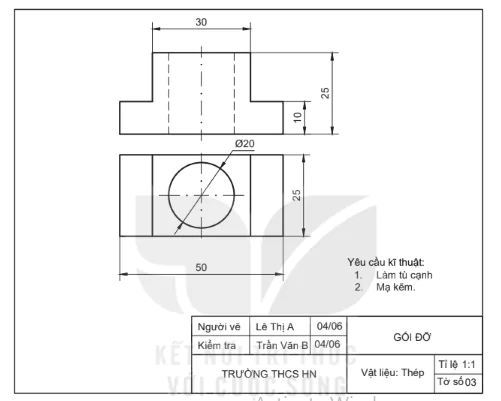

Hình 3.6. Bản vẽ gối đỡ
