Bài 10: Dự án: Gia công chi tiết bằng dụng cụ cầm tay | Công Nghệ 8 | Chương II: Cơ khí - Lớp 8 - Kết Nối Tri Thức Với Cuộc Sống

(Trang 56)

Thực hiện được một số phương pháp gia công vật liệu bằng dụng cụ cầm tay.

Hình 10.1. Phôi và móc khóa

I. Nhiệm vụ

- Cho tấm nhôm có kích thước 50x50x2 mm như Hình 10.1a. Hãy thiết kế hình một chiếc móc khoá (hoặc phụ kiện cá nhân) sau đây gọi chung là móc khóa và sử dụng các loại dụng cụ cơ khí cầm tay để gia công nó với yêu cầu kĩ thuật như sau:

- Móc khoá có kích thước phù hợp.

- Hình dạng của móc khoá có tính sáng tạo và hình dạng độc đáo.

- Móc khoá có độ nhẵn, tính thẩm mĩ.

II. Tiến trình thực hiện

1.  Thiết kế hình dạng móc khoá trên giấy.

2.  Vạch dấu phôi theo bản vẽ thiết kế.

3.  Gia công móc khoá theo đường vạch dấu bằng dụng cụ cơ khí cầm tay.

4.  Làm cùn cạnh sắc và hoàn thiện sản phẩm.

(Trang 57)

III. Đánh giá

Sản phẩm dự án sẽ được đánh giá theo các tiêu chí sau:

1. Kĩ thuật sản phẩm của dự án

- Sản phẩm có các kích thước cho phép sai khác ±1 mm so với kích thước tương ứng trong bản thiết kế.

- Kích thước móc khoá phù hợp.

- Sản phẩm móc khoá có độ nhẵn, tính thẩm mĩ cao.

2. Thao tác gia công sản phẩm

- Thao tác vạch dấu, chấm dấu, dũa, cưa chuẩn xác.

- Nơi làm việc gọn gàng, khoa học.

- Đảm bảo an toàn cho người, thiết bị và dụng cụ.

- Hoàn thành đúng thời gian.

Có thể dùng giấy giáp (nhám), vải giáp để đánh bóng bề mặt sản phẩm tạo độ nhẵn sau khi gia công.

3.  Báo cáo kết quả sản phẩm dự án trước lớp

- Cấu trúc báo cáo đầy đủ, nội dung rõ ràng, chặt chẽ.

- Quy trình gia công sản phẩm phù hợp.

- Diễn đạt tự tin, trôi chảy, thuyết phục.

IV. Thông tin bổ trợ

- Khi cưa cắt đứt tấm mỏng có thể kẹp phôi cùng tấm gỗ để cưa, đường cưa sẽ không bị xiên.

- Khi dũa các mặt bên, cần phải kẹp chi tiết dũa lên ê tô.

- Sử dụng bảo hộ an toàn lao động khi gia công.

- Có thể sử dụng đục để khắc tên hoặc chữ cái lên móc khoá.

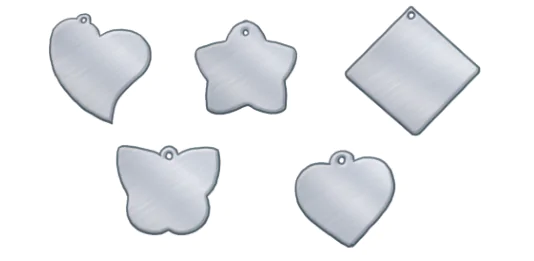

- Có thể tham khảo một số mẫu móc khoá sau:

Hình 10.2. Một số mẫu móc khóa
