(Trang 41)
| Để chỉnh các dây đàn, có thể so sánh âm do đàn phát ra với âm phát ra từ các âm thoa có tần số xác định. Làm thế nào kiểm tra tần số âm được ghi trên âm thoa bằng dụng cụ thí nghiệm? |
I. GIỚI THIỆU DAO ĐỘNG KÍ ĐIỆN TỬ
| Dao động kí điện tử là thiết bị dùng để hiển thị trên màn hình dạng tín hiệu đưa vào cần quan sát. Khoảng tần số đo được phụ thuộc vào từng loại dao động kí. Dao động kí có các tính năng cơ bản sau: – Đo cường độ của tín hiệu dao động điện. – Đo tần số, chu kì, khoảng thời gian của tín hiệu dao động điện. Cách sử dụng dao động kí để đo tín hiệu: – Nối que đo vào chân cắm tín hiệu vào. – Chọn dạng tín hiệu đo AC hoặc DC. – Nối dao động kí với bộ nguồn công tắc. – Sử dụng dây đo nối với đầu tín hiệu cần đo. – Nhấn nút TRIGGER để chọn chế độ là Auto. – Nhấn nút VOLTS/DIV để điều chỉnh độ cao của tín hiệu. – Nhấn nút SEC/DIV điều chỉnh giá trị tương ứng với một ô hiển thị trên màn hình. – Sử dụng nút Vertical Position để điều chỉnh lên xuống đồ thị tín hiệu. |
Hình 10.1. Máy dao động kí điện tử Mỗi dao động kí điện tử chỉ đo được tín hiệu có hiệu điện thế nhất định, nếu vượt quá có thể làm hỏng thiết bị.
Hình 10.2. Màn hình hiển thị tín hiệu dao động điện trên dao động kí điện tử |
Quan sát màn hình hiển thị tín hiệu dao động điện trên dao động kí (Hình 10.2), hãy xác định tần số dao động của tín hiệu.
(Trang 42)
II. THỰC HÀNH ĐO TẦN SỐ SÓNG ÂM
1. Dụng cụ thí nghiệm– Dao động kí điện tử và dây đo (1). – Micro (2). – Bộ khuếch đại tín hiệu (3). – Âm thoa và búa cao su (4). – Giá đỡ và kẹp giữ âm thoa. |

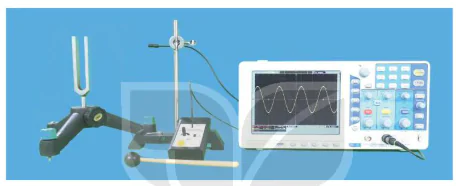

Hình 10.3. Bộ thí nghiệm đo tần số sóng âm |
2. Thiết kế phương án thí nghiệm
Hình 10.4. Bố trí thí nghiệm đo tần số sóng âm
Quan sát thí nghiệm Hình 10.4 và thực hiện các yêu cầu sau:
1. Sóng âm truyền tới dao động kí như thế nào?
2. Tại sao tần số dao động của tín hiệu đưa vào dao động kí lại bằng tần số dao động của âm thoa?
3. Thiết kế phương án thí nghiệm để đo tần số sóng âm với các dụng cụ thí nghiệm trên.
4. Làm thế nào để giảm ảnh hưởng của tiếng ồn bên ngoài đến phép đo?
3. Tiến hành thí nghiệm1. Bố trí thí nghiệm như Hình 10.4. 2. Đặt micro cách âm thoa một khoảng 20 cm. 3. Nối micro và bộ khuếch đại vào dao động kí, bật dao động kí. 4. Dùng búa cao su gõ âm thoa. 5. Xác định chu kì của sóng trên màn hình. Đọc giá trị T và ghi vào vở theo mẫu Bảng 10.1. 6. Lặp lại các bước thí nghiệm 4, 5 hai lần. | Để dao động kí hiển thị dòng điện từ micro đi vào dao động kí cần thực hiện như sau: – Nối dây đo với cổng tín hiệu vào. – Nối bộ khuếch đại tín hiệu micro vào dây đo. – Đặt TRIGGER MODE ở chế độ AUTO. – Điều chỉnh VOLTS/DIV cho tới khi thấy sóng trên màn hình.
|
(Trang 43)
4. Kết quả thí nghiệm
Bảng 10.1
| Đại lượng | Lần đo | Giá trị trung bình | ||
| Lần 1 | Lần 2 | Lần 3 | ||
| Chu kì T (s) | ? | ? | ? | ? |
| Tần số f (Hz) | ? | ? | ? | ? |
So sánh tần số sóng âm vừa đo được với tần số ghi trên âm thoa.
Ghi lại kết quả đo chu kì và xử lí kết quả thí nghiệm:
– Tính tần số sóng âm và ghi kết quả vào vở theo mẫu Bảng 10.1.
– Tính giá trị trung bình, sai số của phép đo chu kì và tần số.
| EM ĐÃ HỌC • Cách đo tần số của sóng âm bằng cách sử dụng dao động kí. | EM CÓ THỂ • Sử dụng một số phần mềm trên điện thoại thông minh để chỉnh dây đàn ghita. |
| EM CÓ BIẾT Các nhạc cụ có thể phát ra các nốt nhạc cơ bản có tần số như Bảng 10.2. Với các quãng tám khác nhau thì tần số các nốt nhạc cũng có sự thay đổi. | Bảng 10.2. Bảng tần số các nốt nhạc cơ bản
|
