(Trang 71)
| Chúng ta đã biết, cường độ điện trường tại các điểm khác nhau thường sẽ có giá trị khác nhau. Liệu có tồn tại những vùng điện trường mà cường độ điện trường tại các điểm khác nhau có giá trị như nhau không? |
I. KHÁI NIỆM ĐIỆN TRƯỜNG ĐỀU
Điện trường đều là điện trường mà cường độ điện trường tại các điểm khác nhau có giá trị bằng nhau về độ lớn, giống nhau về phương và chiều.
II. ĐIỆN TRƯỜNG ĐỀU GIỮA HAI BẢN PHẲNG NHIỄM ĐIỆN ĐẶT SONG SONG
| Chúng ta có thể tạo ra điện trường đều bằng cách sử dụng hai bản kim loại được đặt song song và cách nhau một khoảng d. Hai bản kim loại này có hình dạng và kích thước giống hệt nhau, kích thước của hai bản lớn so với khoảng cách giữa chúng. Tích điện trái dấu cho hai bản kim loại này, khi đó hiệu điện thế giữa hai bản là U (Hình 18.1). Trong thí nghiệm này dây treo điện tích q < 0 luôn lệch so với phương thẳng đứng một góc không đổi tại mọi điểm trong không gian giữa hai bản kim loại. Các đường sức của điện trường giữa hai bản phẳng song song ; cách đều và vuông góc với các bản phẳng, chúng xuất phát từ bản tích điện dương và kết thúc ở bản tích điện âm. Cường độ điện trường giữa hai bản phẳng nhiễm điện trái dấu đặt song song có độ lớn bằng tỉ số giữa hiệu điện thế giữa hai bản phẳng và khoảng cách giữa chúng:
Trong đó, U là hiệu điện thế giữa hai bản phẳng, đơn vị là vôn (V). d là khoảng cách giữa hai bản phẳng, đơn vị là mét (m). E là cường độ điện trường giữa hai bản phẳng, đơn vị là vôn trên mét (V/m). Bài tập ví dụ: Hai bản phẳng kim loại đặt song song, cách nhau một khoảng d = 20 cm. Đặt vào hai bản này một hiệu điện thế một chiều U = 1000 V. Một hạt bụi mịn pm2.5 có điện tích |
a)
b) Hình 18.1. Thí nghiệm về điện trường đều |
bay vào điện trường giữa hai bản phẳng. Hãy xác định phương, chiều và độ lớn của lực điện tác dụng lên hạt bụi đó.
(Trang 72)
Giải:
Độ lớn của cường độ điện trường đều giữa hai bản phẳng là:
Vectơ cường độ điện trường có phương vuông góc với hai bản phẳng,chiều hướng từ bản tích điện dương đến bản tích điện âm.
Lực điện tác dụng lên điện tích q>0 sẽ cùng phương và cùng chiều với vectơ cường độ điện trường tức là cùng phương và cùng chiều với đường sức, do đó lực điện sẽ có phương vuông góc với các bản phẳng và chiều đi từ điện tích đến phía bản nhiễm điện âm.
Từ công thức
| Để chẩn đoán hình ảnh trong y học, người ta thường sử dụng tia X (hay tia Rơn-ghen) để chụp X quang và chụp CT. Cho rằng vùng điện trường giữa hai cực của ống tia X (Hình 18.2) là một điện trường đều, chùm electron từ catôt đến anôt được coi là một chùm hẹp song song. Khoảng cách giữa hai cực bằng 2 cm, hiệu điện thế giữa hai cực là 120 kV. Hãy tính lực điện trường tác dụng lên electron. |
Hình 18.2. Cấu tạo ống phóng K: cực âm (catot) A: cực dương (anôt) |
III. TÁC DỤNG CỦA ĐIỆN TRƯỜNG ĐỀU LÊN CHUYỂN ĐỘNG CỦA ĐIỆN TÍCH
Giữa hai bản phẳng song song nhiễm điện có cường độ điện trường đều là
. Một điện tích q > 0 có khối lượng m bay vào trong điện trường đều trên với vận tốc
theo phương vuông góc với đường sức. Môi trường giữa hai bản phẳng nhiễm điện là chân không. Biết rằng trong hiện tượng này, trọng lực là rất nhỏ so với lực điện. Hãy so sánh vectơ lực điện tác dụng lên điện tích q trong Hình 18.3 với vectơ trọng lực tác dụng lên vật khối lượng m khi chuyển động ném ngang trong trường trọng lực như Hình 18.4. Từ đó chỉ ra rằng có sự tương tự giữa hai chuyển động nói trên.
|
Hình 18.3. Chuyển động của điện tích q vào trong điện trường đều theo phương vuông góc với đường sức điện |
Hình 18.4. Chuyển động ném ngang của vật khối lượng m trong trường trọng lực |
(Trang 73)
| 2. Hãy thảo luận về tác dụng của điện trường đều lên chuyển động của điện tích bay vào điện trường đều theo phương vuông góc với đường sức điện: b) Từ đó dự đoán dạng quỹ đạo chuyển động. |
| Bài tập ví dụ: Hai bản phẳng kim loại có kích thước lớn và bằng nhau, đặt song song với nhau, cách nhau một khoảng d = 24 cm như Hình 18.5. Hiệu điện thế giữa hai bản phẳng là 48 V. Một electron |
Hình 18.5. Electron bay vào điện trường đều giữa hai bản phẳng nhiễm điện trái dấu |
bay vào chính giữa hai bản phẳng theo phương vuông góc với các đường sức điện với vận tốc 200 m/s. Bỏ qua điện trường của Trái Đất, lực cản môi trường, trọng lực tác dụng lên electron. Hãy viết phương trình quỹ đạo của chuyển động.
Giải:
Đặt gốc toạ độ đúng tại điểm electron bắt đầu bay vào điện trường đều. Trục Ox có hướng trùng với vectơ vận tốc ban đầu, trục Oy hướng thẳng đứng lên trên.
Độ lớn cường độ điện trường giữa hai bản phẳng là:
Chú ý rằng vectơ cường độ điện trường hướng từ trên xuống dưới và ngược chiều với Oy nên hình chiếu trên phương Oy sẽ có giá trị âm.
Lực điện tác dụng lên electron chiếu trên phương Oy có giá trị bằng:
– Phương trình chuyển động theo phương Ox:
(1)
– Phương trình chuyển động theo phương Oy:
(2)
– Từ (1) và (2) ta thu được phương trình quỹ đạo của chuyển động:
(3)
Từ phương trình (3) cho thấy electron sẽ chuyển động theo quỹ đạo parabol có bề lõm hướng lên bản phẳng nhiễm điện dương và khi gặp bản phẳng này chuyển động sẽ kết thúc.
Với trường hợp điện tích dương bay vào trong điện trường đều, giải tương tự ta thấy điện tích chuyển động theo quỹ đạo parabol có bề lõm hướng xuống dưới.
(Trang 74)
IV. ỨNG DỤNG

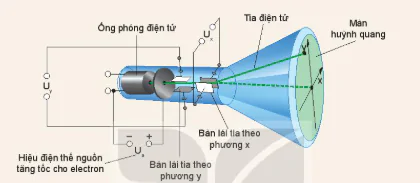

Dao động kí là một loại thiết bị dùng để hiển thị dạng tín hiệu đưa vào. Cấu tạo của một dao động kí gồm bốn bộ phận chính: ống phóng tia điện tử, màn huỳnh quang, súng điện tử, hệ thống lái tia (Hình 18.6). Ống phóng tia điện tử phát ra electron bay qua hai bản lái tia theo phương x và phương y rồi đập lên màn huỳnh quang tạo ra điểm sáng trên màn.
Hình 18.6. Mô hình ống phóng tia điện tử
Ống phóng điện tử
Tia điện tử
Màn huỳnh quang
Bàn lái tia theo phương x
Hiệu điện thế nguồn tăng tốc cho electron
Bàn lái tia theo phương y
Hãy giải thích nguyên tắc hoạt động lái tia điện tử của các bản lái tia trong Hình 18.6.
| 2. Hãy tìm hiểu về công nghệ ion âm không khí được sử dụng rất phổ biến hiện nay (để lọc không khí trong ô tô, trong gia đình, trong nhà xưởng....). Máy hút ẩm (Hình 18.7) có các ion âm được phát ra theo phương vuông góc với đường sức điện trường của Trái Đất. Hãy nêu tác dụng của điện trường đều của Trái Đất đối với chuyển động của chùm ion âm để giải thích cho khả năng lọc bụi trong không khí của chúng. |
Hình 18.7. Máy hút ẩm có công nghệ ion âm lọc không khí |
(Trang 75)
| EM CÓ BIẾT Chúng ta đã biết, ngay sát bề mặt của Trái Đất luôn có một điện trường có phương thẳng đứng, hướng từ trên xuống dưới, có cường độ vào khoảng từ 100 V/m đến 200 V/m. Do đó, khi xét trong một không gian hẹp gần bề mặt của Trái Đất, các đường sức điện trường có thể coi là song song và cách đều, trong khoảng không gian hẹp đó, điện trường do Trái Đất sinh ra có thể coi là điện trường đều. Các hạt bụi, bụi siêu mịn thường nhiễm điện dương, phân tán trong không khí nhưng tập trung nhiều ở gần mặt đất, rất có hại cho sức khoẻ khi chúng ta hít vào trong phổi. Công nghệ ion âm lọc không khí là một công nghệ áp dụng trên nhiều sản phẩm như máy lọc không khí, máy hút ẩm, máy điều hoà,... để làm sạch không khí bằng cách tạo ra ion âm để diệt khuẩn trong không khí, trung hoà các bụi mịn tích điện dương làm chúng rơi xuống đất. |
Máy lọc không khí tạo ra chùm các ion âm  (mỗi ion có khối lượng  , điện tích  có vận tốc ban đầu từ 20 m/s đến 40 m/s theo phương song song với mặt đất và cách mặt đất 50 cm. Điện trường đều đo được ở bề mặt Trái Đất là 114 V/m. Bỏ qua trọng lực và các loại lực cản khác, hãy xác định quỹ đạo của chùm ion âm này. |
| EM ĐÃ HỌC • Điện trường đều là điện trường mà cường độ điện trường tại mọi điểm đều có giá trị bằng nhau về độ lớn, giống nhau về phương và chiều. Các đường sức trong điện trường đều là các đường thẳng song song và cách đều nhau. • Điện trường giữa hai bản phẳng nhiễm điện trái dấu đặt song song là điện trường đều. Cường độ điện trường giữa hai bản phẳng này có độ lớn bằng tỉ số giữa hiệu điện thế giữa hai bản phẳng và khoảng cách giữa chúng: • Khi một điện tích bay vào điện trường đều theo phương vuông góc với đường sức, dưới tác dụng của lực điện trường: vận tốc theo phương song song với đường sức bị biến đổi; vận tốc theo phương vuông góc với đường sức không thay đổi. Kết quả là vận tốc của điện tích liên tục đổi phương và tăng dần độ lớn, quỹ đạo chuyển động trở thành đường parabol. |
| EM CÓ THỂ • Mô tả được ảnh hưởng của điện trường đều lên chuyển động của một điện tích khi bay vào điện trường đều theo phương vuông góc với các đường sức. Từ đó giải thích được nguyên tắc lái tia điện tử trong ống phóng tia điện tử. • Giải thích được cơ chế gia tốc cho electron trong ống phóng tia X, từ đó giúp điều khiển một số đặc tính của chùm tia X theo mong muốn. |
