Vẽ đồ họa 3D với phần mềm GeoGebra | Toán 12 - Tâp 2 | Hoạt động thực hành trải nghiệm - Lớp 12 - Kết Nối Tri Thức Với Cuộc Sống

Toán 12 - Tập 2 - Vẽ đồ họa 3D với phần mềm GeoGebra - Vẽ tam giác Penrose - Vẽ mặt Mobius.


(Trang 85)

AutoCAD và GeoGebra là các phần mềm hỗ trợ vẽ hình 2D, 3D trên máy tính. AutoCAD được sử dụng nhiều trong vẽ thiết kế kiến trúc, kĩ thuật, GeoGebra được dùng nhiều trong giáo dục. Nền tảng toán học cho các phần mềm này là hình học trong mặt phẳng toạ độ (hình 2D) và hình học trong không gian toạ độ (hình 3D). Em hãy trải nghiệm với việc dùng phần mềm GeoGebra cho một số thiết kế 3D.

1. VẼ TAM GIÁC PENROSE

hinh-anh-ve-do-hoa-3d-voi-phan-mem-geogebra-13086-0

Cầu thang bất khả

hinh-anh-ve-do-hoa-3d-voi-phan-mem-geogebra-13086-1

Tam giác Penrose

Tranh “Cầu thang bất khả” cho ta cảm giác rằng có mô hình cầu thang mà từng bước đưa ta lên cao, nhưng cuối cùng thì ta vẫn ở sàn nằm ngang đồng mức nơi xuất phát, đó là một điều không thể.

Hình ảnh “Tam giác Penrose” thể hiện một mô hình trong không gian mà có thể nhìn nó như được ghép từ ba hình hộp chữ nhật cùng kích thước (ứng với ba cạnh) đôi một vuông góc với nhau. Đó cũng là một mô hình không thể thực hiện được trong thực tế.

Nếu tìm trên mạng Internet từ khoá “impossible models”, ta có thể bắt gặp nhiều hình ảnh cho các mô hình mà cũng như Cầu thang bất khả và Tam giác Penrose, chúng khả dĩ, hợp lí ở từng bộ phận, phạm vi hẹp, nhưng tổng thể thì không.

Cấu trúc Cầu thang bất khả (Impossible Straircse) là sáng tạo nghệ thuật của hoạ sĩ Thụy Điển Oscar Reutersvard từ nửa đầu thế kỉ XX. Sau này, nhà Vật lí – Toán học lớn Sir Roger Penrose cũng đưa ra ý tưởng này mà điển hình là “Tam giác Penrose” để nói lên nguyên lí bất khả trong nhận thức cái toàn bộ, rằng nhận thức, mặc dù mỗi ngày một tiến hoá, nhưng không bao giờ đạt đến chỗ biết hết, biết đầy đủ, biết tận cùng. (Theo: F. David Peat (2002), From Certainty to Uncertainty: The Story of Science and Ideas in the Twentieth Century, Joseph Henry Press)

(Trang 86)

Trong hoạt động trải nghiệm này, em hãy theo hướng dẫn sau, để vẽ tam giác Penrose bằng cách dựng các hình hộp chữ nhật và lựa chọn một góc nhìn thích hợp.

Chú ý. Sử dụng giao diện GeoGebra bằng Tiếng Việt: Vào mục Thiết lập, chọn Ngôn ngữ, chọn Tiếng Việt. Các hướng dẫn được đưa ra trong bài học này ứng với phiên bản GeoGebra Classic.

– Bước 1. Mở phần mềm GeoGebra, vào mục Hiển thị và lần lượt lựa chọn các mục sau:

Hiển thị danh sách đối tượng, Vùng làm việc, Hiển thị dạng 3D, Khung nhập lệnh.

hinh-anh-ve-do-hoa-3d-voi-phan-mem-geogebra-13086-2

Hiển thị Các tùy chọn Các công cụ
Hiển thị danh sách đối tượng
Hiển thị Spreadsheet
CAS
Vùng làm việc
Đồ thị 2
Hiển thị dạng 3D
Cách dựng hình
Phép tính xác suất
Bàn phím
Khung nhập lệnh
Thiết kế
Làm tươi chế độ hiển thị
Tính toán lại tất cả đối tượng

– Bước 2: Trong Khung nhập lệnh, lần lượt sử dụng các đoạn lệnh sau:

Đoạn lệnh Ý nghĩa
DaGiac((0, 0, 0), (-1, 0, 0), 4, TrucTung) Hình vuông có toạ độ 2 đỉnh là (0, 0, 0), (−1, 0, 0) và nằm trong mặt phẳng (Oxz).
DaGiac((0, 9, 0), (0, 10, 0), 4, TrucZ) Hình vuông có toạ độ 2 đỉnh là (0, 9, 0), (0, 10, 0) và nằm trong mặt phẳng (Oxy).
DaGiac((-1, 0, 0), (-1, 1, 0), 4, TrucHoanh) Hình vuông có toạ độ 2 đỉnh là (−1, 0, 0), (−1, 1, 0) và nằm trong mặt phẳng (Oyz).
HìnhLăngTrụ(TenDaGiac1, 9) Hình lăng trụ có đáy là TenDagiac1 và chiều cao bằng 9 nằm ở phần dương của trục Oy.
HìnhLăngTrụ(TenDaGiac2, 9) Hình lăng trụ có đáy là TenDagiac2 và chiều cao bằng 9 nằm ở phần dương của trục Oz.
HìnhLăngTrụ(TenDaGiac3, –9) Hình lăng trụ có đáy là TenDagiac3 và chiều cao bằng 9 nằm ở phần âm của trục Ox.
DaGiac((0, 9, 0), (0, 10, 0), (0, 10, 9), (0, 9, 8)) Đa giác có toạ độ 4 đỉnh là (0, 9, 0), (0, 10, 0), (0, 10, 9), (0, 9, 8).

(Trang 87)

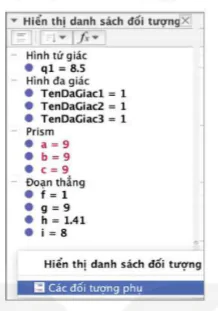

– Bước 3. Di chuyển con trỏ vào khoảng trắng trong khung Hiển thị danh sách đối tượng, sau đó nháy chuột phải, lựa chọn mục Các đối tượng phụ.

hinh-anh-ve-do-hoa-3d-voi-phan-mem-geogebra-13086-3

Hiển thị danh sách đối tượng

– Hình tứ giác

• q1 = 8.5

– Hình đa giác

• TenDaGiac1 = 1

• TenDaGiac2 = 1

• TenDaGiac3= 1

– Prism

• a = 9

• b = 9

• c = 9

– Đoạn thẳng

• f = 1

• g = 9

• h = 1.41

• i = 8

Hiển thị danh sách đối tượng

Các đối tượng phụ

– Bước 4. Di chuyển con trỏ vào mục Hình đa giác trong khung Hiển thị danh sách đối tượng, sau đó nháy chuột phải và lựa chọn mục Hiển thị đối tượng để ẩn 3 hình vuông đã dựng.

hinh-anh-ve-do-hoa-3d-voi-phan-mem-geogebra-13086-4

Hình đa giác

Lựa chọn

Hiển thị TenDaGiac1 trong

Hiển thị đối tượng

a = 9

b = 9

Làm tương tự Bước 4 cho đối tượng Đoạn thẳng và đối tượng Hình tứ giác để ẩn tất cả các đoạn thẳng và tứ giác.

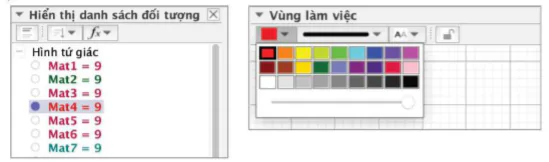

– Bước 5. Trong khung Hiển thị danh sách đối tượng, di chuyển con trỏ đến ô tròn màu trắng của mục Mat4, sau đó nháy chuột để hiển thị Mat4.

Tiếp tục nháy chuột chọn Mat4, di chuyển con trỏ đến biểu tượng Thiết lập màu và sự trong suốt để tô màu cho tứ giác (ở đây ta tô màu đỏ và kéo thanh trượt để ở độ đậm lớn nhất).

hinh-anh-ve-do-hoa-3d-voi-phan-mem-geogebra-13086-5

Hiển thị danh sách đối tượng

– Hình tứ giác

Mat1 = 9

Mat2 = 9

Mat3 = 9

Mat4 = 9

Mat5 = 9

Mat6 = 9

Mat7 = 9

Vùng làm việc

Làm tương tự Bước 5 cho các đối tượng:

Mat12 (ở đây ta tô màu đỏ);

Mat7, Mat11 (ở đây ta tô hai mặt này màu xanh da trời);

Mat2, q1 (ở đây ta tô hai mặt này màu xanh lá cây).

(Trang 88)

– Bước 6. Di chuyển con trỏ vào khoảng trắng trong khung Vùng làm việc, chọn công cụ hinh-anh-ve-do-hoa-3d-voi-phan-mem-geogebra-13086-6 chèn nút tạo góc nhìn thích hợp.

Sau đó nháy chuột vào khoảng trắng trong khung Vùng làm việc, cửa sổ mới được bật ra, điền tên tiêu đề, chẳng hạn “TamgiacPenrose” và GeoGebra Scrip, chẳng hạn “setview diretion [(−1, − 1, −1)]”.

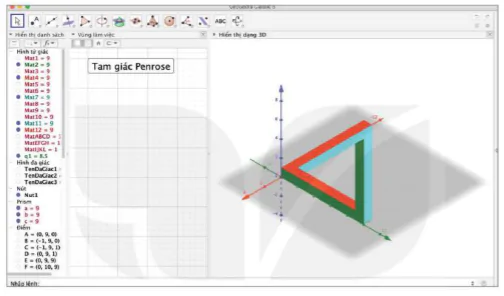

Sau khi tạo nút xong, nháy chuột vào nút Tam giác Penrose vừa tạo sẽ thu được hình vẽ sau.

hinh-anh-ve-do-hoa-3d-voi-phan-mem-geogebra-13086-7

Thanh trượt

Chèn chữ

Chèn ảnh

Chèn nút

Hộp chọn để hiện / ẩn đối tượng

Chèn hộp nhập dữ liệu

hinh-anh-ve-do-hoa-3d-voi-phan-mem-geogebra-13086-8

Tam giác Penrose

2. VẼ MẶT MOBIUS

hinh-anh-ve-do-hoa-3d-voi-phan-mem-geogebra-13086-9

Mặt cầu

hinh-anh-ve-do-hoa-3d-voi-phan-mem-geogebra-13086-10

Mặt trụ

hinh-anh-ve-do-hoa-3d-voi-phan-mem-geogebra-13086-11

Mặt Mobius

Từ một mảnh giấy hình chữ nhật ABCD, nếu dán hai mép AB và DC trùng nhau mà điểm A trùng điểm D, điểm B trùng điểm C thì ta được một hình có dạng mặt trụ, nhưng nếu dán hai mép AB và CD trùng nhau mà điểm A trùng điểm C, điểm B trùng điểm D thì ta sẽ được một hình có dạng gọi là mặt Mobius. Đối với mỗi mô hình có dạng mặt cầu, mặt trụ (hay nhiều mặt khác), ta có thể hình dung rõ rằng mỗi chúng có hai phía: trong và ngoài. Nhưng mô hình có dạng mặt Mobius không phân thành hai phía trong, ngoài như vậy.

Giả sử mảnh giấy hình chữ nhật nói trên có một mặt màu xanh và một mặt màu đỏ. Mặt trụ được tạo từ mảnh giấy đó có hai phía ứng với hai màu. Giả sử một con kiến đang bám ở phía này của mặt trụ, nếu không được phép leo qua mép mặt trụ, thì nó không thể bò sang phía còn lại của mặt trụ. Trong khi đó, đối với mặt Mobius tạo từ mảnh giấy đó, con kiến có thể

(Trang 89)

bò từ một vị trí ở phần giấy được tô màu đỏ sang bất kì vị trí nào ở phần giấy được tô màu xanh mà không cần leo qua mép của mặt Mobius.

Trong không gian toạ độ Oxyz, tập những điểm có toạ độ (x; y; z) được xác định bởi

hinh-anh-ve-do-hoa-3d-voi-phan-mem-geogebra-13086-12

(với u, v là các tham số thay đổi, thoả mãn 0 ≤ u < 2π và −1 ≤ v ≤ 1), là một mặt Mobius.

Ta có thể sử dụng phần mềm GeoGebra để vẽ mặt Mobius trên theo các bước sau:

– Bước 1. Mở phần mềm GeoGebra, vào mục Phối cảnh Vẽ đồ hoạ 3D, chọn hiển thị hệ trục toạ độ, Show Plane.

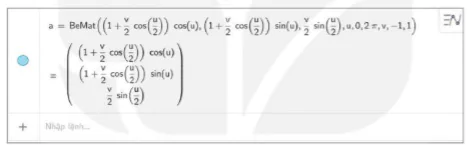

– Bước 2. Trong ô Nhập lệnh, nhập phương trình của mặt Mobius như sau:

hinh-anh-ve-do-hoa-3d-voi-phan-mem-geogebra-13086-13

hinh-anh-ve-do-hoa-3d-voi-phan-mem-geogebra-13086-14

hinh-anh-ve-do-hoa-3d-voi-phan-mem-geogebra-13086-15

Trên màn hình hiển thị hình vẽ:

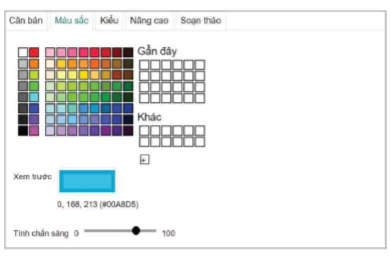

hinh-anh-ve-do-hoa-3d-voi-phan-mem-geogebra-13086-16– Bước 3. Để đổi màu cho hình vẽ, chọn mặt cần đổi màu trong ô Nhập lệnh, nháy chuột phải và chọn Thiết lập. Trong mục Thiết lập, chọn mục Màu sắc:

hinh-anh-ve-do-hoa-3d-voi-phan-mem-geogebra-13086-17

Căn bản

Màu sắc

Kiểu Nâng cao

Soạn thảo

Gần đây

Khác

Xem trước

Tính chắn sáng
