I - NỘI DUNG BẢN VẼ NHÀ
Bản vẽ nhà là một loại bản vẽ xây dựng thường dùng.
Bản vẽ nhà gồm các hình biểu diễn (mặt bằng, mặt đứng, mặt cắt) và các số liệu xác định hình dạng, kích thước, cấu tạo của ngồi nhà.

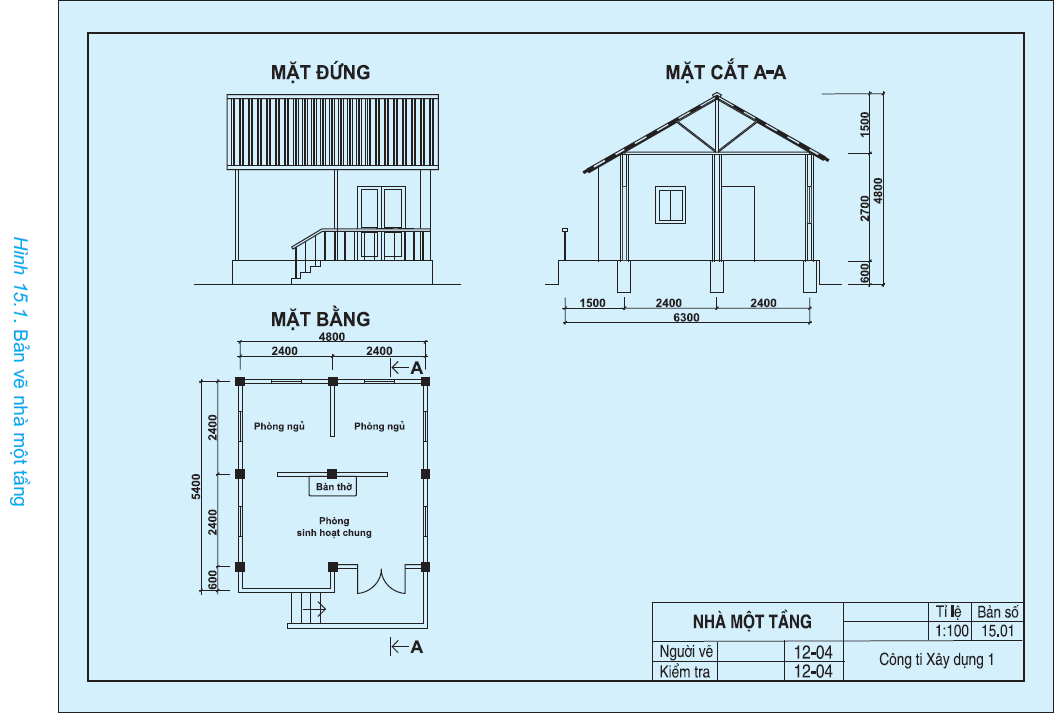

Hãy xem bản vẽ nhà một tầng (h. 15.1) để hiểu rõ những nội dung của bản vẽ nhà.
a) Mặt bằng: là hình cắt mặt bằng của ngôi nhà, nhằm diễn tả vị trí, kích thước các tường, vách, cửa đi, cửa sổ, các thiết bị, đồ đạc... Mặt bằng là hình biểu diễn quan trọng nhất của bản vẽ nhà.
b) Mặt đứng: là hình chiếu vuông góc các mặt ngoài của ngôi nhà lên mặt phẳng chiếu đứng hoặc mặt phẳng chiếu cạnh, nhằm biểu diễn hình dạng bên ngoài gồm có mặt chính, mặt bên...
c) Mặt cắt: là hình cắt có mặt phẳng cắt song song với mặt phẳng chiếu đứng hoặc mặt phẳng chiếu cạnh, nhằm biểu diễn các bộ phận và kích thước của ngôi nhà theo chiều cao.
II - KÍ KIỆU QUY ƯỚC MỘT SỐ BỘ PHẬN CỦA NGÔI NKÀ

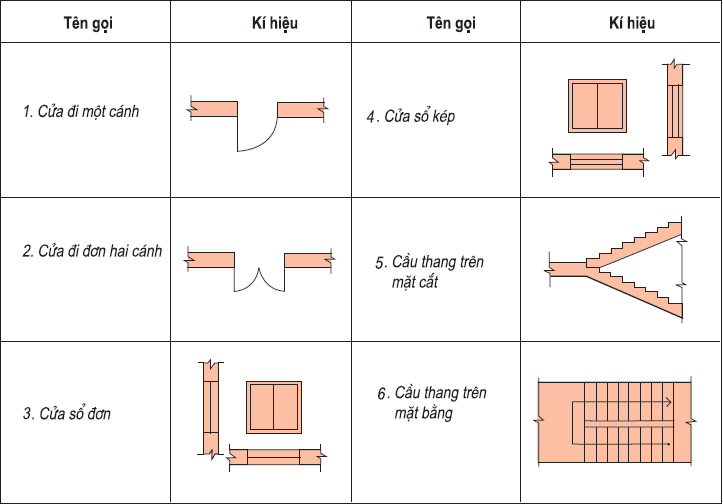

Trên bản vẽ nhà thường dùng những kí hiệu quy ước để vẽ một số bộ phận của ngôi nhà như bảng 15.1.
Bảng 15.1. Kí hiệu quy ước một số bộ phận của ngôi nhà
Các kí hiệu trong bảng 15.1 diễn tả các bộ phận của ngôi nhà ở các hình biểu diễn nào?
III - ĐỌC BẢN VẼ NHÀ
Cách đọc bản vẽ nhà tương tự như cách đọc bản vẽ lắp ở bài 13. Thường đọc theo trình tự như bảng 15.2 (lấy bản vẽ nhà hình 15.1 làm ví dụ).
Bảng 15.2. Trình tự đọc bản vẽ nhà
| Trình tự đọc | Nội dung cần hiểu | Bản vẽ nhà một tầng (h.15.1) |
| 1. Khung tên | - Tên gọi ngôi nhà - Tỉ lệ bản vẽ | - Nhà một tầng - 1 : 100 |
| 2. Hình biểu diễn | - Tên gọi hình chiếu - Tên gọi mặt cắt | - Mặt đứng - Mặt cắt A-A, mặt bằng |
| 3. Kích thước | - Kích thước chung - Kích thước từng bộ phận | - 6300, 4800, 4800 - Phòng sinh hoạt chung: (4800 x 2400) + (2400 x 600) Phòng ngủ: 2400 x 2400 Hiên rộng: 1500 x 2400 Nền cao: 600 Tường cao: 2700 Mái cao: 1500 |
| 4. Các bộ phận | - Số phòng - Số cửa đi và số cửa sổ - Các bộ phận khác | - 3 phòng - 1 cửa đi 2 cánh, 6 cửa sổ đơn - 1 hiên có lan can |
Để bổ sung cho bản vẽ nhà, người ta thường dùng hình chiếu phối cảnh của ngôi nhà (h.15.2).
Cần luyện tập nhiều để nâng cao kĩ năng đọc bản vẽ nhà.
Ghi nhớ
1. Bản vẽ nhà gồm các hình biểu diễn (mặt bằng, mặt đứng, mặt cắt...) và các số liệu xác định hình dạng, kích thước và kết cấu của ngôi nhà.
2. Cần luyện tập đọc nhiều để nâng cao kĩ năng đọc bản vẽ nhà nói riêng và bản vẽ kĩ thuật nói chung.
Câu hỏi
1. Bản vẽ nhà gồm những hình biểu diễn nào? Chúng thường được đặt ở những vị trí nào trên bản vẽ?
2. Các hình biểu diễn của bản vẽ thể hiện các bộ phận nào của ngôi nhà?
3. Trình tự đọc bản vẽ nhà như thế nào?
