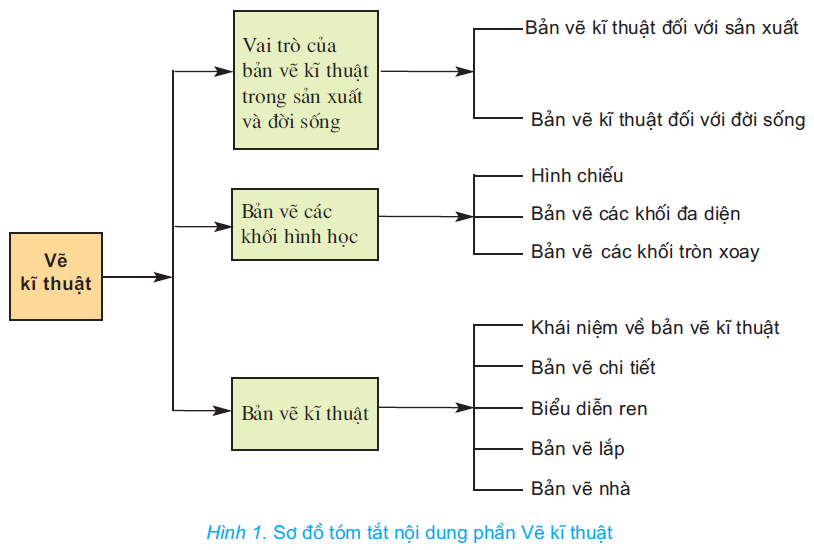

Nội dung phần Vẽ kĩ thuật được tóm tắt bằng sơ đồ sau:

Câu hỏi và bài tập

Câu hỏi

1. Vì sao phải học Vẽ kĩ thuật?

2. Thế nào là bản vẽ kĩ thuật? Bản vẽ kĩ thuật dùng để làm gì?

3. Thế nào là phép chiếu vuông góc? Phép chiếu này dùng để làm gì?

4. Các khối hình học thường gặp là những khối nào?

5. Hãy nêu đặc điểm hình chiếu của khối đa diện.

6. Khối tròn xoay thường được biểu diễn bằng các hình chiếu nào?

7. Thế nào là hình cắt? Hình cắt dùng để làm gì?

8. Kể một số loại ren thường dùng và công dụng của chúng.

9. Ren được vẽ theo quy ước như thế nào?

10. Kể một số bản vẽ thường dùng và công dụng của chúng.

Bài tập

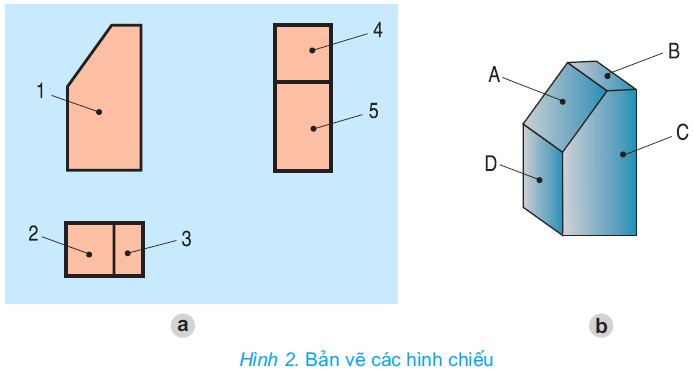

1. Cho vật thể và bản vẽ ba hình chiếu của nó (h. 2). Hãy đánh dấu (x) vào bảng 1 để chỉ sự tương quan giữa các mặt A, B, C, D của vật thể với các hình chiếu 1, 2, 3, 4, 5 của các mặt.

Bảng 1

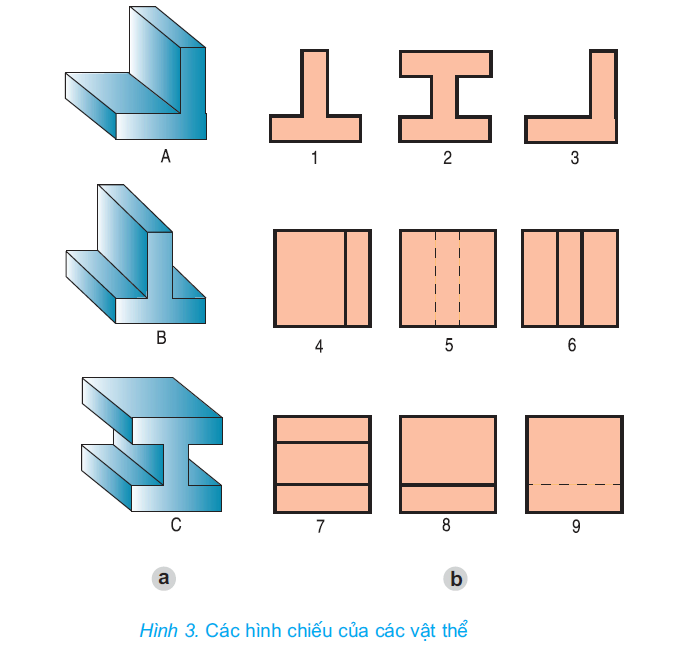

2. Cho các hình chiếu đứng 1, 2, 3; hình chiếu bằng 4, 5, 6; hình chiếu cạnh 7, 8, 9 và các vật thể A, B, C (h.3). Hãy điền số thích hợp vào bảng 2 để chỉ rõ sự tương quan giữa các hình chiếu với vật thể.

Bảng 2

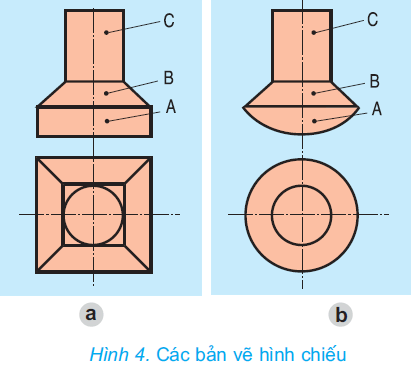

3. Đọc bản vẽ các hình chiếu (h.4a và h.4b), sau đó đánh dấu (x) vào bảng 3 và 4 để chỉ rõ sự tương quan giữa các khối với hình chiếu của chúng.

Bảng 3

Bảng 4

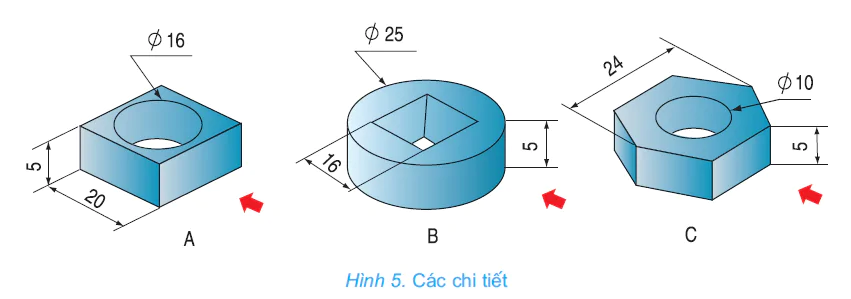

4. Hãy vẽ hình cắt (ở vị trí hình chiếu đứng) và hình chiếu bằng của các chi tiết A, B, C (h.5) theo kích thước đã cho.

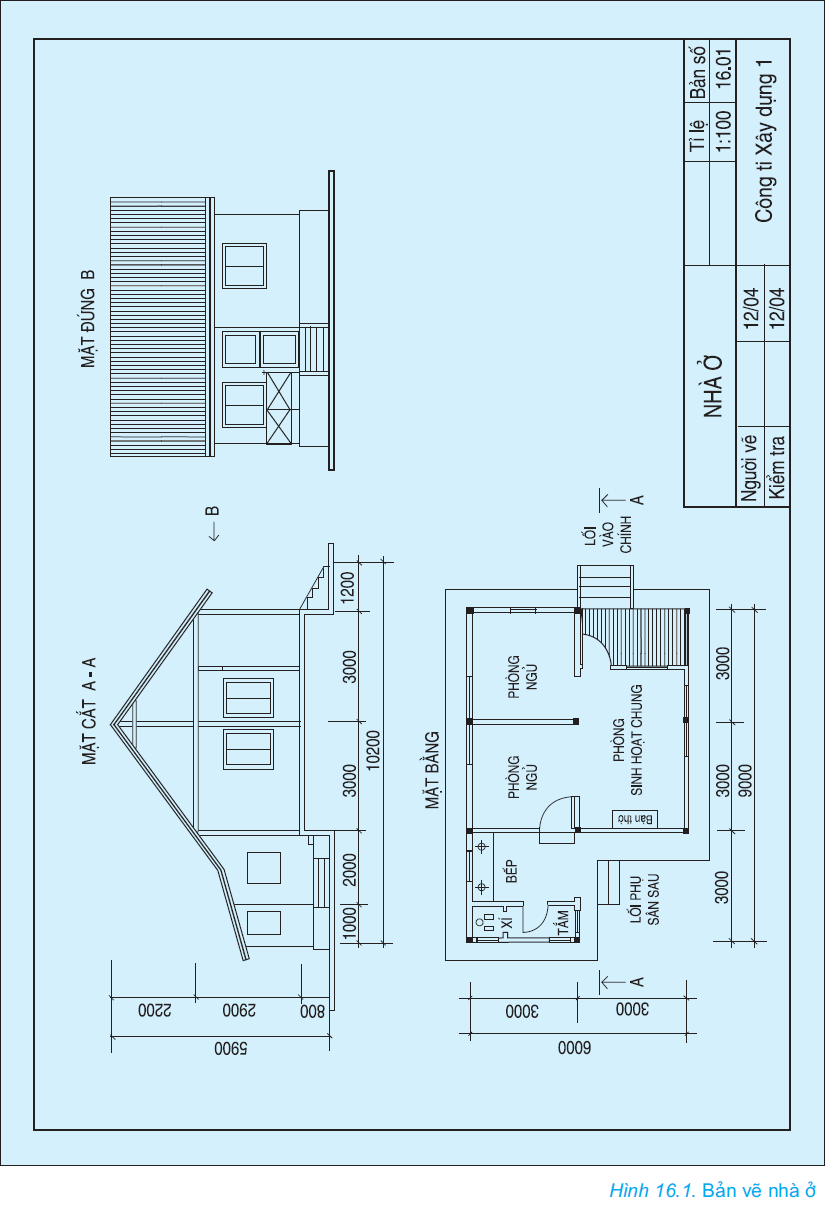

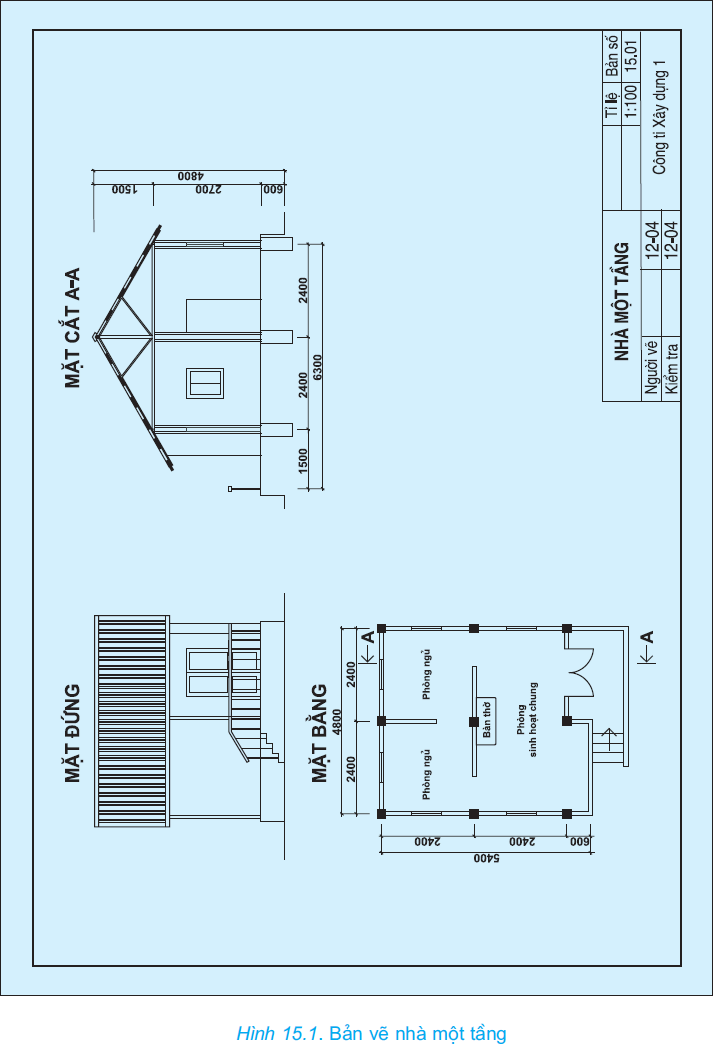

5. Đọc lại các bản vẽ chi tiết, bản vẽ lắp, bản vẽ nhà trong SGK.
