MỤC TIÊU
SAU BÀI NÀY EM SẼ:
• Biết được khái niệm về thiết kế đồ hoạ, phân biệt được đồ hoạ vectơ và đồ hoạ điểm ảnh.
• Sử dụng được các chức năng cơ bản của phần mềm thiết kế đồ hoạ Inkscape để vẽ hình đơn giản.
KHỞI ĐỘNG
Em hãy quan sát hai hình sau và đưa ra nhận xét về màu sắc, độ nét và sự đa dạng các chi tiết của mỗi hình.
Hình 12.1a
Hình 12.1b
1. THIẾT KẾ ĐỒ HOẠ HỘI TRI THÀNH
| Hoạt động 1: So sánh giữa ảnh chụp và hình vẽ Thảo luận về sự khác nhau giữa ảnh chụp và hình vẽ bằng phần mềm. |
Thiết kế đồ hoạ (graphic design) là quá trình thiết kế các thông điệp truyền thông bằng hình ảnh; giải quyết vấn đề thông qua sự kết hợp giữa hình ảnh, kiểu chữ với ý tưởng để truyền tải thông tin đến người xem.
Có hai loại đồ hoạ cơ bản: đồ hoạ điểm ảnh (bitmap) và đồ hoạ vectơ (vector). Trong đồ hoạ điểm ảnh, hình ảnh được tạo thành từ các điểm ảnh (pixel), mỗi điểm ảnh có màu riêng. Trong đồ hoạ vectơ, hình ảnh được xác định theo đường nét, mỗi một đường có điểm đầu và điểm cuối, được tính bằng một phương trình toán học. Sự khác biệt trong hai loại đồ hoạ này thể hiện rõ khi phóng to hình ảnh. Trong ví dụ ở phần khởi động, Hình 12.1a là ảnh chụp có độ chi tiết cao, đa dạng về màu sắc nhưng có thể bị nhoè, vỡ hình khi phóng to – hình bitmap, còn Hình 12.1b là hình vẽ bằng phần mềm thường là tổ hợp từ các hình khối đơn giản, số màu ít và giữ nguyên độ nét khi phóng to hay thu nhỏ – hình vectơ.

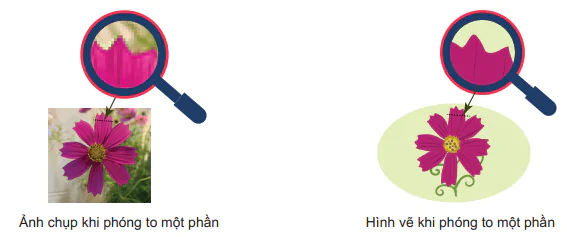

Ảnh chụp khi phóng to một phần
Hình vẽ khi phóng to một phần
Hình 12.2. Phóng to một phần ảnh gốc
So sánh giữa đồ hoạ điểm ảnh và đồ hoạ vectơ:
| Đồ hoạ điểm ảnh | Đồ hoạ vectơ |
| Định nghĩa bằng tập điểm. | Định nghĩa bằng phương trình toán học. |
| Phù hợp chỉnh sửa ảnh, nhiều chi tiết, màu sắc liền mạch và chân thực. | Phù hợp tạo logo, minh hoạ và bản vẽ kĩ thuật,... |
| Phóng to có ảnh hưởng chất lượng hình. | Có thể co dãn mà không bị vỡ hình. |
| Ảnh lớn, độ chi tiết cao tương ứng tệp có kích thước lớn. | Tạo bản in với kích thước tuỳ ý, độ lớn của tệp không thay đổi. |
| Không thể chuyển sang đồ hoạ vectơ mà giữ nguyên chất lượng. | Dễ dàng chuyển sang đồ hoạ điểm ảnh. |
| • Thiết kế đồ hoạ là tạo ra sản phẩm bằng hình ảnh, chữ để truyền tải thông tin đến người xem. • Hai loại đồ hoạ là đồ hoạ điểm ảnh (bitmap) và đồ hoạ vectơ. |
Câu hỏi
1. Ảnh chụp là loại đồ hoạ nào?
2. Tại sao dùng đồ hoạ vectơ phù hợp hơn dùng đồ hoạ điểm ảnh khi thiết kế logo?
2. PHẦN MỀM ĐỖ HOẠ
| Hoạt động 2: Phần mềm đồ hoạ Minh muốn thiết kế logo cho câu lạc bộ bóng đá của trường nhưng bạn ấy không biết bắt đầu từ đâu. Theo em, Minh cần những gì? |
Để tạo ra một logo, trước tiên bạn Minh cần có phần mềm thiết kế đồ hoạ cài trên máy tính. Có hai loại phần mềm đồ hoạ:
– Phần mềm tạo, chỉnh sửa hình vectơ: Adobe Illustrator, CorelDRAW, Inkscape,...
− Phần mềm xử lí ảnh bitmap: Adobe Photoshop, GIMP,...
Trang 65
Inkscape, GIMP là các phần mềm được sử dụng miễn phí. Tuỳ vào tính chất của công việc cần chọn loại phần mềm phù hợp. Ví dụ để thiết kế các sản phẩm cần in với kích thước đa dạng như logo, biển quảng cáo,... thì chọn phần mềm Inkscape, để xử lí ảnh dùng phần mềm GIMP.
a) Tải và cài đặt phần mềm
Tải phần mềm tại địa chỉ: https://inkscape.org/release/inkscape-1.0/. Chọn phiên bản tương ứng với hệ điều hành đang sử dụng (Windows (32/64 bits), MacOS, ...) để tải về máy. Sau khi tải xong, cài đặt theo hướng dẫn.
b) Giao diện của Inkscape
Nháy đúp chuột vào biểu tượng
để khởi động phần mềm Inskcape. Màn hình làm việc của Inkscape tương tự như sau:

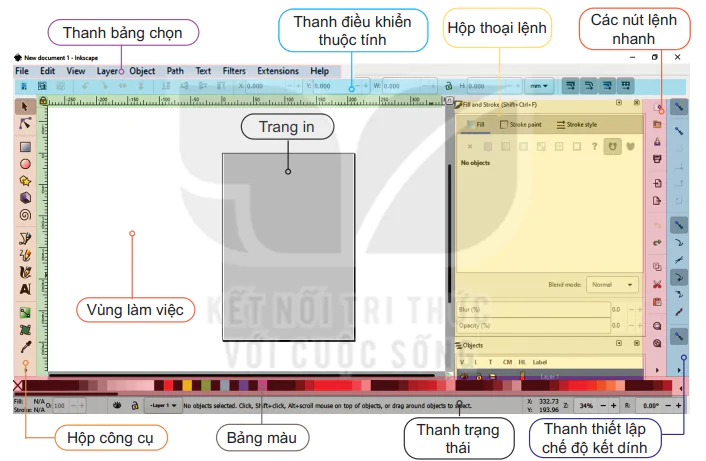

Thanh bảng chọn
Thanh điều khiển thuộc tính
Hộp thoại lệnh
Các nút lệnh nhanh
Vùng làm việc
Trang in
Hộp công cụ
Bảng màu
Thanh trạng thái
Hình 12.3. Màn hình làm việc của Inkscape 1.0.1
Thanh bảng chọn (Menu bar): Chứa các lệnh thường dùng liên quan đến tệp tin, các lệnh tạo và biến đổi đối tượng.
Hộp công cụ (Tool box): chứa các công cụ để khỏi tạo, vẽ, điều chỉnh các đối tượng đồ hoạ. Đây là các công cụ làm việc chính, cơ bản của phần mềm.
Thanh điều khiển thuộc tính (Tool control bar): chứa thuộc tính của đối tượng đang được lựa chọn, các thuộc tính thay đổi tuỳ theo đối tượng đang chọn.
Vùng làm việc (Canvas): là toàn bộ phần nền trắng, ta sẽ thực hiện việc thêm các đối tượng vào để thu được hình vẽ. Phần trang in ứng với kích thước khi in của sản phẩm.
Bảng màu (Color Palette): chứa các màu có sẵn để thiết lập màu tố và màu vẽ của đối tượng.
Thanh trạng thái (Status bar): chứa chỉ báo kiểu, lớp vẽ hiện tại, vị trí con trỏ, mức thu phóng hiện tại, thay đổi kích thước cửa sổ,...
Trang 66
| • Có hai loại phần mềm đồ hoạ: Phần mềm tạo, chỉnh sửa hình vectơ và phần mềm xử lí ảnh bitmap. • Inkscape là phần mềm miễn phí để tạo, chỉnh sửa sản phẩm đồ hoạ vectơ. |
Câu hỏi
1. Cần thiết kế một bộ các sản phẩm bút, sổ, danh thiếp, bì thư, túi giấy. Theo em nên dùng phần mềm nào?
A. Photoshop.
B. Inkscape.
2. Em hãy cho biết có thể vẽ hình vào đâu trên màn hình làm việc của Inkscape.
A. Toàn bộ vùng làm việc.
B. Trong khu vực trang in.
3. CÁC ĐỐI TƯỢNG ĐỒ HOẠ CỦA HÌNH VẼ
| Hoạt động 3: Sắp xếp các đối tượng Nếu chúng ta có một quả dưa hấu và một quả cam ở trên bàn. Xác định xem cần xếp hai quả này như thế nào để: a) Nhìn thấy đủ cả hai quả, không quả nào bị che khuất. b) Chỉ nhìn thấy quả dưa hấu. c) Nhìn thấy đủ quả cam, quả dưa hấu bị che một phần. d) Nhìn thấy đủ quả dưa hấu, quả cam bị che một phần. |
Khi em khởi động Inkscape, phần mềm sẽ mở một tệp trống và sẵn sàng để cho em vẽ hình. Em cũng có thể tạo tệp mới bằng lệnh File/New... hoặc nhấn tổ hợp phím Ctrl + N.
Các đối tượng được thêm vào hình bằng cách tạo ra các bản sao của các đối tượng đã có trong vùng làm việc hoặc chọn đối tượng từ hộp công cụ và vẽ vào vùng làm việc. Các đối tượng sẽ xuất hiện theo thứ tự lớp, đối tượng vẽ trước sẽ ở lớp dưới, đối tượng này có thể bị che khuất toàn bộ hay một phần bởi các đối tượng vẽ sau ở lớp trên.
Để thêm các đối tượng có sẵn trên hộp công cụ như hình chữ nhật, hình vuông, hình tròn, hình elip, cung tròn, ngôi sao, đa giác, hình xoắn ốc hoặc vẽ đối tượng tự do hay chèn chữ, ta thực hiện theo ba bước:
Bước 1: Chọn công cụ tương ứng trên hộp công cụ.

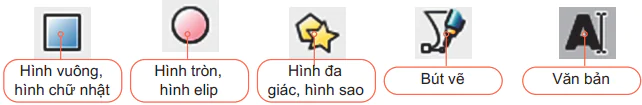

Hình vuông, hình chữ nhật
Hình tròn, hình elip
Hình đa giác, hình sao
Bút vẽ
Văn bản
Hình 12.4. Một số công cụ có sẵn trong hộp công cụ
Bước 2: Chỉnh tuỳ chọn trong thanh điều khiển thuộc tính nếu cần.
Bước 3: Xác định vị trí hình vẽ trong vùng làm việc, kéo thả chuột để vẽ hình.
Ta có thể chọn đối tượng trên hình vẽ bằng cách chọn công cụ Select
Trang 67
Để chọn màu cho một đối tượng, ta cần xác định màu tô (Fill Color) và màu vẽ (Stroke Color). Ta chọn màu tô và màu vẽ trên bảng màu (lưu ý để chọn màu vẽ cần nhấn giữ phím Shift khi chọn màu).
Sau khi hoàn thành việc vẽ hình, em lưu tệp bằng lệnh File/Save hoặc nhấn tổ hợp phím Ctrl + S. Phần mềm Inkscape lưu lại sản phẩm đã tạo dưới dạng tệp hình vectơ có phần mở rộng là svg.
| Mỗi hình vẽ bao gồm các đối tượng đồ hoạ. Các đối tượng này sẽ xuất hiện theo thứ tự lớp, các đối tượng vẽ trước sẽ ở lớp dưới, đối tượng vẽ sau sẽ ở lớp trên. Ta có thể thay đổi thứ tự lớp của đối tượng. |
Theo em, thanh công cụ nào được sử dụng nhiều nhất trong Inkscape?
A. Bảng màu.
C. Thanh điều khiển thuộc tính.
B. Thanh thiết lập chế độ kết dính.
D. Hộp công cụ.
C) THỰC HÀNH

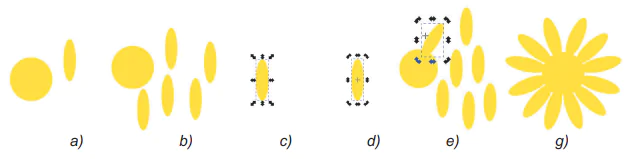

Nhiệm vụ 1. Vẽ một bông hoa (Hình 12.5). Hướng dẫn.
Bước 1: Chọn công cụ
trên hộp công cụ, vẽ hình tròn và hình elip là đài hoa và
cánh hoa, chọn màu bông hoa ở bảng màu (Hình 12.5a).
Bước 2: Chọn hình elip rồi nháy nút phải chuột, chọn Duplicate để có các bản sao của cánh hoa (Hình 12.5b).
Bước 3: Quay cánh hoa và di chuyển đến vị trí phù hợp.
– Chọn công cụ k trên hộp công cụ. Nháy chuột lên một cánh hoa, nháy lần một để hiển thị chế độ phóng to thu nhỏ (Hình 12.5c), nhảy lần hai để hiển thị chế độ quay (Hình 12.5d).
– Nháy chuột vào các mũi tên, kéo thả chuột để điều chỉnh cánh hoa quay hướng phù hợp (Hình 12.5e).
- Nháy chuột vào cánh hoa và di chuyển đến vị trí phù hợp (Hình 12.5g).
