Thực hành đo tiêu cự của thấu kính hội tụ


(Trang 47)

MỤC TIÊU

  • Đo được tiêu cự của thấu kính hội tụ bằng dụng cụ thực hành.

Ta đã biết, khi chiếu chùm sáng song song với trục chính của một thấu kính hội tụ thì chùm tia ló sẽ đi qua tiêu điểm chính của thấu kính. Vậy để đo tiêu cự của thấu kính hội tụ có thể dùng phương án đo trực tiếp khoảng cách từ quang tâm O tới tiêu điểm chính F hay không? Cách đo này có nhược điểm gì?
hinh-anh-bai-9-thuc-hanh-do-tieu-cu-cua-thau-kinh-hoi-tu-5713-0

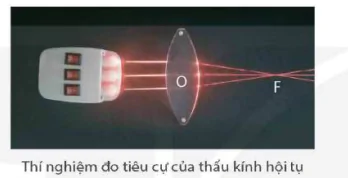

Thí nghiệm đo tiêu cự của thấu kính hội tụ

I – Chuẩn bị

1. Dụng cụ

- Nguồn sáng (1);

- Vật sáng bằng kính mờ, hình chữ F (2);

- Thấu kính hội tụ (3);

- Màn chắn (4);

- Giá quang học đồng trục (5);

- Nguồn điện, dây nổi (6).

hinh-anh-bai-9-thuc-hanh-do-tieu-cu-cua-thau-kinh-hoi-tu-5713-1

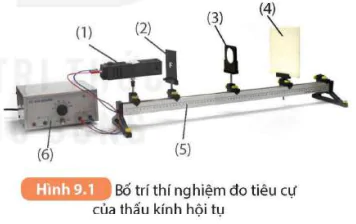

Hình 9.1 Bố trí thí nghiệm đo tiêu cự của thấu kính hội tụ

2. Đo tiêu cự của thấu kính hội tụ bằng phương pháp đối xứng (phương pháp Silbermann)

Dựng ảnh của một vật AB có độ cao h, đặt vuông góc với trục chính của thấu kính hội tụ và cách thấu kính một khoảng d = 2f (f là tiêu cự của thấu kính).

1. Dựa vào hình vẽ để chứng minh rằng trong trường hợp này, khoảng cách từ ảnh đến thấu kính và khoảng cách từ vật đến thấu kính bằng nhau.

2. Ảnh này có kích thước như thế nào so với vật?

3. Chứng minh công thức tính tiêu cự trong trường hợp này: hinh-anh-bai-9-thuc-hanh-do-tieu-cu-cua-thau-kinh-hoi-tu-5713-2 Trong đó, d' là khoảng cách từ ảnh của vật đến thấu kính.
(Trang 48)

II – Cách tiến hành

- Bước 1: Đo chiều cao h của vật hình chữ E.
- Bước 2: Bố trí thí nghiệm như Hình 9.1. Đặt vật và màn chắn sát thấu kính, dịch đồng thời vật và màn chắn ra xa dần thấu kính những khoảng bằng nhau cho đến khi quan sát được ảnh rõ nét trên màn chắn thì ghi lại giá trị d và d' vào vở theo mẫu Bảng 9.1.
- Bước 3: Đo chiều cao h' của ảnh.
- Lặp lại thí nghiệm hai lần nữa, ghi kết quả vào vở theo mẫu Bảng 9.1. Tính giá trị trung bình của d và d', rồi tính giá trị trung bình của tiêu cự hinh-anh-bai-9-thuc-hanh-do-tieu-cu-cua-thau-kinh-hoi-tu-5713-3

III – Kết quả

BÁO CÁO THỰC HÀNH
Họ và tên: ... Lớp: ...
1. Mục đích thí nghiệm
Đo tiêu cự của thấu kính hội tụ bằng dụng cụ thực hành.
2. Chuẩn bị
Dụng cụ thí nghiệm: ...
3. Các bước tiến hành
Mô tả các bước tiến hành: ...
4. Kết quả thí nghiệm
Hoàn thành bảng ghi kết quả thí nghiệm đo tiêu cự của thấu kính hội tụ theo mẫu Bảng 9.1.

Bảng 9.1

Lần đo Khoảng cách từ vật đến màn (mm) Khoảng cách từ ảnh đến màn (mm) Chiều cao của vật (mm) Chiều cao của ảnh (mm)
1 hinh-anh-bai-9-thuc-hanh-do-tieu-cu-cua-thau-kinh-hoi-tu-5713-4 hinh-anh-bai-9-thuc-hanh-do-tieu-cu-cua-thau-kinh-hoi-tu-5713-5
hinh-anh-bai-9-thuc-hanh-do-tieu-cu-cua-thau-kinh-hoi-tu-5713-6 hinh-anh-bai-9-thuc-hanh-do-tieu-cu-cua-thau-kinh-hoi-tu-5713-7
2 hinh-anh-bai-9-thuc-hanh-do-tieu-cu-cua-thau-kinh-hoi-tu-5713-8 hinh-anh-bai-9-thuc-hanh-do-tieu-cu-cua-thau-kinh-hoi-tu-5713-9 hinh-anh-bai-9-thuc-hanh-do-tieu-cu-cua-thau-kinh-hoi-tu-5713-10
hinh-anh-bai-9-thuc-hanh-do-tieu-cu-cua-thau-kinh-hoi-tu-5713-11
3 hinh-anh-bai-9-thuc-hanh-do-tieu-cu-cua-thau-kinh-hoi-tu-5713-12 hinh-anh-bai-9-thuc-hanh-do-tieu-cu-cua-thau-kinh-hoi-tu-5713-13 hinh-anh-bai-9-thuc-hanh-do-tieu-cu-cua-thau-kinh-hoi-tu-5713-14 hinh-anh-bai-9-thuc-hanh-do-tieu-cu-cua-thau-kinh-hoi-tu-5713-15
Trung bình hinh-anh-bai-9-thuc-hanh-do-tieu-cu-cua-thau-kinh-hoi-tu-5713-16 hinh-anh-bai-9-thuc-hanh-do-tieu-cu-cua-thau-kinh-hoi-tu-5713-17 hinh-anh-bai-9-thuc-hanh-do-tieu-cu-cua-thau-kinh-hoi-tu-5713-18 hinh-anh-bai-9-thuc-hanh-do-tieu-cu-cua-thau-kinh-hoi-tu-5713-19

Giá trị trung bình của tiêu cự:

Thực hiện các yêu cầu và trả lời các câu hỏi sau:hinh-anh-bai-9-thuc-hanh-do-tieu-cu-cua-thau-kinh-hoi-tu-5713-20


1. Nhận xét về chiều cao hinh-anh-bai-9-thuc-hanh-do-tieu-cu-cua-thau-kinh-hoi-tu-5713-21 của vật và chiều cao hinh-anh-bai-9-thuc-hanh-do-tieu-cu-cua-thau-kinh-hoi-tu-5713-22 của ảnh.

2. So sánh giá trị hinh-anh-bai-9-thuc-hanh-do-tieu-cu-cua-thau-kinh-hoi-tu-5713-23 với số liệu tiêu cự ghi trên thấu kính.
3. So sánh ưu điểm và nhược điểm khi đo tiêu cự thấu kính hội tụ bằng phương pháp Silbermann với phương án đo trực tiếp khoảng cách từ quang tâm O tới tiêu điểm chính F như phần mở đầu.

(Trang 49)

EM ĐÃ HỌC

  • Cách đo tiêu cự của thấu kính hội tụ theo phương pháp Silbermann.

EM CÓ THỂ

  • Đo được tiêu cự của thấu kính hội tụ theo những phương pháp khác nhau.

Người ta có thể sử dụng phương pháp hoán vị (phương pháp Bessel) để xác định tiêu cự của thấu kính hội tụ như sau: Đặt vật, thấu kính hội tụ, màn chắn thẳng hàng trên một trục. Dịch chuyển thấu kính tới các vị trí khác nhau để tìm hai vị trí thu được ảnh rõ nét trên màn chắn (Hình 9.2). Xác định khoảng cách giữa vật và màn chắn (L), khoảng cách giữa hai vị trí của thấu kính cho ảnh rõ nét trên màn chắn (/), ta tính được tiêu cự của thấu kính:

hinh-anh-bai-9-thuc-hanh-do-tieu-cu-cua-thau-kinh-hoi-tu-5713-24

hinh-anh-bai-9-thuc-hanh-do-tieu-cu-cua-thau-kinh-hoi-tu-5713-25

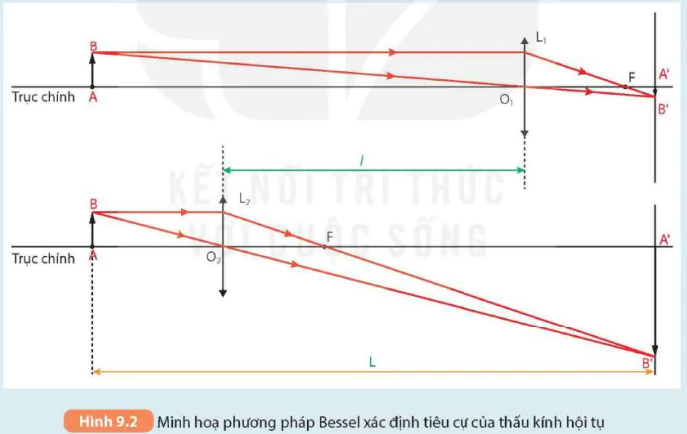

Hình 9.2 Minh họa phương pháp Bessel xác định tiêu cự của thấu kính hội tụ
