Bài 19: Những Yếu Tố Ảnh Hưởng Đến Thiết Kế Kĩ Thuật | Công Nghệ 10 | Chương III: Thiết Kế Kĩ Thuật - Lớp 10 - Kết Nối Tri Thức Với Cuộc Sống

Trang 109

Sau khi học xong bài này, em sẽ:

Phân tích được các yếu tố ảnh hưởng trong quá trình thiết kế kĩ thuật.

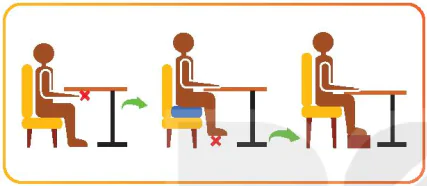

Hình 19.1

Hình 19.1 là các bộ bàn, ghế được thiết kế để ngồi làm việc. Hãy quan sát và chỉ ra những điểm bất hợp lí trong từng hình và thử đề xuất điều chỉnh cho thiết kế phù hợp hơn với người ngồi.

I - CÁC YẾU TỐ VỀ SẢN PHẨM

1. Tính thẩm mĩ

Tính thẩm mĩ của sản phẩm thiết kế rất quan trọng, nó phản ánh vẻ đẹp và sự hấp dẫn tổng thể của sản phẩm thiết kế. Trong quá trình thiết kế, việc quan tâm tới chức năng sẽ cho ra sản phẩm hữu ích và hoạt động tốt, còn quan tâm tới tính thẩm mĩ sẽ tạo ra sản phẩm đẹp
và hấp dẫn về hình thức.

Khám phá

Quan sát Hình 19.2 và cho biết hình nào được thiết kế cân đối nhất giữa các bộ phận cũng như tỉ lệ chung.

Hình 19.2. Một số bản thiết kế cốc

Trang 110

Tính thẩm mĩ của sản phẩm thiết kế được tạo thành bởi sự sắp xếp và sử dụng các yếu tố như đường nét, hình khối, màu sắc, sự tương phản và kết cấu bề mặt. Bên cạnh đó, hình thức, vẻ đẹp của sản phẩm còn được thể hiện qua các nguyên tắc thiết kế đồ hoạ gồm tỉ lệ, tính cân bằng, sự hoà hợp, không gian.

2. Nhân trắc

Khám phá

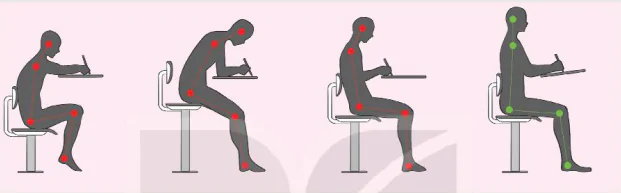

Quan sát Hình 19.3 và cho biết sai sót trong các thiết kế là gì. Mô tả về mối quan hệ tư thế, kích cỡ của người sử dụng với phương án thiết kế đúng.

Hình 19.3. Một số tư thế ngồi làm việc với ghế và bàn

Nhân trắc trong thiết kế kĩ thuật là yếu tố thể hiện mối quan hệ giữa cấu trúc, hình thể, khả năng vận động của con người trong việc sử dụng sản phẩm thiết kế. Một sản phẩm đảm bảo tính nhân trắc sẽ khiến người dùng cảm thấy an toàn và thoải mái, tiện lợi, hiệu quả và không ảnh hưởng tới sức khoẻ khi sử dụng sản phẩm.

Khi thiết kế các sản phẩm cho con người, có ba yếu tố chính cần được quan tâm gồm kích cỡ của người sử dụng sản phẩm thiết kế; các chuyển động sẽ thực hiện khi sử dụng sản phẩm thiết kế; các phản ứng của cơ thể với thiết kế thông qua các giác quan.

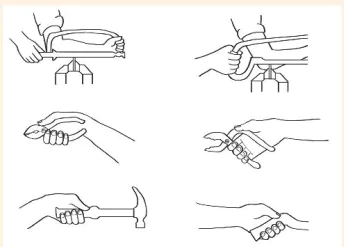

Quan sát Hình 19.4 và cho biết trong các cặp hình thực hiện cùng một động tác dưới đây, hình nào thể hiện tư thế sử dụng công cụ lao động thuận tiện và thoải mái hơn.

Hình 19.4. Một số tư thể sử dụng công cụ lao động

Trang 111

Một thiết kế đảm bảo yếu tố nhân trắc tốt bao gồm: sử dụng và làm việc trong tư thế trung tính; tinh giản giao diện và hợp lí hoá các thao tác; sử dụng thao tác quen, hạn chế thao tác lạ và khó; ít chuyển động và động tác lặp lại nhiều; tạo động tác vận động thay đổi; tạo không gian vận động đủ rộng rãi; đặt mọi thứ trong tầm với; giảm sử dụng các lực quá lớn; tránh cầm, giữ quá lâu; tránh những điểm nhọn, tập trung lực; duy trì một môi trường làm việc thoải mái.

3. An toàn

An toàn cho sản phẩm, cho người sử dụng, cho môi trường là một trong những yếu tố ảnh hưởng tới quá trình thiết kế kĩ thuật. Yếu tố an toàn cần xem xét tại nhiều thời điểm khác nhau từ thiết kế, sản xuất đến sử dụng sản phẩm.

Khi thiết kế, cần quan tâm tới các yếu tố an toàn liên quan tới điện, nhiệt, các sự cố cháy nổ tiềm tàng của sản phẩm khi sử dụng. Để cảnh báo hoặc thể hiện thông điệp với người dùng về mức độ an toàn, có thể sử dụng màu sắc khác nhau. Ví dụ, màu đỏ biểu hiện cho nguy hiểm, màu hổ phách có nghĩa là cần thận trọng, màu xanh là an toàn.

Luyện tập

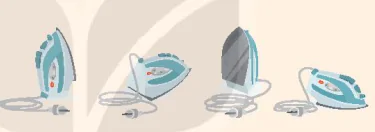

Quan sát Hình 19.5 và cho biết:

– Những nguy cơ mất an toàn khi sử dụng bàn là.

– Giải pháp an toàn cho bàn là được thiết kế như thế nào?

Hình 19.5. Bàn là

4. Năng lượng

Năng lượng cần thiết cho thiết kế, chế tạo và sử dụng sản phẩm. Hiện nay, năng lượng được sử dụng chủ yếu tới từ các nguồn hoá thạch đang cạn kiệt. Sản phẩm thiết kế cần tiêu tốn ít năng lượng. Việc tiết kiêm năng lượng cần đặt ra ngay trong quá trình sản xuất sản phẩm.

Hoạt động thiết kế sản phẩm cần hướng tới khai thác và sử dụng tối đa các nguồn năng lượng tái tạo thay cho năng lượng hoá thạch như năng lượng gió, năng lượng mặt trời, năng lượng nước, năng lượng sinh khối, ...

Thông tin bổ sung

Năng lượng tái tạo: là năng lượng từ những nguồn liên tục mà theo chuẩn mực của con người là vô hạn như năng lượng mặt trời, gió, mưa, thuỷ triều, sóng và địa nhiệt, ...

Hình 19.6. Một số dạng năng lượng tái tạo

Trang 112

5. Vòng đời sản phẩm

Phân tích vòng đời sản phẩm bao gồm việc thực hiện các phép đo chi tiết ở tất cả các giai đoạn sản xuất, sử dụng, thải loại sản phẩm. Hoạt động này cho phép nhà sản xuất định lượng năng lượng và nguyên liệu thô được sử dụng cũng như lượng chất thải được tạo ra ở mỗi giai đoạn của quá trình sản xuất sản phẩm. Việc phân tích vòng đời sản phẩm cho phép kĩ sư lượng hoá được mức tiêu hao nhiên liệu, nguyên vật liệu khi sử dụng, vấn đề tái sử dụng, tái chế và chi phí xử lí rác thải khi thải loại sản phẩm.

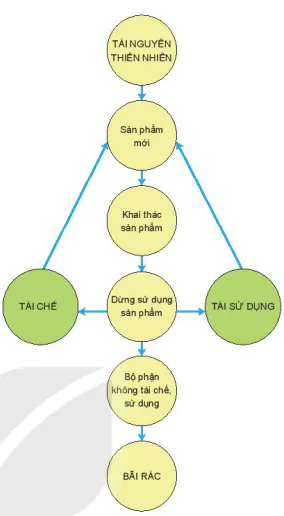

TÀI NGUYÊN THIÊN NHIÊN

Sản phẩm mới

Khai thác sản phẩm

Dừng sử dụng sản phẩm

TÁI CHẾ

TÁI SỬ DỤNG

Bộ phận không tái chế, sử dụng

BÃI RÁC

Hình 19.7. Vòng đời sản phẩm

6. Phát triển bền vững

Phát triển bền vững là sự phát triển có thể đáp ứng được những nhu cầu hiện tại mà không ảnh hưởng, tổn hại đến những khả năng đáp ứng nhu cầu của các thế hệ tương lai.

Sản phẩm thiết kế ra đời một mặt tác động tích cực tới sản xuất và đời sống, mặt khác có thể làm cạn kiệt tài nguyên thiên nhiên, gây tác động xấu tới môi trường như ô nhiễm không khí và nước, ô nhiễm hoá chất độc hại. Những tác động này đến từ quá trình thiết kế, sử dụng và thải loại sản phẩm.

Yếu tố này cần được quan tâm trong tất cả các khâu của quá trình thiết kế, đảm bảo giảm thiểu tối đa ảnh hưởng tới môi trường. Việc sử dụng vật liệu có khả năng tái chế cũng là một trong những giải pháp thiết kế kĩ thuật theo hướng phát triển bền vững. thiết kế kỹ thuật theo hướng phát triển bền vững.

II – CÁC YẾU TỐ VỀ NGUỒN LỰC

1. Tài chính

Tài chính là yếu tố ảnh hưởng rất nhiều đến thiết kế kĩ thuật. Yếu tố tài chính không chỉ được xem xét và sử dụng trong mỗi bước của quá trình thiết kế mà còn ảnh hưởng tới việc lựa chọn phương án sản xuất ngay trong quá trình thiết kế.

Chi phí tài chính cho hoạt động thiết kế được tính toán trên cơ sở chi phí cho con người, máy móc, vật liệu và năng lượng. Yếu tố tài chính còn ảnh hưởng tới quyết định của nhà thiết kế trong việc đề xuất các tiêu chí chất lượng của sản phẩm thiết kế. Trong quá trình thiết kế, cần hài hoà giữa yếu tố tài chính và chất lượng sản phẩm.

Khám phá

Em hãy cho biết giá thành của một sản phẩm thiết kế được cấu thành từ những yếu tố nào trong quá trình thiết kế cũng như trong quá trình sản xuất.

Trang 113

2. Công nghệ

Khám phá

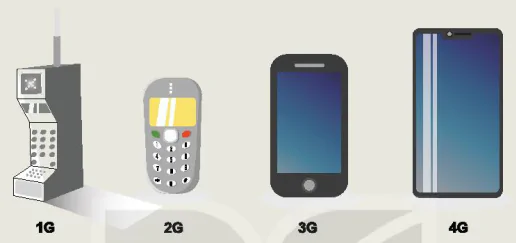

Quan sát Hình 19.8, tìm hiểu thêm và cho biết công nghệ màn hình cảm ứng đã được sử dụng trong những điện thoại nào; công nghệ đó đã ảnh hưởng thế nào tới thiết kế điện thoại di động.

Hình 19.8. Một số loại điện thoại di động

Công nghệ là một trong những yếu tố quan trọng ảnh hưởng nhiều tới sản phẩm thiết kế. Công nghệ rất đa dạng và phong phú, thuộc nhiều lĩnh vực khác nhau, liên tục phát triển theo hướng công nghệ phát triển sau tiến bộ hơn công nghệ phát triển trước.

Trong quá trình thiết kế, công nghệ vừa là yếu tố nền tảng, vừa là ràng buộc khi đề xuất giải pháp giải quyết vấn đề. Một số yêu cầu của sản phẩm, các giải pháp giải quyết vấn đề có thể không thực hiện được do sự giới hạn về công nghệ tại thời điểm thiết kế. Ngược lại, công nghệ phát triển ở trình độ cao sẽ là cơ sở thiết kế giải pháp, sản phẩm chất lượng cao, thân thiện môi trường.

Lựa chọn sản phẩm trong gia đình và xác định các yếu tố nào có ảnh hưởng đến việc thiết kế sản phẩm đó.
