Nội Dung Chính
| 1. Đọc hiểu được bản vẽ mặt bằng tổng thể đơn giản. 2. Đọc hiểu được bản vẽ của một ngôi nhà đơn giản. |
I – CHUẨN BỊ
– Dụng cụ : Bộ dụng cụ vẽ kĩ thuật (thước kẻ, êke, compa,...), bút chì cứng và bút chì mềm, tẩy,...
– Tài liệu : Sách giáo khoa.
– Đề bài : Các bản vẽ mặt bằng tổng thể và các hình biểu diễn của ngôi nhà.
II – NỘI DUNG THỰC HÀNH
Cho bản vẽ mặt bằng tổng thể và bản vẽ mặt bằng của ngôi nhà, yêu cầu :
– Đọc bản vẽ mặt bằng tổng thể.
– Đọc bản vẽ mặt bằng ngôi nhà.
III – CÁC BƯỚC TIẾN HÀNH
1. Đọc bản vẽ mặt bằng tổng thể
Cho bản vẽ mặt bằng tổng thể (hình 12.1) và hình chiếu phối cảnh (hình 12.2) của một trạm xá xã.

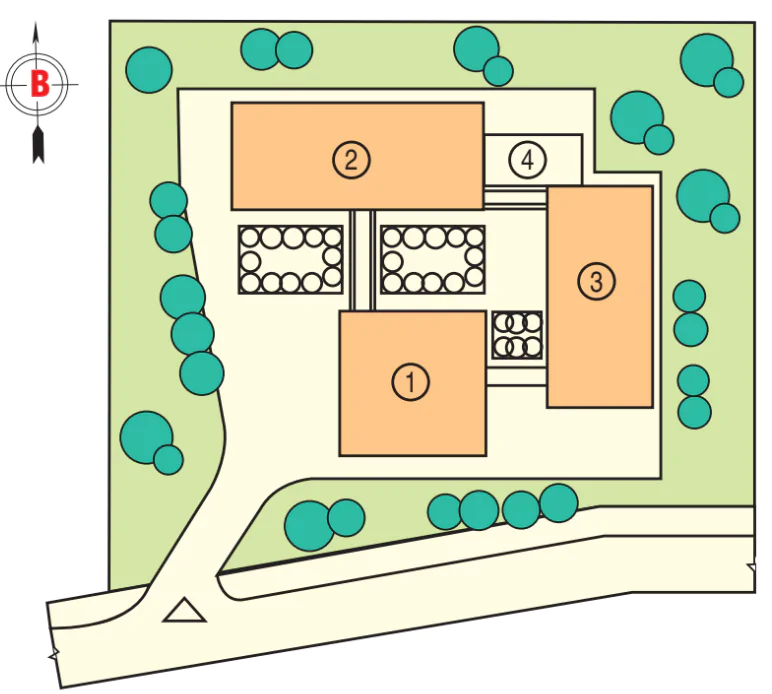

Hình 12.1. Mặt bằng tổng thể trạm xá
GHI CHÚ :
1. NHÀ KHÁM BỆNH
2. NHÀ ĐIỀU TRỊ
3. NHÀ KẾ HOẠCH HOÁ GIA ĐÌNH
4. KHU VỆ SINH
Hình 12.2. Hình chiếu phối cảnh trạm xá
Hãy xem xét kĩ bản vẽ rồi trả lời các câu hỏi sau :
1. Trạm xá có bao nhiêu ngôi nhà ? Nêu chức năng của từng ngôi nhà.
2. Đánh số các ngôi nhà trên hình chiếu phối cảnh theo ghi chú ở trên mặt bằng tổng thể.
3. Chỉ rõ hướng quan sát để nhận được mặt đứng các ngôi nhà của trạm xá cho trên hình 12.3.

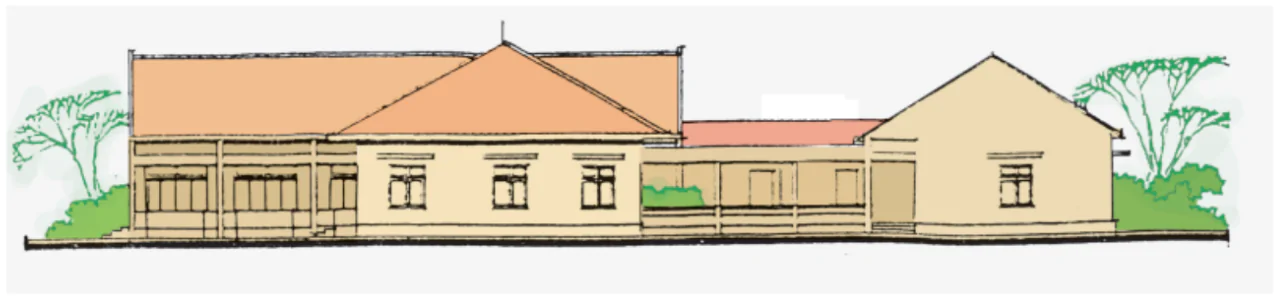

Hình 12.3. Mặt đứng trạm xá
2. Đọc bản vẽ mặt bằng
Hãy quan sát bản vẽ mặt bằng tầng 2 của một ngôi nhà đơn giản trên hình 12.4.
Các kích thước liên quan : tường bao dày 0,22m, tường ngăn các phòng dày 0,11m, cửa sổ phòng sinh hoạt chung rộng 2,2m, các cửa sổ khác rộng 1,4m, cửa đi rộng 0,8m.

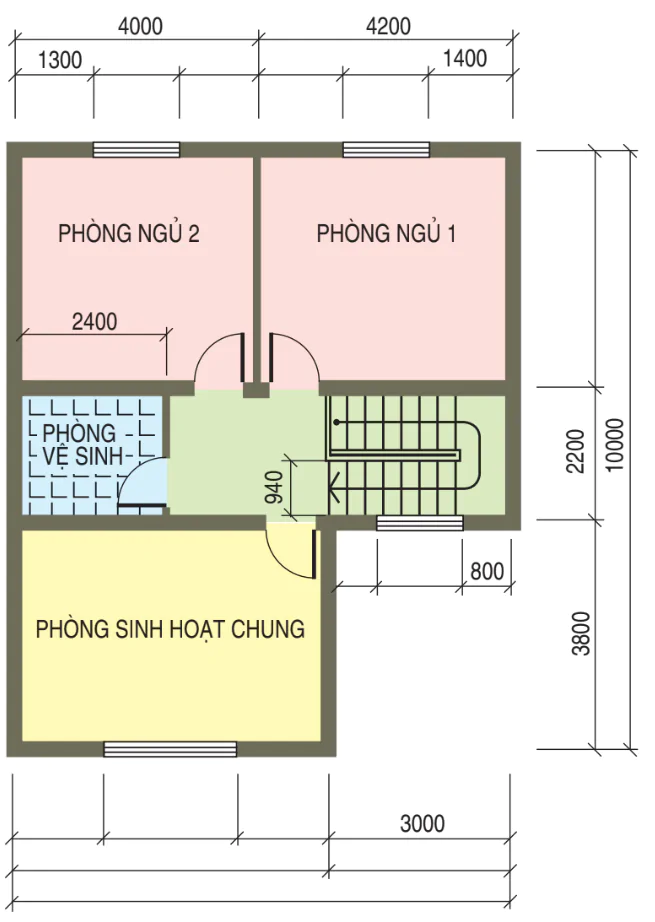

Hình 12.4. Mặt bằng tầng 2
Thực hiện các yêu cầu sau :
1. Tính toán và dùng bút chì ghi các kích thước còn thiếu trên bản vẽ.
2. Tính diện tích các phòng ngủ, phòng sinh hoạt chung (m).
IV – ĐÁNH GIÁ KẾT QUẢ THỰC HÀNH
– Học sinh tự đánh giá bài làm.
– Giáo viên nhận xét và đánh giá bài làm của học sinh.
