Bài 18: Thực Hành: Lập Quy Trình Công Nghệ Chế Tạo Một Chi Tiết Đơn Giản Trên Máy Tiện | Công Nghệ 11 | Chương 4: Công Nghệ Cắt Gọt Kim Loại Và Tự Động Hóa Trong Chế Tạo Cơ Khí - Lớp 11 - Giáo Dục Việt Nam

I – CHUẨN BỊ

– Chuẩn bị một chi tiết mẫu và bản vẽ chi tiết cần chế tạo.

– Chuẩn bị các dụng cụ và vật liệu cần thiết cho bài thực hành như bút chì, thước kẻ, êke, giấy,...

II – NỘI DUNG THỰC HÀNH

– Tìm hiểu chi tiết cần chế tạo.

– Xây dựng quy trình công nghệ chế tạo chi tiết.

III – CÁC BƯỚC TIẾN HÀNH

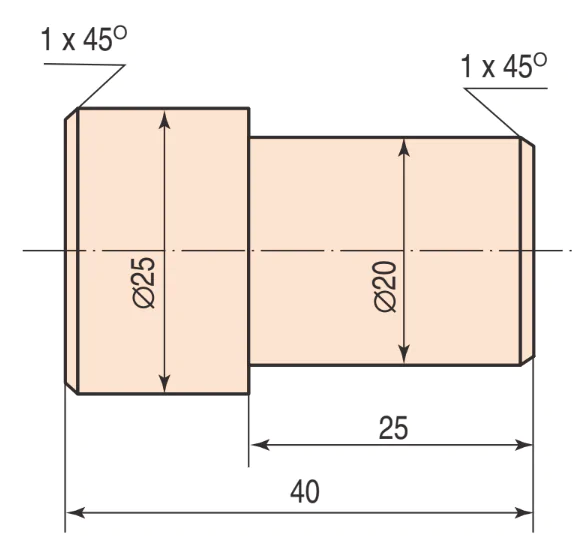

Ví dụ : Lập quy trình công nghệ chế tạo chi tiết chốt cho trên hình vẽ 18.1.

Hình 18.1

1. Tìm hiểu chi tiết cần chế tạo

Chi tiết được làm bằng thép gồm hai phần có đường kính khác nhau và hai đầu có vát mép.

2. Lập quy trình công nghệ chế tạo

Bước 1. Chọn phôi theo các nguyên tắc sau :

– Chọn đúng vật liệu đảm bảo thoả mãn độ bền theo yêu cầu sử dụng.

– Đường kính phôi phải lớn hơn đường kính lớn nhất của chi tiết, chiều dài phôi phải lớn hơn chiều dài chi tiết.

Bước 2. Lắp phôi lên mâm cặp của máy tiện.

Bước 3. Lắp dao lên đài gá dao của máy tiện.

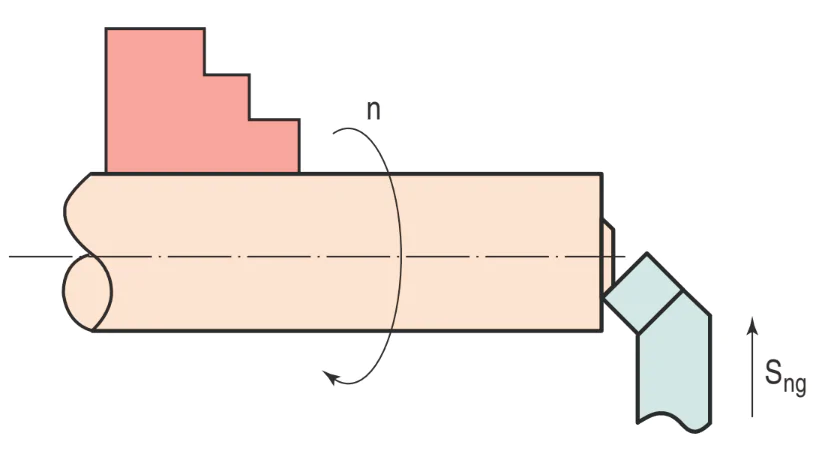

Bước 4. Tiện (khoả) mặt đầu (hình 18.2).

Hình 18.2

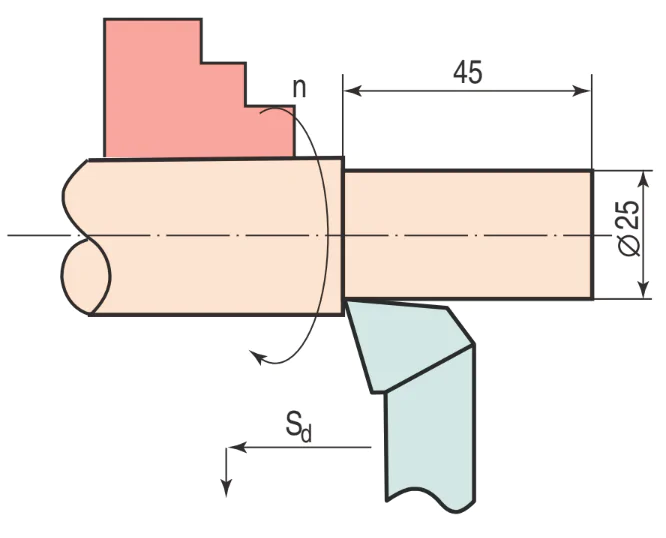

Bước 5. Tiện phần trụ Ø25, dài 45mm (hình 18.3)

Hình 18.3

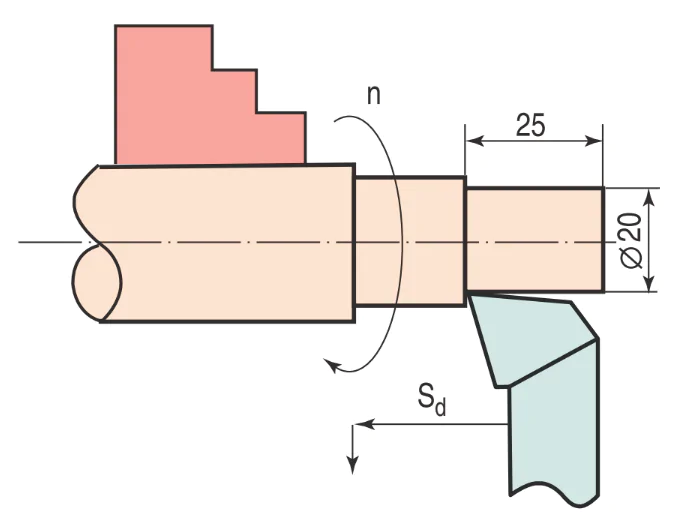

Bước 6. Tiện trụ Ø20 dài 25mm (hình 18.4)

Hình 18.4

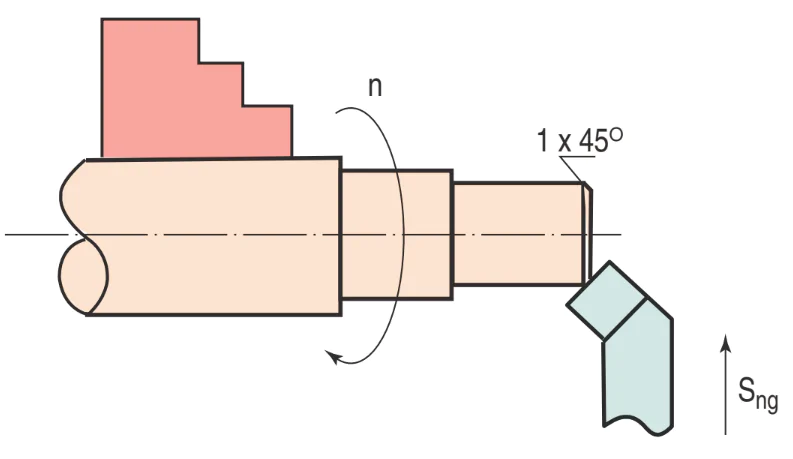

Bước 7. Vát mép 1 x 45° (hình 18.5)

Hình 18.5

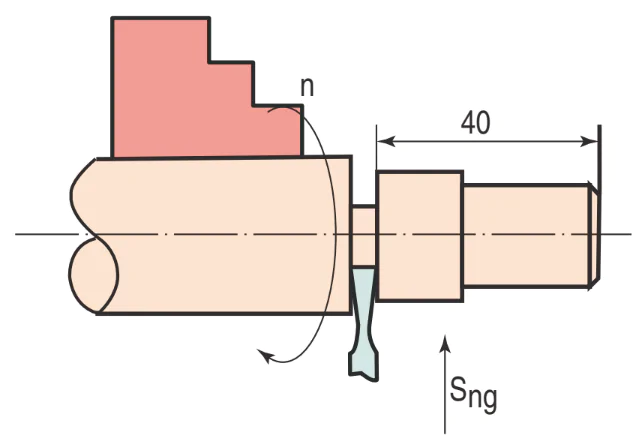

Bước 8. Cắt đứt đủ chiều dài 40mm (hình 18.6).

Hình 18.6

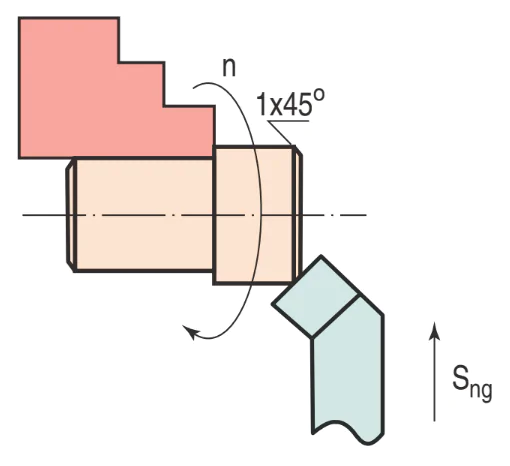

Bước 9. Đảo đầu, vát mép 1 x 45° (hình 18.7)

Hình 18.7

IV – ĐÁNH GIÁ KẾT QUẢ THỰC HÀNH

1. Học sinh thảo luận, trao đổi về phương án của mình, từ đó tự đánh giá.

2. Giáo viên đánh giá kết quả thực hành qua báo cáo của học sinh.

V – MỘT SỐ ĐỀ BÀI TẬP

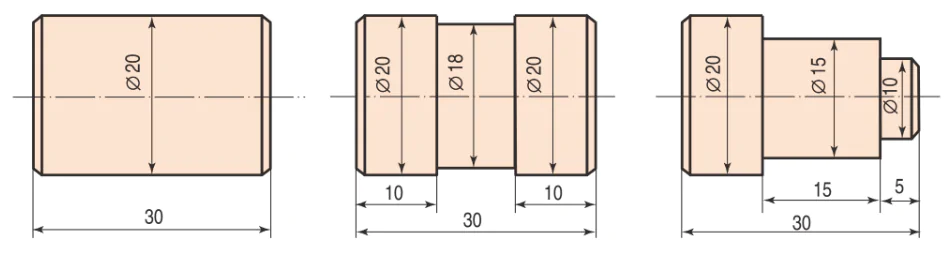

Lập quy trình công nghệ chế tạo một trong các chi tiết sau :
