Bài 11: Hình Chiếu Vuông Góc Và Hình Chiếu Trục Đo | Chuyên đề học tập Toán 11 | Chuyên Đề 3: Một Số Yếu Tố Về Kĩ Thuật - Lớp 11 - Kết Nối Tri Thức Với Cuộc Sống

Chuyên đề học tập Toán 11 - Bài 11: Hình Chiếu Vuông Góc Và Hình Chiếu Trục Đo - Phương pháp biểu diễn vật thể 3D lên mặt phẳng bằng hình chiếu vuông góc và trục đo.


(Trang 52)

THUẬT NGỮ

  • Hình biểu diễn
  • Hình chiếu vuông góc
  • Hình chiếu trục đo
  • Hình chiếu trục đo vuông góc đều
  • Hệ số biến dạng

KIẾN THỨC, KĨ NĂNG

  • Nhận biết được hình biểu diễn của vật thể.
  • Nhận biết được hình chiếu vuông góc.
  • Nhận biết được hình chiếu trục đo và hình chiếu trục đo vuông góc đều.

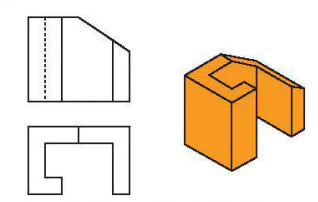

Trong kĩ thuật, người ta thường sử dụng các hình vẽ trên giấy để biểu diễn, mô tả các vật thể trong không gian (H.3.1). Toán học mô tả các hình vẽ đó như thế nào, và chúng có những đặc điểm gì? Em hãy cùng tìm hiểu qua bài học này.

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-0

Hình 3.1. Hình về mô tả một chi tiết máy

(Trang 53)

1. HÌNH CHIẾU BIỂU DIỄN CỦA MỘT HÌNH, KHỐI

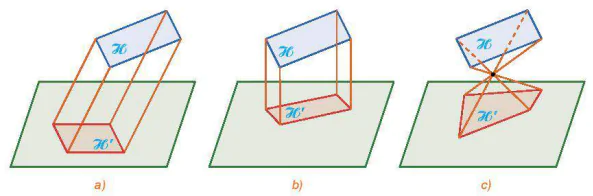

>HĐ1. Hình 3.2 mô tả ba phép chiếu biến hình hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-1 thành hình hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-2. Em đã biết những phép chiếu nào trong ba phép chiếu đó? Hãy nhắc lại khái niệm về các phép chiếu mà em đã học.

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-3

Hình 3.2

Hình biểu diễn hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-4 của một hình, khối hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-5

trong không gian là hình chiếu của hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-6 lên một mặt phẳng qua một phép chiếu.

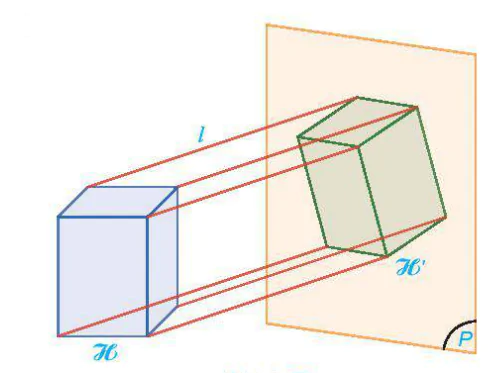

- Nếu phép chiếu là phép chiếu vuông góc thì hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-7 được gọi là hình chiếu vuông góc của hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-8.

- Nếu phép chiếu là phép chiếu song song (nhưng không là phép chiếu vuông góc) thì hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-9 được gọi là hình chiếu trục đo của hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-10

.

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-11

Phép chiếu còn lại trong Hình 3.2 được gọi là phép chiếu xuyên tâm và hình hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-12 khi đó được gọi là hình chiếu phối cảnh của hình hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-13

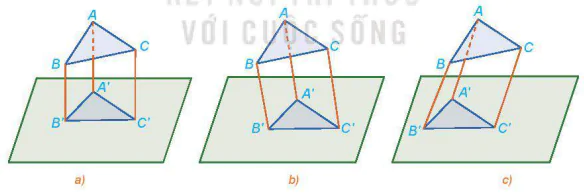

>Ví dụ 1. Quan sát Hình 3.3 và cho biết hình nào thể hiện hình chiếu vuông góc, hình nào thể hiện hình chiếu trục đo của tam giác ABC.

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-14

Hình 3.3

Giải

Trong Hình 3.3a các đường thẳng AA', BB', CC' đôi một song song và vuông góc với mặt phẳng chiếu. Do đó Hình 3.3a thể hiện hình chiếu vuông góc của tam giác ABC.

Trong Hình 3.3b và Hình 3.3c các đường thẳng AA', BB', CC' đôi một song song nhưng không vuông góc với mặt phẳng chiếu. Do đó Hình 3.3b và Hình 3.3c thể hiện hình chiếu trục đo của tam giác ABC.

(Trang 54)

>Luyện tập 1. Quan sát Hình 3.4 và cho biết hình nào thể hiện hình chiếu trục đo của tứ giác ABCD.

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-15

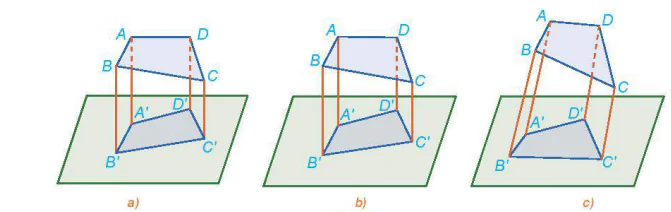

Hình 3.4

2. HÌNH CHIẾU ĐỨNG, HÌNH CHIẾU BẰNG VÀ HÌNH CHIẾU CẠNH

>HĐ2. Quan sát Hình 3.5 và cho biết các hình A, B, C có phải là hình chiếu của hình hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-16 qua các phép chiếu song song hoặc vuông góc hay không? Nêu có hãy chỉ rõ mặt phẳng chiếu và phương chiếu của mỗi phép chiếu đó.

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-17

Hình 3.5

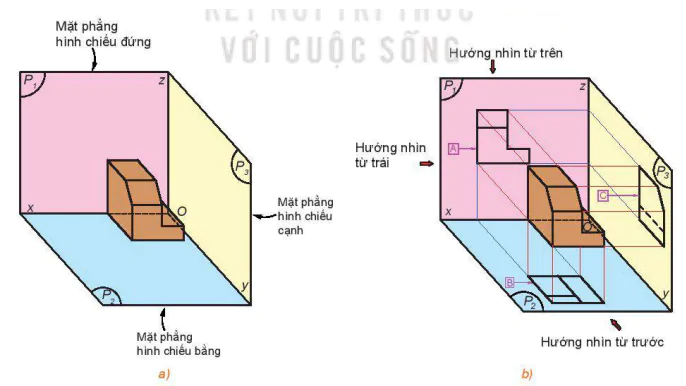

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-18

Hình 3.6

Mặt phẳng hình chiếu đứng

Mặt phằng hình chiếu cạnh

Mặt phẳng hình chiếu bằng

 Hướng nhìn từ trên

Hướng nhìn từ trái

Hướng nhìn từ trước

(Trang 55)

Cho hình hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-19 trong không gian và ba mặt phẳng (P1), (P2), (P3) đôi một vuông góc với nhau sao cho mặt phẳng (P1) vuông góc với hướng nhìn từ phía trước của hình hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-20

, mặt phẳng (P2) vuông góc với hướng nhìn từ phía trên của hình hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-21 và mặt phẳng (P3) vuông góc với hướng nhìn từ phía trái của hình hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-22 (H.3.6). Khi đó:

Các mặt phẳng (P1), (P2), (P3) lần lượt được gọi là mặt phẳng hình chiếu đứng, mặt phẳng hình chiếu bằng và mặt phẳng hình chiếu cạnh.

Các hình chiếu vuông góc của hình H lên các mặt phẳng (P1), (P2), (P3) lần lượt được gọi là hình chiếu đứng, hình chiếu bằnghình chiếu cạnh của hình hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-23.

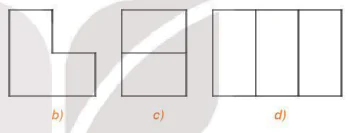

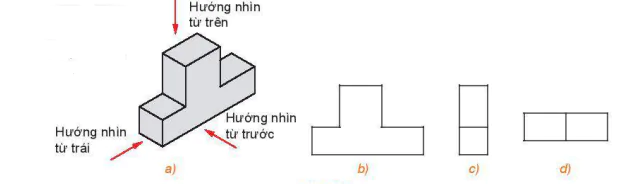

>Ví dụ 2. Xác định hình chiếu vuông góc của hình hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-24 (H.3.7a) trong các hình dưới đây.

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-25

Trong vẽ kĩ thuật, người ta có thề sử dụng thêm các hướng nhìn từ sau ra trước, từ dưới lên trên và từ phải sang trái để nhận được thêm ba hình chiếu của vật thể, từ đó giúp hình dung vật thể rõ hơn. Tuy nhiên, hình chiếu đứng, hình chiếu bằng và hình chiếu cạnh thường là đủ để mô tả vật thể.

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-26 hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-27

Hình 3.7

Giải

Hình 3.7b là hình chiếu cạnh của hình hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-28, Hình 3.7c vừa là hình chiếu đứng vừa là hình chiếu bằng của hình hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-29. Hình 3.7d không là hình chiếu vuông góc nào của hình hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-30

.

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-31

Với hướng nhìn từ trước, em nhìn thấy những phần nào của vật thể?

>Luyện tập 2. Xác định hình chiếu vuông góc của hình hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-32 (H.3.8a) trong các hình dưới đây. hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-33Hình 3.8

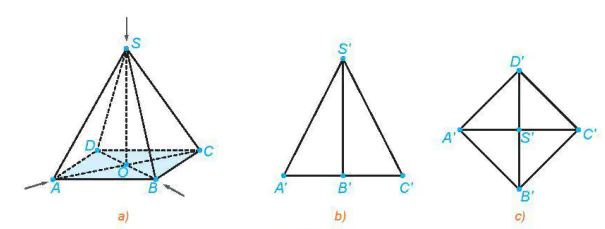

>Ví dụ 3. Cho hình chóp tứ giác đều S.ABCD (H.3.9a). Xác định hình chiếu đứng và hình chiếu bằng của hình chóp nếu chọn mặt phẳng hình chiếu đứng (P1) song song với mặt phẳng (SAC) và mặt phẳng hình chiếu bằng (P2) song song với mặt phẳng (ABCD).

Giải

Hình chiếu đứng và hình chiếu bằng của hình chóp S.ABCD lần lượt được cho như trong Hình 3.9b và Hình 3.9c.

(Trang 56)

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-34

Hình 3.9

>Luyện tập 3. Thực hiện Ví dụ 2 khi mặt phẳng hình chiếu đứng (P1) song song với mặt phẳng (SBD), mặt phẳng hình chiếu bằng (P2) song song với mặt phẳng (ABCD).

Nhận xét. Trong Ví dụ 2 đường thẳng BD vuông góc với mặt phẳng (SAC) nên không vuông góc với mặt phẳng hình chiếu đứng (P1). Do đó hình chiếu đứng của ba điểm này trùng nhau.

Một cách tổng quát, các hình chiếu đứng, hình chiếu bằng và hình chiếu cạnh có các tính chất của hình chiếu vuông góc ví dụ như hình chiếu của đường thẳng là điểm, hình chiếu của các đường thẳng vuông góc với đường thẳng song song hoặc trùng nhau.

? Hãy giải thích tại sao trong Hình 3.6b, điểm B' (hình chiếu đứng của B) là trung điểm của đoạn thằng A'C' (hình chiếu đứng của AC).

>Vận dụng 1. Trong vẽ kĩ thuật có hai phương pháp chiếu góc thứ nhất và phương pháp chiếu góc thứ ba. Với phương pháp chiếu góc thứ nhất, vật thể luôn nằm giữa người quan sát và các mặt phẳng hình chiếu (H.3.5) còn với phương pháp chiếu góc thứ ba thì các mặt phẳng chiếu luôn nằm giữa người quan sát và vật thể (H.3.10). Mỗi hình chiếu đứng, hình chiếu cạnh và hình chiếu bảng nhận được từ hai phương pháp chiếu đều bằng nhau. Hãy giải thích tại sao.

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-35

Hình 3.10

Hướng chiếu từ trên

Hướng chiếu từ trái

Hướng chiều từ trước

Chú ý. Vì hình chiếu nhận được qua hai phương pháp chiếu góc thứ nhất và thứ ba là như nhau nên từ nay về sau, nếu không giải thích gì thêm, các hình chiếu được nhắc tới đều lấy theo phương pháp chiếu góc thứ nhất.

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-36

Hình chiếu song song của một hình lên hai mặt phẳng song song có bằng nhau không?

3. MỐI LIÊN HỆ GIỮA BA HÌNH CHIẾU VUÔNG GÓC

>HĐ3. Trong không gian cho điểm A và ba mặt phẳng đôi một vuông góc (P1), (P2) và (P3) giao nhau tại Ox. Gọi A1, A2  lần lượt là hình chiếu đứng và hình chiếu bằng của điểm A (H.3.11a). Quay mặt phẳng (P2) quanh Ox sao cho (P2) trùng với (P1), khi đó hai điểm A1, A2 cùng thuộc mặt phẳng (P1) (H.3.11b).

a) Nhận xét về vị trí của các điểm A1, A2 đối với đường thẳng Ox. Đường thẳng A1A2 có vuông góc với Ox hay không

b) Hãy trình bày cách xác định điểm A khi biết các điểm A1, A2 trong mặt phằng (P1).

(Trang 57)

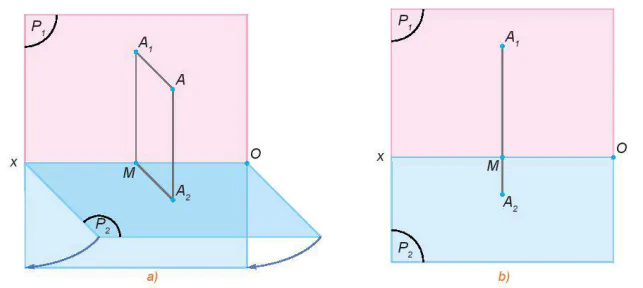

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-37

Hình 3.11

Một điểm trong không gian hoàn toàn được xác định nếu biết hai hình chiếu của điểm đó. Ví dụ vậy, một vật thể hoàn toàn được xác định nếu biết hai hình chiếu của mỗi điểm thuộc vật thể đó.

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-38

Trong vẽ kĩ thuật, Hình 3.11b được gọi là đồ thức của điểm A. Khoảng cách từ điểm A đến hai mặt phẳng (P1), (P2) lần lượt được gọi là độ xa và độ cao của A.

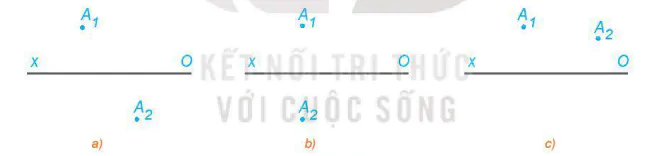

>Ví dụ 4. Trong Hình 3.12, hình nào thể hiện đúng hình chiếu đứng và hình chiếu bằng của một điểm A trong không gian?

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-39

Hình 3.12

Giải

Nếu A1 và A2 là hình chiếu đứng và hình chiếu bằng của điểm A thì đường thẳng A1A2 vuông góc với Ox. Do đó chỉ Hình 3.12b thể hiện đúng hai hình chiếu của điểm A.

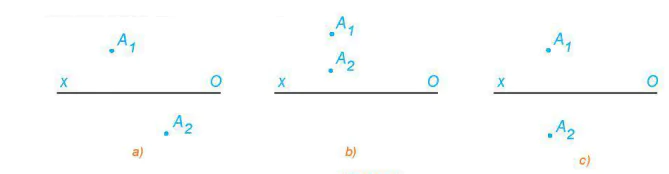

>Luyện tập 4. Trong Hình 3.13, hình nào thể hiện đúng hình chiếu đứng và hình chiếu bằng của một điểm A trong không gian?

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-40

Hình 3.13

(Trang 58)

>HĐ4. Trong HĐ2, gọi (P3) là mặt phẳng hình chiếu cạnh và A3 là hình chiếu cạnh của A. Gọi Oz là giao tuyển của (P1) và (P3), Oy là giao tuyến của (P2) và (P3). Quay mặt phẳng (P2) quanh Ox sao cho (P2) trùng với (P1) và quay mặt phẳng (P3) quanh Oz sao cho (P3) trùng với (P1), khi đó ba điểm A1, A2, A3 cùng thuộc mặt phẳng (P,) (H.3.14).

a) Đường thẳng A1A3 có vuông góc với đường thẳng Oz hay không? Khoảng cách từ A2 đến Oz có bằng khoảng cách từ A2 đến Ox hay không?

b) Trong mặt phẳng (P1), trình bày cách xác định điểm A3 khi biết hai điểm A1, A2.

Trong mặt phẳng (P1), một trong ba điểm A1, A2, A3 hoàn toàn được xác định nếu biết hai điểm còn lại.

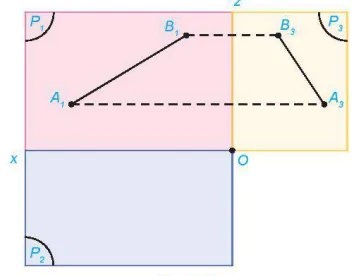

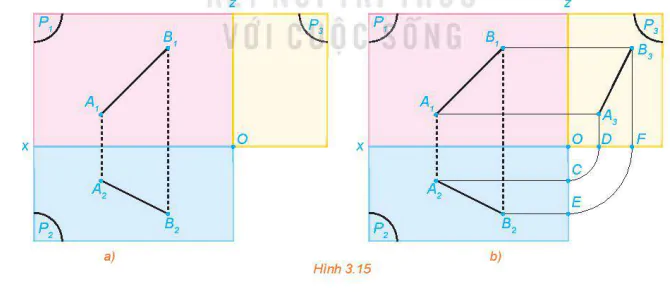

>Ví dụ 5. Hình 3.15a thể hiện hình chiếu đứng và hình chiếu bằng của đoạn thẳng AB trong không gian. Xác định hình chiếu cạnh của đoạn thẳng đó.

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-41

Giải

Hình chiếu cạnh của đoạn thẳng AB có hai đầu mút là hình chiếu cạnh A3 của A và B3 của B. Để xác định A3 ta làm như sau: Qua điểm A2 vẽ đường thẳng vuông góc với Oz tại C và trên Oz lấy điểm D sao cho OC = OD (H.3.15b). Đường thẳng qua A1 và vuông góc với Oz cắt đường thẳng qua D và vuông góc với Ox tại A3. Tương tự xác định B3. Nối A3 và B3 ta nhận được hình chiếu cạnh của đoạn thẳng AB.

(Trang 59)

>Luyện tập 5. Hình 3.16 thể hiện hình chiếu đứng và hình chiếu cạnh của một đoạn thằng AB trong không gian. Xác định hình chiều bằng của đoạn thẳng đó.

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-42

Hình 3.16

>Vận dụng 2. Dựa vào mối liên hệ giữa ba hình chiếu, giải thích cách bố trí các hình chiếu trên bản vẽ kĩ thuật. Vì sao đối với một số vật thể đơn giản, bản vẽ kĩ thuật chỉ thể hiện hai thay vì ba hình chiếu?

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-43

Ngày nay khi sử dụng các phần mềm đồ hoạ như AutoCAD, SketchUP, Photoshop... ta chi cần vẽ hai hình chiếu bất kì của vật thể, phần mềm sẽ phân tích, xử lí và cho ra hình chiếu còn lại.

4. HÌNH CHIẾU TRỤC ĐO

>HĐ5. Cho hình hộp chữ nhật hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-44. Quan sát hình chiếu song song hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-45

của hình hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-46 lên mặt phẳng (P) theo phương l (H.3.16) và trả lời các câu hỏi sau:

a) Hình hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-47 có phải là hình chiếu đứng, hình chiếu bằng hay hình chiếu cạnh của hình hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-48 hay không?

b) Phương chiếu l có song song với mặt nào của hình hộp chữ nhật hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-49 hay không?

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-50

Nhắc lại khái niệm hình chiếu đứng, hình chiếu bằng và hình chiếu cạnh.

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-51

Hình 3.17

Hình chiếu song song của một hình hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-52 lên mặt phẳng (P) theo phương I không song song với bề mặt nào của hình hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-53 được gọi là hình chiếu trục đo của hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-54.

? Tại sao hình chiếu trục đo thường thể hiện nhiều mặt của vật thể hơn so với hình chiếu vuông góc?

Nhận xét. Vì hình chiếu trục đo thường thể hiện nhiều mặt của vật thể hơn so với hình chiếu vuông góc nên nó giúp người xem hình dung vật thể rõ ràng hơn. Trên thực tế, hầu hết các hình biểu diễn có tính lập thể (hay hình 3D) mà em đã từng gặp đều là hình chiếu trục đo (H.3.18).

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-55

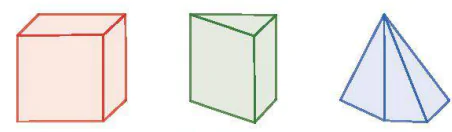

Hình 3.18

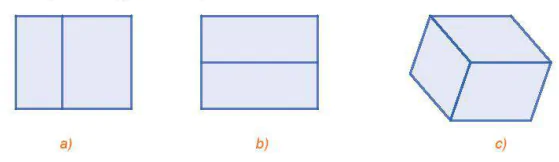

>Ví dụ 6. Trong các hình chiếu song song sau (H.3.19), hình nào là hình chiếu trục đo của một hình lập phương?

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-56

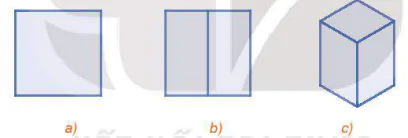

Hình 3.19

Giải

Trong Hình 3.19a và 3.19b chỉ thấy được hai mặt của hình lập phương, tức là phép chiếu song song tương ứng có phương chiếu song song với ít nhất một mặt của hình lập phương. Vì vậy Hình 3.19a và 3.19b không là hình chiếu trục đo của hình lập phương. Trong Hình 3.19c có thể thấy được cả ba mặt của hình lập phương nên hình này là hình chiếu trục đo của hình lập phương.

>Luyện tập 6. Trong các hình chiếu song song sau (H.3.20), hình nào thể hiện đúng hình chiếu trục đo của một hình hộp chữ nhật?

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-57

Hình 3.20

(Trang 61)

>Vận dụng 3. Xoay một hình lập phương để có thể quan sát được cả ba mặt của nó. Khi đó các phần quan sát được của hình lập phương có tạo thành hình chiếu trục đo của nó hay không? Hãy giải thích tại sao.

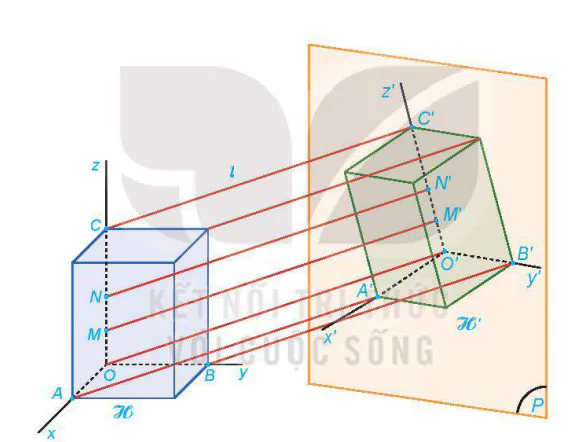

>HĐ6. Giả sử hình hộp chữ nhật hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-58 trong HĐ1 được gắn thêm các trục Ox, Oy, Oz đôi một vuông góc dọc theo chiều dài, chiều rộng và chiều cao của hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-59. Gọi O'x', O'y' và O'z' lần lượt là hình chiếu của các trục đó lên mặt phẳng (P) theo phương I (H.3.21).

a) Hình chiếu của các góc hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-60

là các góc nào trên mặt phẳng hình chiếu?

b) Giả sử M, N là hai điểm thuộc trục Oz và M', N' là hình chiếu tương ứng thuộc trục O'z'. So sánh hai tỉ số hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-61hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-62.

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-63

Nhắc lại tính chất bảo toàn tỉ số độ dài đoạn thẳng của phép chiếu song song.

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-64

Hình 3.21

Cho hình hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-65

và các trục O'x', O'y', O'z' đôi một vuông góc được đặt đọc ba chiều của hình hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-66.

  • Hình chiếu O'x', O'y', O'z' của các trục Ox, Oy, Oz được gọi là các trục đo.
  • Các góc hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-67 được gọi là các góc trục đo.
  • Hệ số biến dạng theo mỗi trục là tỉ số độ dài hình chiếu của một đoạn thẳng nằm trên trục đo hoặc song song với trục đo với độ dài thực tế của đoạn thẳng đó.

Trong Hình 3.26, các tỉ sốhinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-68 lần lượt được gọi là hệ số biến dạng theo trục O'x', O'y' và O'z'.

(Trang 62)

Chú ý. Hệ số biến dạng trên mỗi trục đo phụ thuộc vào vị trí tương đối của mỗi trục với mặt phẳng chiếu và phụ thuộc vào phương chiếu. Mục 2 của bài này sẽ trình bày một phép chiếu trục đo đặc biệt mà ở đó các hệ số biến dạng được lựa chọn đề thuận tiện cho việc vẽ hình chiếu trục đo của vật thể.

>Ví dụ 7. Cho một hình lập phương có độ dài mỗi cạnh là 6 cm. Hình chiếu trục đo của hình lập phương được cho như trong Hình 3.22a. Tính hệ số biến dạng theo mỗi trục đo.

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-69

Hình 3.22

Giải

Gọi Ο, A, B, C là các đỉnh của hình lập phương có hình chiếu lần lượt là O', A', B', С'. Khi đó OA = OB = OC = 6 cm và các hệ số biến dạng lần lượt là hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-70

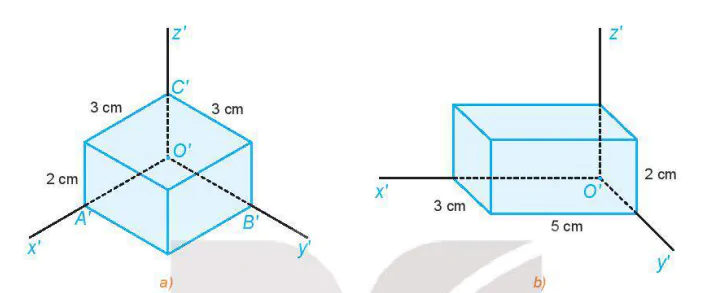

>Luyện tập 7. Hình chiếu trục đo của một hình hộp chữ nhật được cho như trong Hình 3.21b. Biết các hệ số biến dạng là p = 1, q = r= 0,5. Tính kích thước thực tế của hình hộp chữ nhật đó.

>HĐ7. Cho hình tứ diện vuông OABC có các cạnh ОА, ОВ, ОC bằng nhau và lần lượt nằm trên các trục Ox, Oy, Oz đôi một vuông góc. Xét phép chiếu vuông góc lên mặt phẳng (P) đi qua O sao cho các trục Ox, Oy, Oz tạo với (P) các góc bằng nhau (H.3.22a). Gọi A', B', C' lần lượt là hình chiếu của А, В, С.

a) Chứng minh rằng ABC là tam giác đều.

b) Giải thích tại sao các khoảng cách từ A, B, C đến (P) bằng nhau, từ đó suy ra mặt phẳng (ABC) song song với mặt phẳng (P).

c) Gọi I là tâm tam giác đều ABC. Giải thích tại sao hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-71, từ đó suy ra hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-72

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-73

Trong HĐ3, AIB.A'O'B' là hình lăng trụ đứng tam giác.

(Trang 63)

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-74

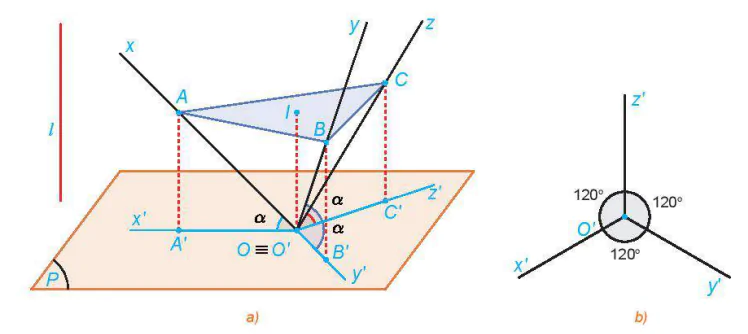

Hình 3.23

Trong hình chiếu trục đo vuông góc đều có:

  • Mặt phẳng chiếu (P) vuông góc với phương chiếu l.
  • Các góc trục đo đều bằng 120° (H.3.23b).
  • Các hệ số biến dạng đều bằng 1.

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-75

Một mô hình phòng khách được biểu diễn bằng hình chiều trục đo

? Hãy quan sát hình ảnh mở đầu (H.3.1) và cho biết hình nào là hình chiếu trục đo vuông góc đều của vật thể.

Nhận xét. Trong HĐ7, ta có thể chứng minh được hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-76 (xem bài tập 3.10) và do đó các hệ số biến dạng theo các trục bằng 0.82. Tuy nhiên, để thuận tiện cho việc tính toán và vẽ hình, ta thường quy ước các hệ số biến dạng bằng 1.

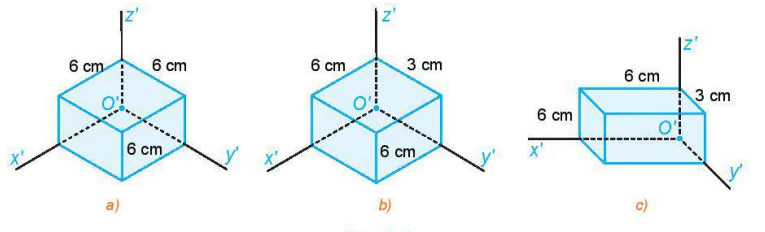

>Ví dụ 8. Cho một hình lập phương có độ dài mỗi cạnh là 6 cm. Hình nào trong Hình 3.26 thể hiện đúng hình chiếu trục đo vuông góc đều của hình lập phương đó?

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-77

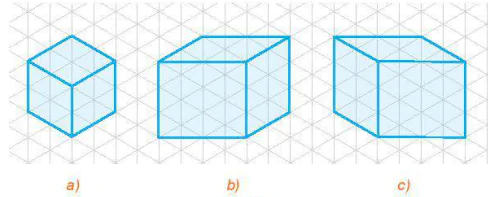

Hình 3.24

Giải

Hình 3.24c có các góc trục đo khác 120° nên không là hình chiếu trục đo vuông góc đều. Hình 3.24b là hình chiếu trục đo vuông góc đều nhưng không thể hiện đúng kích thước của hình lập phương. Chỉ có Hình 3.24a là hình chiếu trục đo vuông góc đều và thể hiện đúng kích thước của hình lập phương.

>Luyện tập 8. Hình chiếu trục đo của một hình hộp chữ nhật được vẽ trên giấy kẻ ô tam giác đều như trong Hình 3.25. Quy ước độ dài mỗi cạnh của tam giác đều là 10 mm, xác định kích thước mỗi chiều của hình hộp đó.

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-78

Hình 3.25

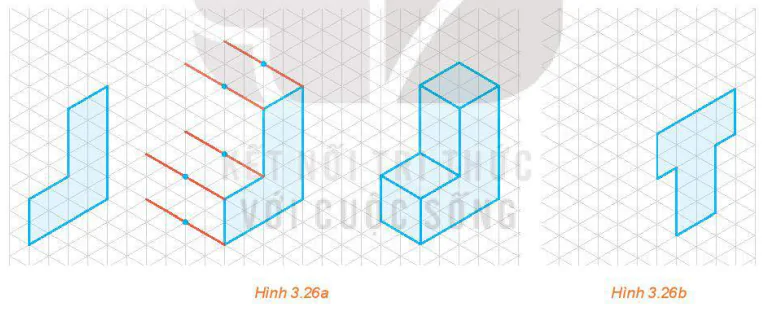

>Vận dụng 4. Hình 3.26a thể hiện cách vẽ dạng nổi của chữ cái “L” trên giấy kẻ ô tam giác đều. Hình nhận được là một hình chiếu trục đo vuông góc đều. Bằng cách tương tự hãy vẽ dạng nổi của chữ cái “T” (H.3.26b).

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-79

BÀI TẬP

3.1. Trong các khẳng định sau, những khẳng định nào là đúng?

a) Hình chiếu đứng của một hình H là hình chiếu song song của hình H lên một mặt phẳng đó.

b) Hình chiếu đứng và hình chiếu bằng nằm trong hai mặt phẳng vuông góc với nhau.

c) Hình chiếu cạnh của một đường thẳng luôn là một đường thẳng.

d) Hình chiếu bằng của hai điểm phân biệt luôn là hai điểm phân biệt.

3.2. Cho ví dụ về một vật thể có cả ba hình chiếu vuông góc là:

a) hình chữ nhật;

b) hình tròn.

(Trang 65)

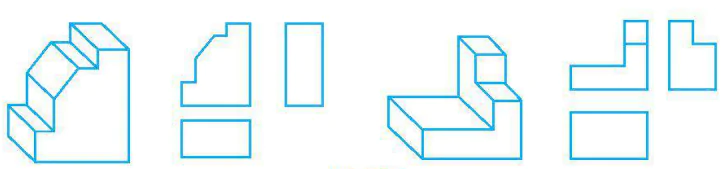

3.3. Trên hình chiếu của mỗi vật thể (H.3.27) còn thiếu một số nét. Bổ sung các nét còn thiếu đó.

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-80

Hình 3.27

3.4. Bạn Hoàng nói rằng, “hình chiếu đứng của một đoạn thẳng luôn có độ dài lớn hơn độ dài của đoạn thẳng đó”. Bạn Hoàng nói đúng hay sai? Vì sao?

3.5. Khi nào thì hình chiếu đứng của một đoạn thẳng AB là một điểm? Khi nào thì hình chiếu bằng của một đoạn thẳng AB là một điểm?

3.6. Cho đoạn thẳng AB và gọi A1B1 là hình chiếu đứng của AB. Biết đường thẳng AB song song với mặt phẳng hình chiếu đứng, chứng minh rằng AB = A1B1.

3.7. Trong các hình của Hình 3.28, hình nào là hình chiếu trục đo của hình lăng trụ tam giác?

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-81

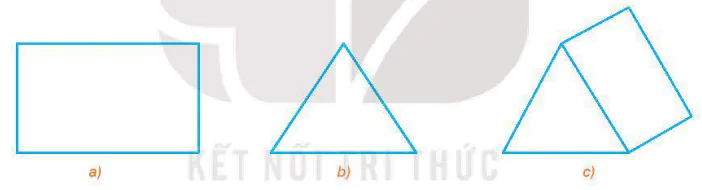

Hình 3.28

3.8. Trong các hình của Hình 3.29, hình nào là hình chiếu trục đo vuông góc đều của một hình lập phương? Giải thích vì sao.

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-82

Hình 3.29

(Trang 66)

3.9. Cho hình tứ diện OABC có OA = 2 cm, OB = 3 cm và OC = 6 cm. Hình chiếu trục đo của hình tứ diện được cho trong Hình 3.30. Tính hệ số biến dạng theo mọi trục đo.

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-83

Hình 3.30

3.10. Trong HĐ3, bằng cách xét tam giác vuông OIA và tính tỉ số hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-84, chứng minh rằng trong phép chiếu trục đo vuông góc đều thì hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-85

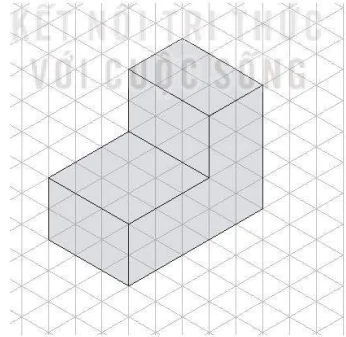

3.11. Hình chiếu trục đo của một vật thể được vẽ trên giấy kẻ ô tam giác đều như trong Hình 3.31. Quy ước độ dài mỗi cạnh của tam giác đều là 10 cm, tính thể tích của vật thể đó.

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-86

Hình 3.31

(Trang 67)

Em có biết?

Công nghệ in 3D đã được phát triển và áp dụng vào thực tế từ những năm 1980 bởi Charles Hull. Để in 3D, phần mềm của máy in sẽ phân tách vật thể thành các lớp chồng lên nhau, sau đó tính toán đường chạy cho đầu in để in từng lớp. Hết một lớp in, đầu in sẽ dịch chuyển lên trên để in lớp tiếp theo. Làm thế nào để phần mềm máy in 3D thực hiện được điều đó?

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-87

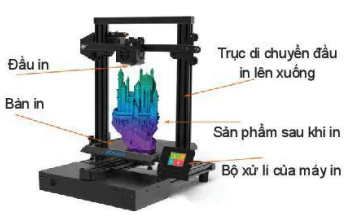

Máy in 3D

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-88

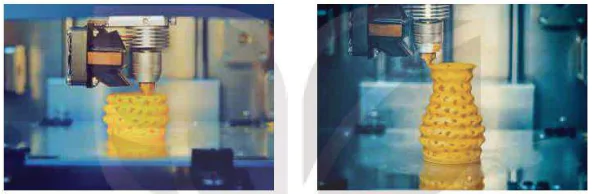

Quá trình in từng lớp của vật thể

Bắt đầu từ bản vẽ kĩ thuật của vật thể, các phần mềm đồ hoạ sẽ dựng lên hình ảnh ba chiều của vật thể cần in. Hình ảnh này thường được lưu trữ dưới dạng tệp STL (Standard Triangle Language) cho phép mã hoá bề mặt của vật thể dưới dạng một “lưới tam giác”. Phần mềm của máy in 3D khi nhận tệp STL có thể phân tích “lưới tam giác” này để chia vật thể thành các lớp; độ phân giải của “lưới tam giác” càng cao, tức là kích thước của mỗi tam giác trong lưới càng nhỏ, thì mỗi lớp in càng mỏng và do đó sản phẩm sau khi in càng mịn.

hinh-anh-bai-11-hinh-chieu-vuong-goc-va-hinh-chieu-truc-do-13459-89

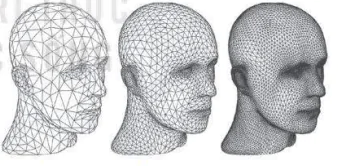

Bề mặt một vật thể được mã hoả bởi các lưới tam giác có độ phân giải tăng dần

 (Theo www.sculpteo.com)



Tin tức mới


Đánh giá

Bài 11: Hình Chiếu Vuông Góc Và Hình Chiếu Trục Đo | Chuyên đề học tập Toán 11 | Chuyên Đề 3: Một Số Yếu Tố Về Kĩ Thuật - Lớp 11 - Kết Nối Tri Thức Với Cuộc Sống

Tổng số sao của bài viết là: 5 trong 1 đánh giá
Xếp hạng: 5 / 5 sao

Bình Luận

Để Lại Bình Luận Của Bạn

Tin tức mới

Môn Học Lớp 11 - Kết Nối Tri Thức Với Cuộc Sống

Chuyên đề học tập Mĩ thuật 11

Chuyên đề học tập Toán 11

Chuyên đề học tập Ngữ văn 11

Chuyên đề học tập Vật lí 11

Chuyên đề học tập Hóa học 11

Chuyên đề học tập Sinh học 11

Chuyên đề học tập Giáo dục Kinh tế và Pháp luật 11

Chuyên đề học tập Lịch Sử 11

Chuyên đề học tập Địa lí 11

Chuyên đề học tập Âm nhạc 11

Toán tập 1

Chuyên đề học tập Công nghệ 11 (Công nghệ Cơ khí)

Chuyên đề học tập Công nghệ 11 (Công nghệ chăn nuôi)

Chuyên đề học tập Tin học 11 (Định hướng tin học ứng dụng)

Chuyên đề học tập Tin học 11 (Định hướng khoa học máy tính)

Toán tập 2

Vật lí

Hoá Học

Sinh Học

Ngữ Văn Tập 1

Ngữ Văn Tập 2

Lịch sử

Địa Lý

Công Nghệ

Công Nghệ Công Nghệ Cơ Khí

Giáo Dục Quốc Phòng Và An Ninh 11

Giáo dục Kinh Tế và Pháp Luật

GDTC_Cầu Lông

Giáo dục Thể Chất Bóng Chuyền

GDTC Bóng Đá

Âm Nhạc

Hoạt động trải nghiệm hướng nghiệp

GDTC_Bóng Rổ

Mỹ Thuật Điêu Khắc

Mỹ Thuật Đồ Hoạ_Tranh in

Mỹ Thuật Hội Hoạ

Mỹ Thuật Kiến Trúc

Mỹ Thuật Thiết Kế Công Nghiệp

Tin Học

Mỹ Thuật Thiết Kế Đa Phương Tiện

Tin học 11 - Định hướng khoa học máy tính

Mỹ Thuật Thiết Kế Đồ Hoạ

Mỹ Thuật Thiết Kế Sân Khấu Điện Ảnh

Mỹ Thuật Thiết Kế Thời Trang

Mỹ Thuật_Lý Luận Và Lịch Sử Mỹ Thuật

Giải bài tập Toán 11 Tập 1

Giải bài tập Toán 11 Tập 2

Giải bài tập Vật lý 11

Giải bài tập Hóa học 11

Giải bài tập Sinh học 11

Bộ Sách Lớp 11

Giáo Dục Việt Nam

Bộ Sách Giáo Khoa của Nhà Xuất Bản Giáo Dục Việt Nam

Tài liệu học tập

Đây là tài liệu tham khảo hỗ trợ trong quá trình học tập

Global Success & Bộ Giáo Dục - Đào Tạo

Bộ sách Global Success & Bộ Giáo Dục - Đào Tạo là sự kết hợp giữa ngôn ngữ Tiếng Anh theo lối giảng dạy truyền thống và cập nhật những phương thức quốc tế

Cánh Diều

Bộ sách giáo khoa của Nhà xuất bản Cánh Diều

Kết Nối Tri Thức Với Cuộc Sống

Sách giáo khoa của nhà xuất bản Kết Nối Tri Thức Với Cuộc Sống

Sách Kết Nối Tri Thức Với Cuộc Sống

Lớp 1

Sách giáo khoa dành cho lớp 1

Lớp 6

Sách giáo khoa dành cho lớp 6

Lớp 5

Sách giáo khoa dành cho lớp 5

Lớp 4

Sách giáo khoa dành cho lớp 4

Lớp 2

Sách giáo khoa dành cho lớp 2

Lớp 3

Sách giáo khoa dành cho lớp 3

Lớp 7

Sách giáo khoa dành cho lớp 7

Lớp 8

Sách giáo khoa dành cho lớp 8

Lớp 9

Sách giáo khoa dành cho lớp 9

Lớp 10

Sách giáo khoa dành cho lớp 10

Lớp 11

Sách giáo khoa dành cho lớp 11

Lớp 12

Sách giáo khoa dành cho lớp 12

Liên Kết Chia Sẻ

** Đây là liên kết chia sẻ bới cộng đồng người dùng, chúng tôi không chịu trách nhiệm gì về nội dung của các thông tin này. Nếu có liên kết nào không phù hợp xin hãy báo cho admin.
