(Trang 80)
3.17. Cho hình hộp chữ nhật ABCD.A'B'C'D'. Trong các mệnh đề sau, mệnh đề nào đúng?
a) Nếu mặt phẳng chiếu đứng song song với mặt phẳng (ABB’A') thì các hình chiếu đứng của A và D trùng nhau.
b) Nếu mặt phằng chiếu bằng song song với mặt phẳng (ABCD) thì các hình chiếu bằng của Cvà C' trùng nhau.
c) Nếu mặt phẳng chiếu cạnh song song với mặt phẳng (BCC'B') thì các hình chiếu cạnh của A và C trùng nhau.

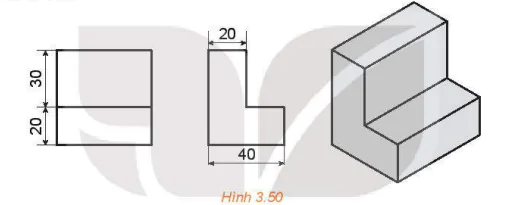

3.18. Bản vẽ trong Hình 3.50 có đáp ứng các nguyên tắc cơ bản của vẽ kĩ thuật hay không? Giải thích vì sao.
3.19. Trong không gian cho điểm A và ba mặt phẳng đôi một vuông góc (P1), (P2) và (P3) giao nhau tại O. Gọi A1, A2, A3 lần lượt là hình chiếu vuông góc của A trên các mặt phằng (P1), (P2) và (P3). Gọi M, N, P lần lượt là chân đường vuông góc hạ từ A xuống các giao tuyến của (P1) và (P2), (P2) và (P3), (P1) và (P3).
a) Chứng minh OA2 = OM2 + ON2 + OP2.
b) Áp dụng ý a đề chứng minh
Sử dụng kết quả trên đề tính độ dài của một đoạn thằng mà ba hình chiếu có độ dài lần lượt là 1 cm, 2 cm và 3 cm.
3.20. Bạn Long nói rằng khi vẽ hình chiếu trục đo thì các hệ số biến dạng luôn nhỏ hơn hoặc bằng 1. Bạn Long nói đúng hay sai? Vì sao?

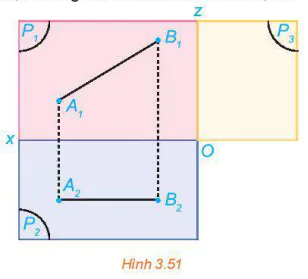

3.21. Hình 3.51 thể hiện hình chiếu đứng và hình chiếu bằng của một đoạn thằng AB trong không gian.
a) Xác định hình chiếu cạnh A3B3 của đoạn thẳng đó.
b) Biết A1B1 = 10 cm và A2B2 = 6 cm, tính độ dài của A3B3.

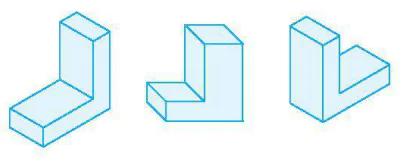

3.22. Sử dụng thước đo góc nếu cần thiết, hãy cho biết hình nào trong Hình 3.52 là hình chiếu trục đo vuông góc đều.
Hình 3.52

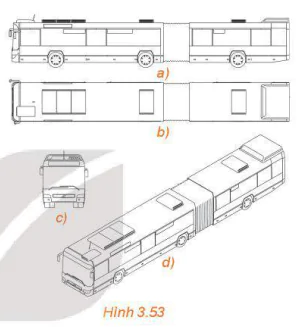

3.23. Bản vẽ ở Hình 3.53 mô tả vật thể nào trong thực tế? Cho biết hình nào là hình chiếu vuông góc, hình nào là hình chiếu trục đo của vật thể đó.
3.24. Một vật thể được biểu diễn trên giấy kẻ ô tam giác đều như trong Hình 3.54. Quy ước chiều dài mỗi cạnh của tam giác đều là 10 mm, hãy lập bản vẽ kĩ thuật của vật thể đó và tính thể tích của nó.
Hình 3.54
