Vẽ hình đơn giản với phần mềm GeoGebra


(Trang 115)

Mục tiêu

Sử dụng phần mềm GeoGebra để vẽ hình chữ nhật, hình bình hành, hình thang.

Các em đã được học về hình thang, hình bình hành, hình chữ nhật và có thể vẽ các hình đó bằng thước kẻ và compa dựa vào các tính chất của chúng. Trong bài này, chúng ta sẽ thực hành dùng phần mềm GeoGebra để vẽ các hình như vậy.

HĐ1 VẼ HÌNH CHỮ NHẬT

Các em đã biết vẽ đường vuông góc và đường thẳng song song. Bây giờ chúng ta sẽ sử dụng hộp công cụ đường thẳng và đường tròn trong GeoGebra để vẽ hình chữ nhật ABCE có AB = 4 cm, BC = 3 cm.

Bước 1. Vẽ đoạn thẳng AB và có độ dài 4 cm.

Chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-0

→ Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-1 → Chọn điểm A, nhập bán kính bằng 4.

Chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-2 → Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-3 → Chọn điểm B nằm trên đường tròn.

Chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-4 → Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-5

→ Chọn điểm A → Chọn điểm B.

Bước 2. Vẽ điểm C nằm trên đường thẳng vuông góc với AB và BC = 3 cm.

Chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-6 → Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-7→ Nháy chuột vào điểm B  → Nháy chuột vào đoạn thẳng AB.

Chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-8 → Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-9 → Nháy chuột vào điểm B, nhập bán kính bằng 3.

Chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-10

→ Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-11 → Lần lượt nháy chuột vào đường thẳng và đường tròn vừa vẽ.

Bước 3. Vẽ điểm E là giao của đường thẳng vuông góc với AB tại A và đường thẳng vuông góc với BC tại C.

(Trang 116)

Chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-12 → Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-13 → Nháy chuột vào điểm A → Nháy chuột vào đoạn thẳng AB.

Chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-14 → Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-15

→ Nháy chuột vào điểm C → Nháy chuột vào đoạn thẳng BC

Chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-16 → Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-17 → Lần lượt nháy chuột vào hai đường thẳng vừa vẽ.

Ẩn các đường tròn và đường thẳng, chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-18 để nối B với C, C với E, E với A và thu được hình chữ nhật ABCE.

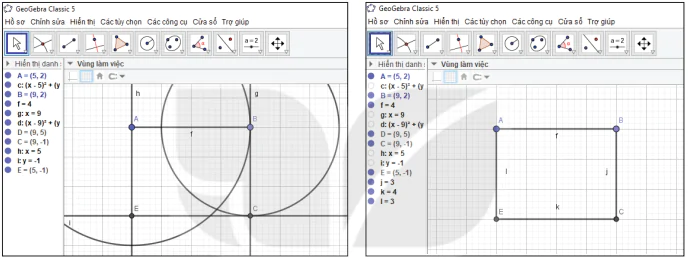

hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-19

Hình T.1

Luyện tập 1

a) Dùng công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-20

để kiểm tra các góc của tứ giác ABCE có vuông không.

b) Lưu hình vẽ ở HĐ1 thành tập ảnh hnc.png.

c) Tương tự, hãy vẽ hình vuông ABCE có cạnh 4 cm.

HĐ2 VẼ HÌNH BÌNH HÀNH

Vẽ hình bình hành ABCE có AB = 4 cm, BC = 3 cm, ABC=120°.

Bước 1. Vẽ đoạn thẳng AB và có độ dài 4 cm tương tự như Bước 1 của HĐ1.

Bước 2. Vẽ điểm C sao cho BC = 3 cm và hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-21=120°.

Chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-22 → Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-23 → Nháy chuột lần lượt vào các điểm A, B và nhập số đo góc là 120.

Chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-24 →Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-25

- Nháy chuột lần lượt vào các điểm B, A.

(Trang 117)

Chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-26 → Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-27 → Nháy chuột vào điểm B và nhập bán kính bằng 3.

Chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-28 →Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-29→ Lần lượt nháy chuột vào tia BA' và đường tròn vừa vẽ.

Bước 3. Vẽ điểm D là giao của đường thẳng qua A song song với BC và đường thẳng qua C song song với AB.

Chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-30

→ Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-31 → Nháy chuột vào điểm C → Nhảy chuột vào đoạn thẳng AB.

Chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-32 → Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-33 → Nháy chuột vào điểm A →  Nháy chuột vào tia BA'

Chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-34 → Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-35

→ Lần lượt nháy chuột vào hai đường thẳng vừa vẽ.

Ẩn đường tròn, tia BA', các đường thẳng và điểm A', chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-36 để nối B với C, C với D, D với A và thu được hình bình hành ABCD.

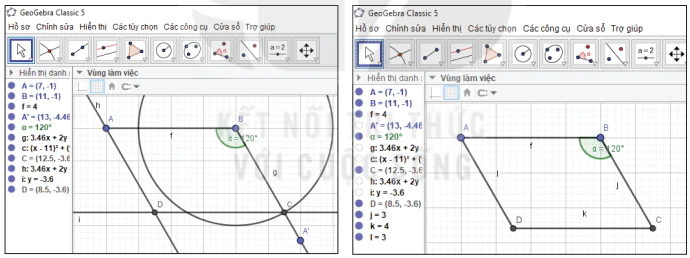

hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-37

Hình T.2

Luyện tập 2

a) Dùng hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-38 trong công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-39 để kiểm tra trung điểm AC và BD có trùng nhau không.

b) Lưu hình vẽ ở HĐ2 thành tập ảnh hbh.png.

c) Tương tự, hãy vẽ một hình thoi ABCD có cạnh 4 cm.

(Trang 118)

HĐ3 VẼ HÌNH THANG

Vẽ hình thang ADEC có đáy lớn AD = 6 cm, đáy nhỏ EC = 3 cm, các cạnh bên AC = 2 cm, DE = 4 cm theo các bước sau:

Bước 1. Vẽ đoạn thẳng AB và có độ dài bằng AD – EC = 3 cm tương tự như Bước 1 của HĐ1.

Bước 2. Vẽ tam giác ABC có BC = 4 cm (độ dài của DE), AC = 2 cm.

Chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-40

→ Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-41→ Nháy chuột vào điểm A, nhập bán kính bằng 2.

Chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-42 → Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-43→ Nháy chuột vào điểm B, nhập bán kính bằng 4.

Chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-44 → Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-45

→ Lần lượt nháy chuột vào hai đường tròn vừa vẽ.

Chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-46→ Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-47 → Chọn điểm A → Chọn điểm C.

Chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-48→ Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-49 → Chọn điểm B → Chọn điểm C.

Bước 3. Vẽ điểm

Chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-50

→ Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-51→ Nháy chuột vào điểm A, nhập bán kính bằng 6.

Chọn công cụ  hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-52→ Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-53→ Nháy chuột lần lượt vào các điểm A, B.

Chọn công cụ  hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-54 → Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-55

→ Lần lượt nháy chuột vào tia AB và đường tròn vừa vẽ.

Bước 4: Vẽ điểm E sao cho DE // BC và CE // AB.

Chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-56 → Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-57 → Nháy chuột vào điểm D → Nháy chuột vào đoạn thẳng BC.

Chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-58 → Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-59 → Nháy chuột vào điểm C → Nháy chuột vào đoạn thẳng AB.

Chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-60

→ Chọn hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-61 → Lần lượt nháy chuột vào hai đường thẳng vừa vẽ.

Ẩn các đường tròn, các đường thẳng, đoạn thẳng AB, BC và điểm B. Chọn công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-62 để nối A với D, D với E, E với C và thu được hình thang ADEC.

(Trang 119)

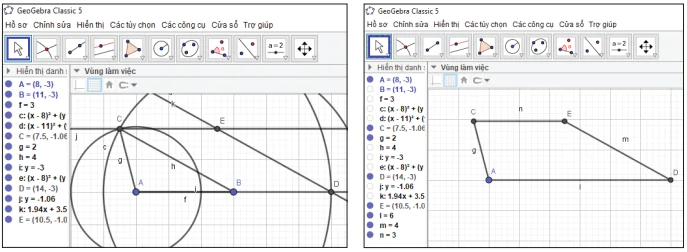

hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-63

Hình T.3

Luyện tập 3

a) Dùng hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-64 trong công cụ hinh-anh-ve-hinh-don-gian-voi-phan-mem-geogebra-7236-65

để kiểm tra DE có bằng 4 cm không.

b) Lưu hình vẽ ở HĐ3 thành tập ảnh hth.png.

c) Tương tự, hãy vẽ hình thang cân ADEC có AD II EC, AD = 6 cm, CE = 4 cm, AC DE = 3 cm.

Thực hành

1. a) Em hãy trình bày các bước dùng phần mềm GeoGebra để vẽ hình chữ nhật ABCD có AB = 6 cm, AC = 9 cm.

b) Vẽ hình chữ nhật trên trong phần mềm GeoGebra và lưu thành một tệp có đuôi png.

2. a) Em hãy trình bày các bước dùng phần mềm Geogebra để vẽ hình bình hành ABCD có AB = 4 cm, AC = 5 cm, BC = 6 cm.

b) Vẽ hình bình hành trên trong phần mềm Geogebra và lưu thành một tệp có đuôi png.
